离心泵的分类

资料来源:友干设备诊断中心

OH系列离心泵

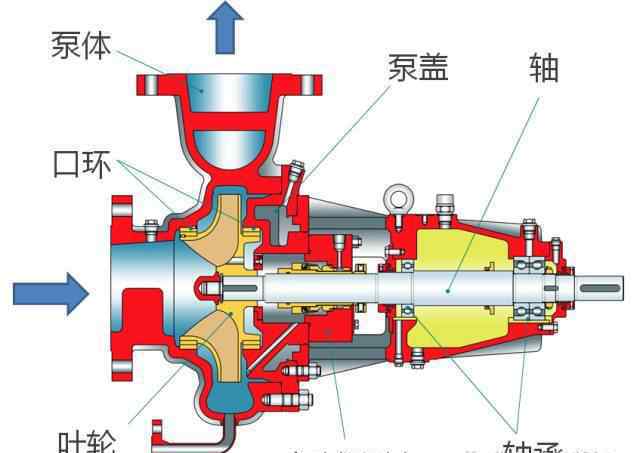

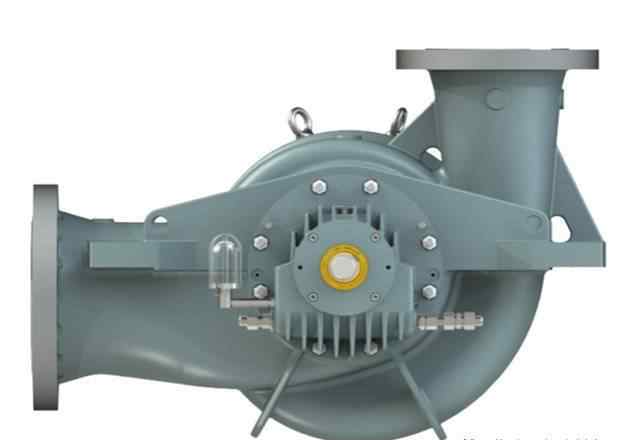

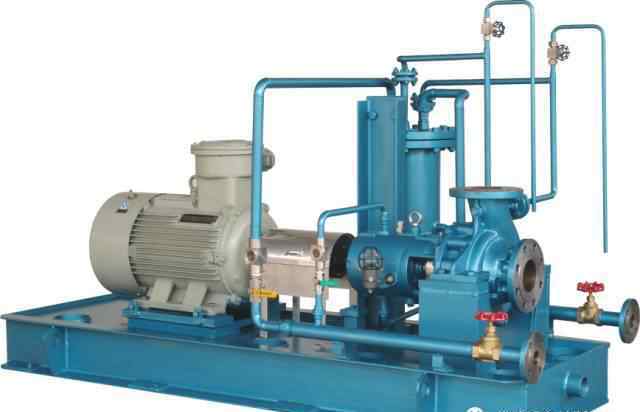

卧式单级悬臂泵(OH1、OH2):

1.概述:OH-1卧式悬臂泵是一种端进、顶出、单级径向分流、底装式工艺泵，适用于输送清洁或微污染、化学中性或腐蚀性介质。

OH-2卧式悬臂泵是一种由中心线支撑的自上而下的单级径向分离流程泵，适用于输送清洁或轻度污染、化学中性或腐蚀性、低温或高温介质。

2.性能范围:

羟基氟

流量q

高达2400米/小时

h头

高达250米

压力p

高达2.0兆帕

温度t

-60~+200℃

羟基碳

流量q

高达2400米/小时

h头

高达250米

压力p

5.0/10.0兆帕

温度t

-80~+450℃

3.适用范围:OH-1和OH-2主要用于炼油、石化、煤炭加工、海水淡化、造纸和纸浆工业等。

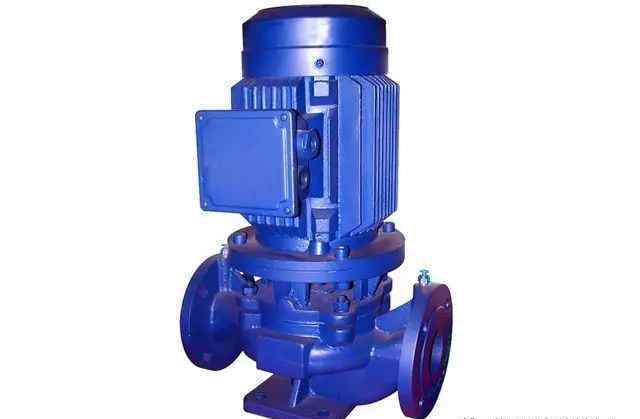

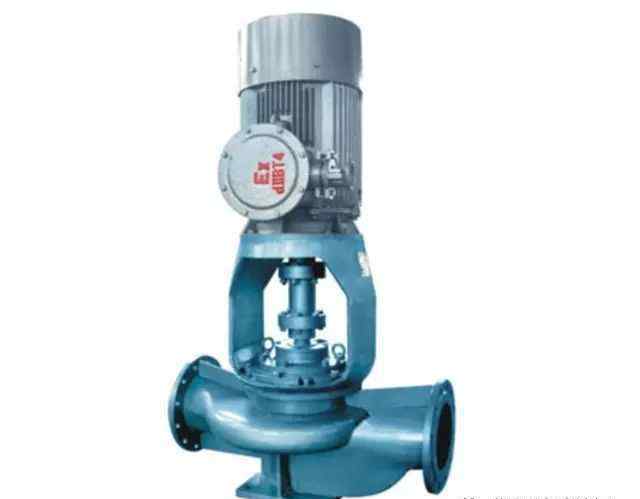

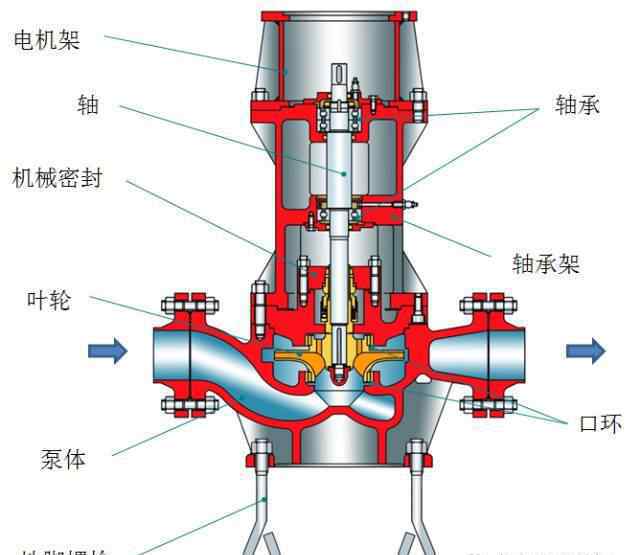

立式管道泵(OH3):

1.概述:OH-3立式管道泵，带独立轴承支架，可输送各种洁净或微小颗粒介质，以及易燃易爆和有毒介质。与同等性能的卧式泵相比，这种类型的泵占地面积更小，节省了基本投资成本。

2.性能范围:

流量q

高达2400米/小时

h头

高达250米

压力p

最高5.0兆帕

温度t

-60~+200℃

3.应用范围:主要用于石油化工、烃类加工、炼油、管道增压、供水和水处理等。

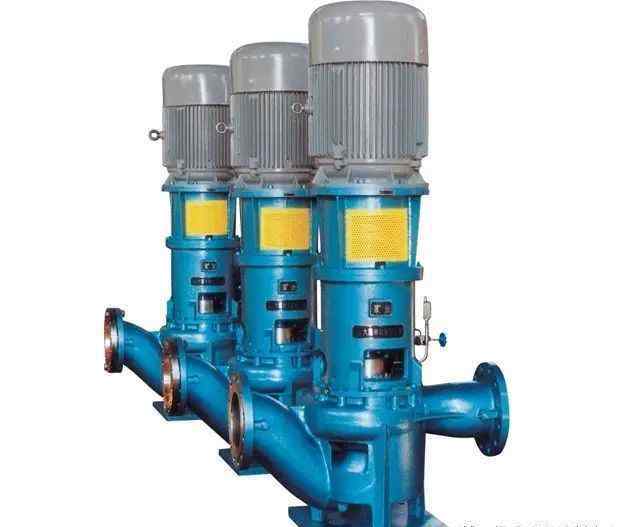

立式管道泵(OH4):

1.概述:OH-4是一种由刚性联轴器驱动的垂直管单级悬臂泵，输送各种清洁或含微粒的介质。与同等性能的卧式泵相比，这种类型的泵占地面积更小，节省了基本投资成本。这种类型的泵不符合API610的所有要求。

2.性能范围

流量q

高达2400米/小时

h头

高达80米

压力p

高达1.6兆帕

温度t

-15~+120℃

3.应用范围:主要用于石油化工、烃类加工、炼油、管道增压、供水和水处理等。

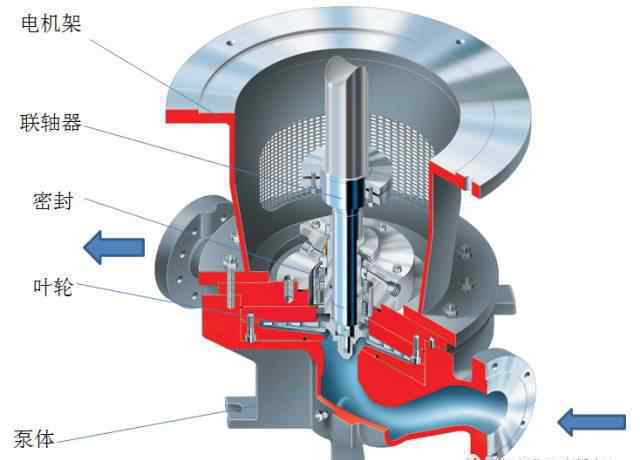

立式管道泵(OH5):

1.概述:OH-5是同轴垂直管道单级悬臂泵，可输送各种洁净或含微小颗粒的介质，也可输送各种易燃、易爆、有毒介质。与同等性能的卧式泵相比，这种类型的泵占地面积更小，节省了基本投资成本。这种类型的泵不符合API610的所有要求。

2.性能范围:

流量q

高达2400米/小时

h头

高达80米

压力p

高达1.6兆帕

温度t

-20~+240℃

3.应用范围:主要用于石油化工、烃类加工、炼油、管道增压、供水和水处理等。

立式管道泵(OH6):

1.概述:OH-6单级悬臂泵集成高速齿轮箱，其中有一个与泵集成的增速齿轮箱。叶轮直接安装在齿轮箱的输出轴上。齿轮箱和泵之间没有耦合。该泵适用于输送酸、碱、盐、醇、苯、烷烃、药液和水，其中可含有少量固体颗粒。与同等性能的卧式泵相比，这种类型的泵占地面积更小，节省了基本投资成本。泵可以是立式的，也可以是卧式的。

2.性能范围:

流量q

高达120米/小时

h头

高达1920米

压力p

最高10兆帕

温度t

-120~+340℃

3.适用范围:主要用于石油化工、烃类加工、炼油等行业。

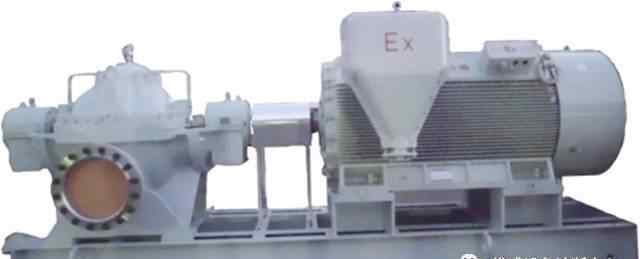

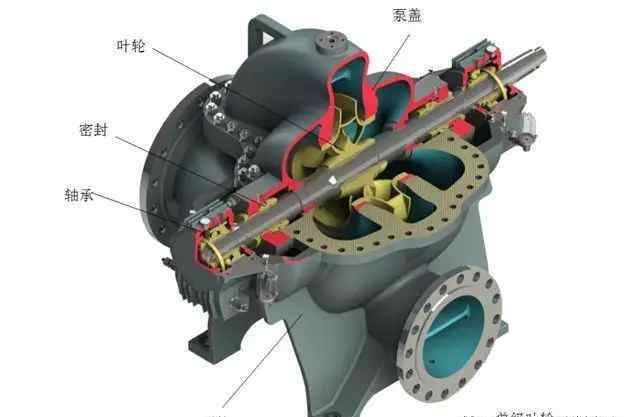

轴向分离卧式离心泵(BB1)

1.概述:BB1系列泵为轴向分体式、单级或两级、蜗壳式、两端支撑的卧式离心泵，也可设计为立式结构。适用于输送含有微量颗粒的清洁或中性或腐蚀性介质。BB1系列泵符合API 610 10/API 610 11在API重力方面的设计标准。

2.性能参数:

单级的

流量q

高达12000米/小时

h头

高达300米

压力p

可达2.0 ~ 15.0兆帕

温度t

-60~+200℃

双级

流量q

高达36000米/小时

h头

高达440米

压力p

5.0 ~ 15.0兆帕

温度t

-60~+200℃

3.适用范围:广泛应用于各种工业流程、污水处理、电站、热电厂、管网增压、原油或成品油运输、天然气运输、水力灌溉、供水及水处理、船用泵、海水淡化等场合。典型工况用于大型合成氨厂的贫液泵、富液泵和水轮机，以及原油或成品油运输项目的管道输送主泵。

建议阅读:益威API610选择模块功能介绍

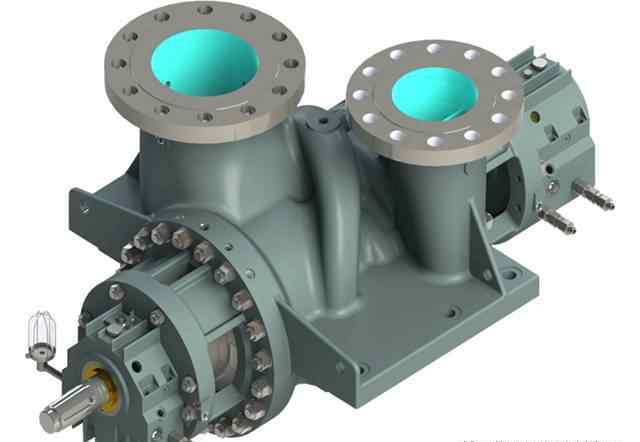

二.轴向分离卧式离心泵(单级)(BB2)

1.概述:BB2系列泵为卧式、两端支撑、径向分体、双蜗壳、单级单吸或双吸叶轮离心泵。该型泵主要针对各种装置中的高温、低温、高压等重要站场而开发，泵的进出口方向可根据装置的管路要求任意选择。BB2系列泵符合API 61010/API 61011在API比重方面的设计标准。

2.性能参数:

流量q

10~4500m3/h

h头

高达250米

压力p

5/10/15兆帕

温度t

-80~+450℃

3.适用范围:广泛应用于炼油、石化、煤制油、煤化工、天然气加工、海水淡化、海上钻井设备等高温、低温或高压条件下的行业，可输送固体颗粒、液化石油气等易燃、易爆或有毒介质的腐蚀性或强腐蚀性介质。典型的应用是高温底泵，如炼油装置中的闪蒸底油和常压底油，煤化工装置中的半贫液泵和富甲醇泵等。

建议阅读:益威API610选择模块功能介绍

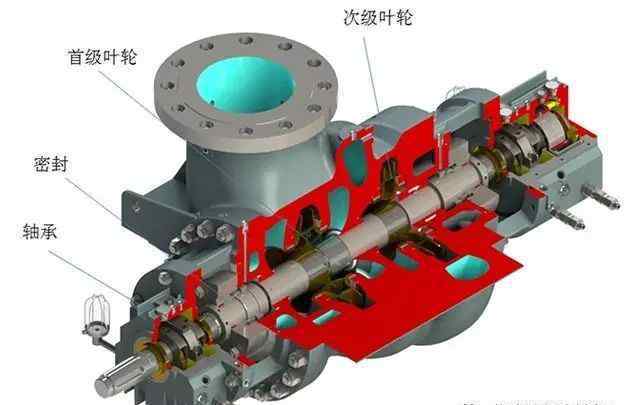

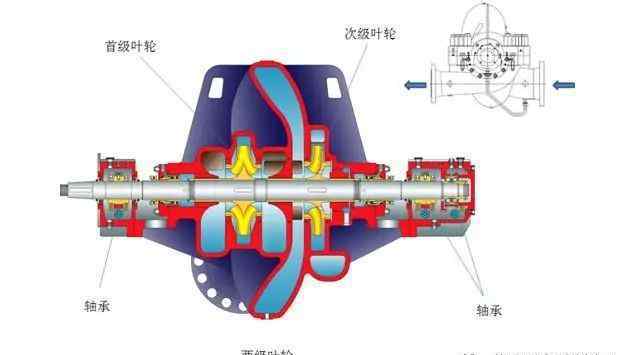

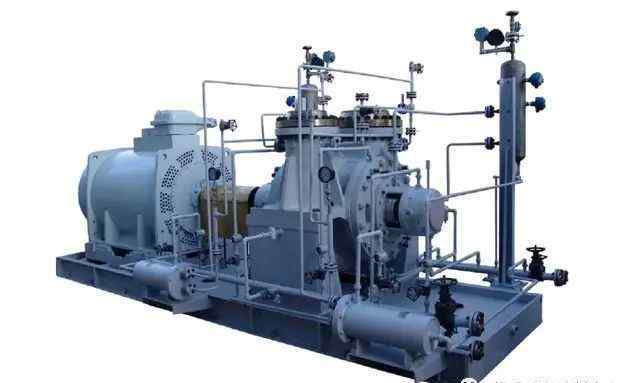

轴向分离卧式离心泵(两级)(BB2)

1.概述:BB2系列二级泵为卧式、两端支撑、径向分体、双蜗壳、双级叶轮离心泵。该型泵主要针对各种装置中的高温、低温、高压等重要站场而开发，泵的进出口方向可根据装置的管路要求任意选择。BB2系列二级泵符合API 61010/API 61011的设计标准。

2.性能参数:

流量q

10~3600m3/h

h头

高达440米

压力p

5/10/15兆帕

温度t

-80~+450℃

3.适用范围:广泛应用于炼油、石化、煤制油、煤化工、天然气加工、海水淡化、海上钻井设备等高温、低温或高压条件下的行业，可输送固体颗粒、液化石油气等易燃、易爆或有毒介质的腐蚀性或强腐蚀性介质。典型的应用是高温底泵，如炼油装置中的闪蒸底油和常压底油，煤化工装置中的半贫液泵和富甲醇泵等。

建议阅读:益威API610选择模块功能介绍

轴向分离卧式离心泵(三级)(BB2)

1.概述:BB2系列三级泵为卧式离心泵，两端支撑，径向分流，双涡卷，三级叶轮。这种泵是一种离心泵，主要是为各种大流量、高扬程的设备开发的。BB2系列三级泵符合API 61010/API 61011重力设计标准。3级泵超过了API610中BB2泵类型的定义，但在设计和制造要求方面完全符合API610。

2.性能参数:

流量q

10~3600m3/h

h头

高达440米

压力p

5/10/15兆帕

温度t

-80~+450℃

3.适用范围:主要用于化工、煤化工、管道运输、海洋平台、石油开采、海水淡化、电厂等。也可用于化工行业的高压水力能量回收透平。典型工况用于灰泵、煤化工贫甲醇泵、原油输送行业管道输送的主泵和分泵、化肥和合成氨厂的贫富泵、电厂锅炉给水泵、油田注水泵、海上平台泵等。

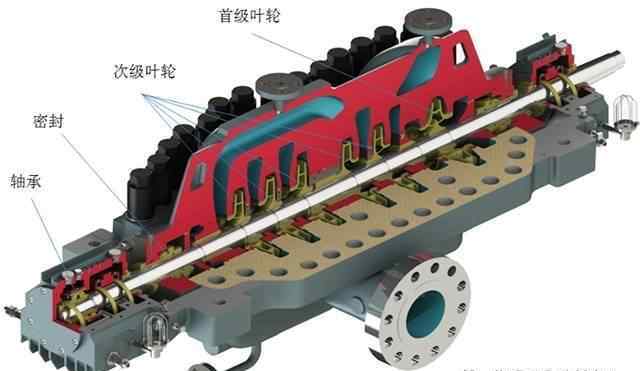

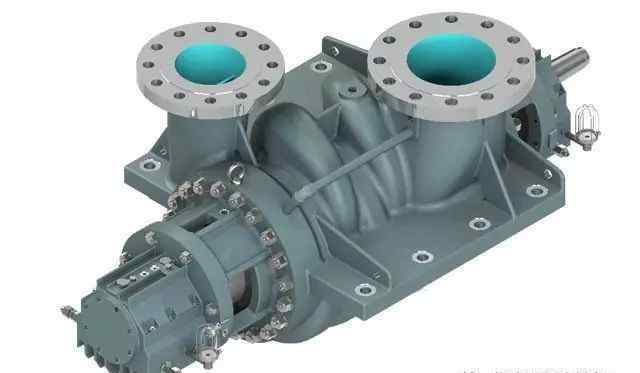

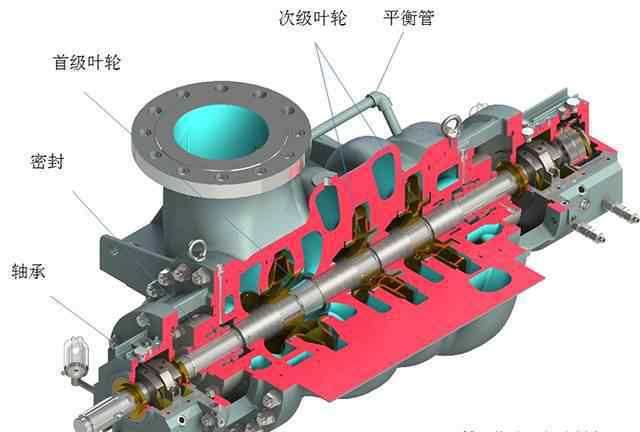

轴向分离卧式多级离心泵(BB3)

1.概述:BB3泵是一种轴向分流、叶轮对称布置、蜗壳式、卧式、多级、一级单吸或双吸离心泵，适用于输送各种含有微量颗粒的清洁或中性或腐蚀性介质，在输送含有固体颗粒的介质时特别稳定。BB3系列泵在API比重上符合API 610 10/API 610 11的设计标准。

2.性能参数:

流量q

10~1400m3/h

h头

2000米

压力p

25.0兆帕

温度t

-60~+200℃

3.适用范围:主要用于化工、煤化工、管道运输、海洋平台、石油开采、海水淡化、电厂等。也可用于化工行业的高压水力能量回收透平。典型工况用于灰泵、煤化工贫甲醇泵、原油输送行业管道输送的主泵和分泵、化肥和合成氨厂的贫富泵、电厂锅炉给水泵、油田注水泵、海上平台泵等。

建议阅读:益威API610选择模块功能介绍

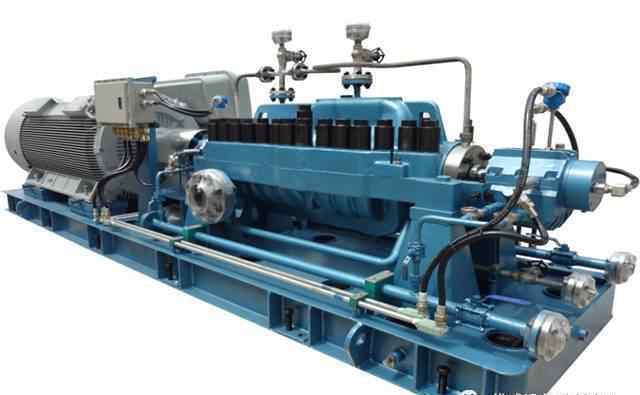

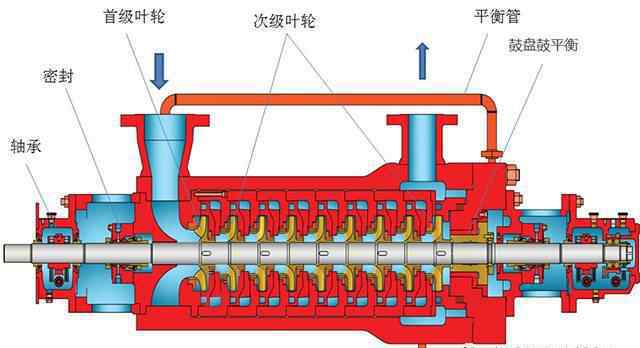

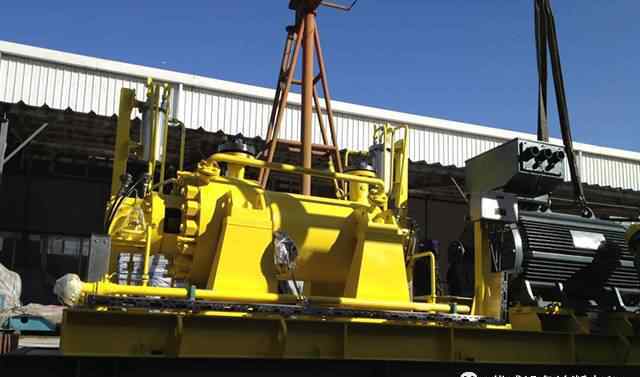

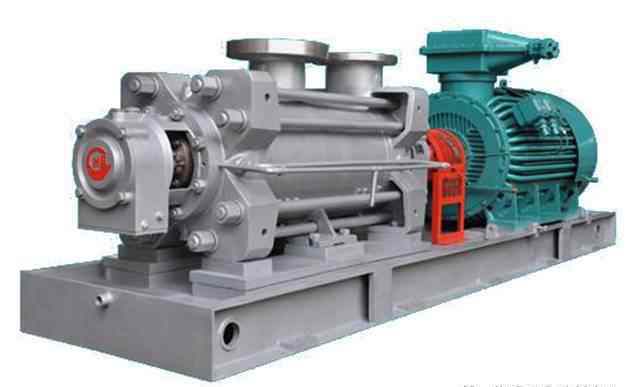

径向分离卧式单壳多级泵(BB4)

1.概述:BB4系列泵是卧式、单壳、多级和一级单吸或双吸离心泵，适用于石油炼制工业、石油化工过程和电力工业，输送石油、成品油、液化石油气等易燃、易爆或有毒的高温高压液体，无固体颗粒。BB4系列泵符合API 610 10/API 610 11在API重力方面的设计标准。

2.性能参数:

流量q

10~1200m3/h

h头

2000米

压力p

25.0兆帕

温度t

-60~+250℃

3.适用范围:适用于炼油工业、石油化工、电力工业、供水装置、管道增压等。

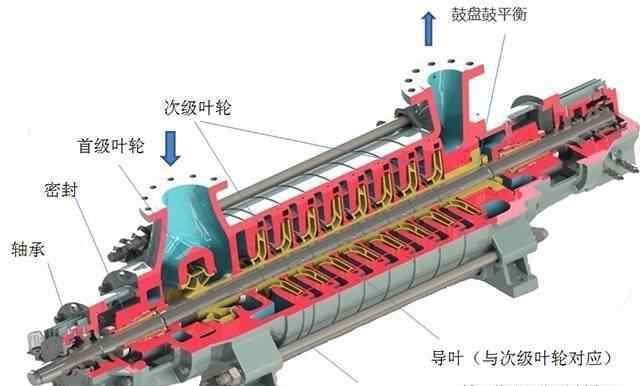

七.卧式双壳多级泵(内芯分段式)(BB5)

1.概述:BB5系列泵为卧式、双壳、内芯扇形、同向布置叶轮、一级单吸或双吸多级离心泵，适用于石油炼制工业、石油化工、输送石油、成品油、液化石油气、轻烃以及易燃、易爆、有毒的高温高压液体。BB5系列泵符合API 610 10/API 610 11在API重力方面的设计标准。

2.性能参数:

流量q

3~1200m3/h

h头

3600米

压力p

42.0兆帕

温度t

-80~+450℃

3.适用范围:适用于炼油工业、石油化工和电力工业。各炼油厂重油加氢装置的加氢进料泵采用典型工况。

建议阅读:益威API610选择模块功能介绍

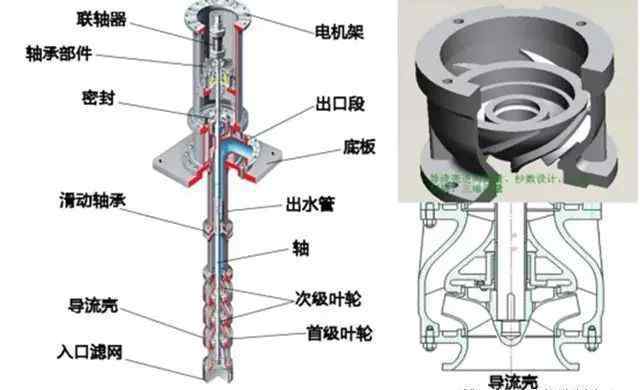

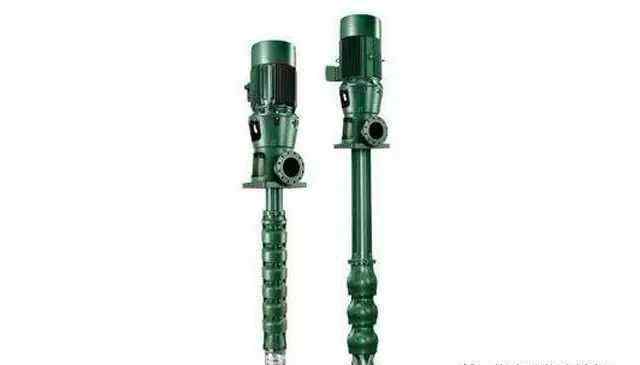

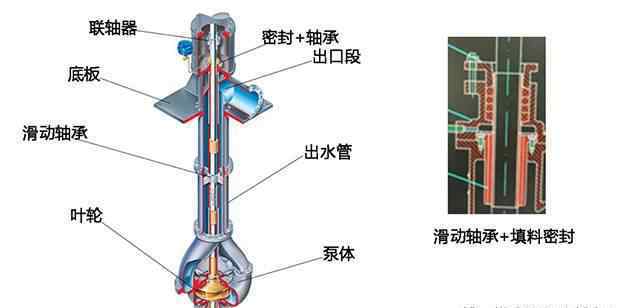

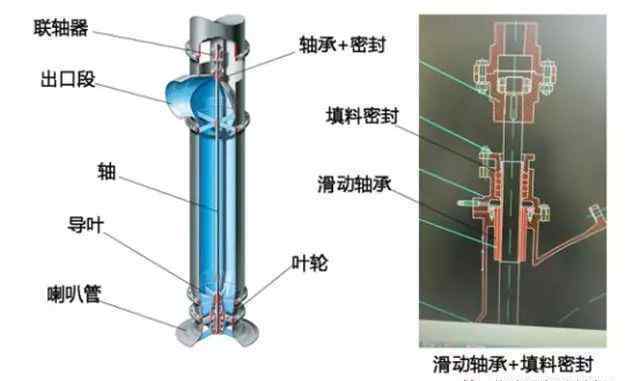

立式深井(湿坑)泵(导流壳式)(VS1)

1.概述:VS1系列泵为立式、单级或多级、一级单吸离心泵，适用于输送清洁、微污染、低温或高温、化学中性或腐蚀性液体，特别是易燃、易爆、易汽化、有毒、低温介质。

VS1系列泵符合API 610 10/API 610 11在API重力方面的设计标准。

2.性能参数:

温度t

-15℃~+85℃

压力p

~ 3.6兆帕

流量q

20~1500m3/h

h头

~ 300米

3.适用范围:适用于炼油工业、石油化工和电力工业。典型工况用于炼油厂重油加氢装置的加氢进料泵、合成氨装置的高压锅炉进料泵、尿素装置的高压液氨泵。

立式深井(湿坑)泵(蜗壳式)

1.概述:VS2系列泵是立式、单级或多级、双吸(或单吸)和涡壳潜油泵，介质轴向排出。

VS2系列泵符合API 610 10/API 610 11在API重力方面的设计标准。

2.性能参数:

使厌烦

150-600毫米

举起

~ 200米(应注意淹没深度的损失)

压力

~ 1.6兆帕流量:~ 10000米/小时(高扬程可设计为2.5兆帕)

温度

-20℃ ~+50℃(特殊情况下可设计高温)

3.适用范围:VS2系列长轴潜水泵主要用于大流量污水、雨水、海水或化学介质排放系统，如生活和工业污水处理、化工和冶金行业积水排放、海水淡化工程海水输送、轧钢行业含铁垢的工业水输送、电厂循环水输送、石化行业化学液体输送等。

第三，

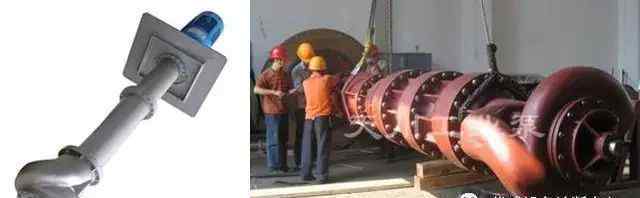

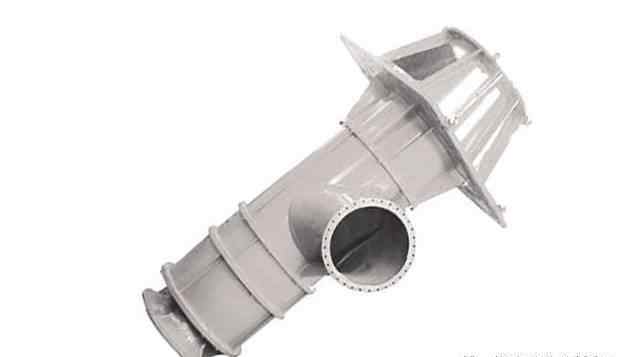

立式悬挂单壳轴流泵

1.概述:VS3系列泵为湿坑立式悬挂式单壳轴流泵，其出口穿过立管。VS3系列泵符合API 610 10/API 610 11在API重力方面的设计标准。

2.性能参数:

温度t

0-50℃

压力p

-1.6兆帕

流量q

30~25000m3/h

h头

7 ~ 106米

3.应用范围:VS3系列泵主要用于炼油厂、石油化工、煤化工、凝析油外输、液化气工程、电厂、低温工程、管道调压、环保工程、海水淡化、海水提升、水处理、供水、给排水系统、海洋平台、油轮等工业领域。对于大流量、低扬程的泵，适用于输送海水、河水、冷却水、污水、原油等介质。

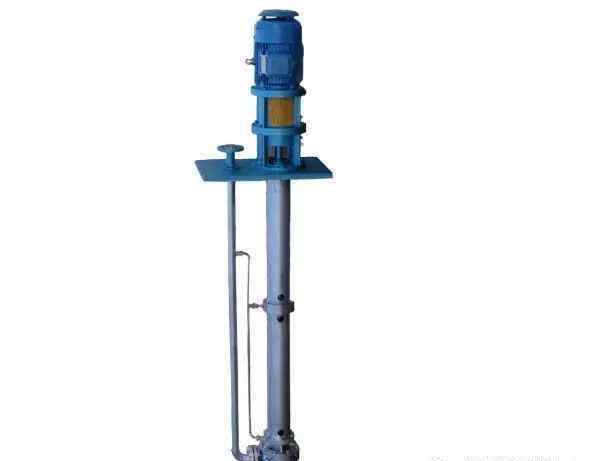

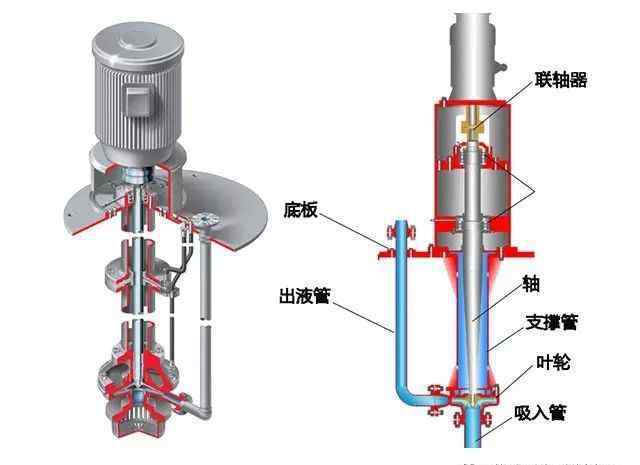

立式潜水泵(悬挂式、单层蜗壳、长轴驱动油池泵)

1.概述:VS4系列泵，立式单级或多级，一级单吸离心泵，是悬浮式长轴潜水泵。适用于输送洁净、污染、低温或高温介质、化学中性或腐蚀性介质，尤其是污水、污油等液体。

VS4系列泵符合API 610 10/API 610 11在API重力方面的设计标准。

2.性能参数:

流量q

2~1000m3/h

h头

4 ~ 125米

压力p

2.5兆帕

温度t

-80~+500℃

插入深度10M

3.应用范围:VS4系列泵主要用于化工、辅助系统、烟气脱硫、炼油厂、石化厂、自来水厂、造纸厂、水泥厂、钢厂、热电厂、轧钢厂、城市污水处理、海洋采油平台、石油工业等。

建议阅读:益威API610选择模块功能介绍

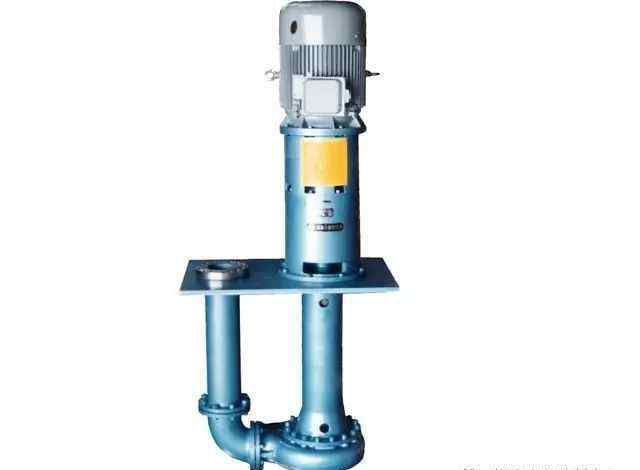

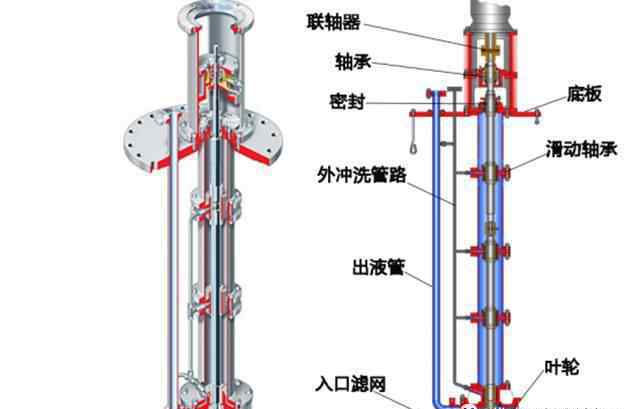

立式潜水泵(悬挂式和悬臂式油池泵)

1.概述:VS5系列泵是立式单级或多级一级单吸离心泵，是带悬浮壁的潜水泵。适用于输送洁净、污染、低温或高温介质、化学中性或腐蚀性介质，特别是硫酸等介质。

VS5系列泵符合API 610 10/API 610 11在API重力方面的设计标准。

2.性能参数:

流量q

3 ~ 1200米/小时

h头

高达3~60m

压力p

2.5兆帕

温度t

-20~+200℃

插入深度:1.5m

3.适用范围:VS5系列泵主要用于输送稀硫酸和含固体颗粒的介质，以及化工、石油化工、造纸、炼钢、轧钢、玉米深加工等工业部门的介质输送。磷复肥厂的各种无机盐、有机酸、各种碱性溶液、盐溶液和料浆输送。各种工业污水的输送。

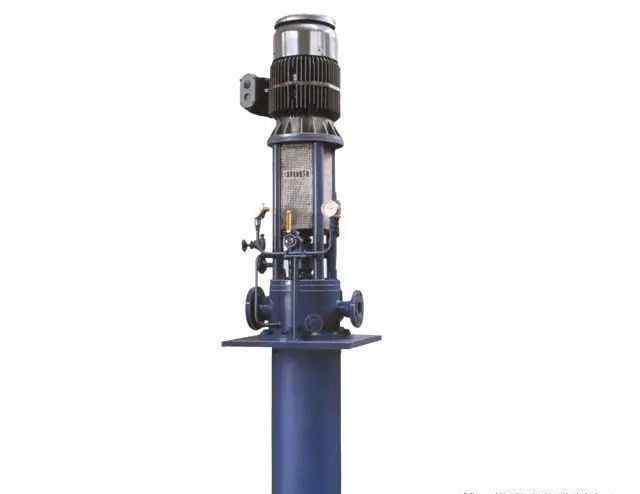

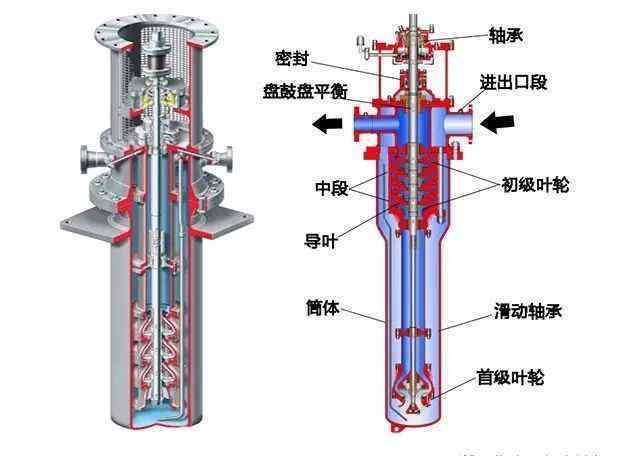

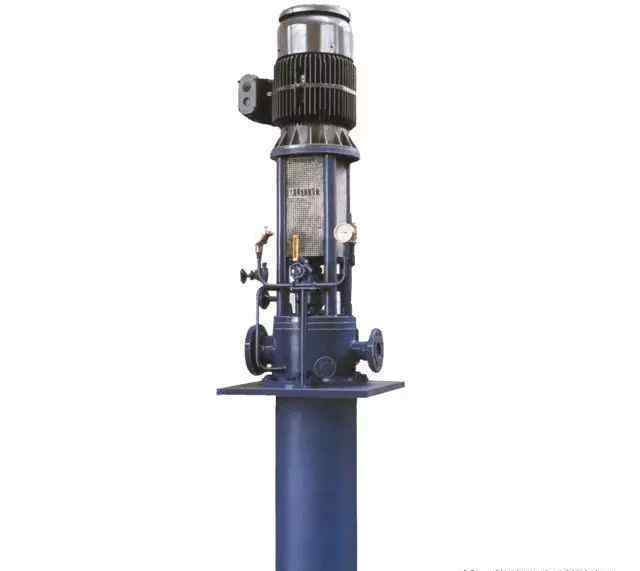

双层泵壳立式悬浮泵(内层为导流壳式)

1.概述:VS6系列泵是立式、多级、单吸、干坑、双壳带缸离心泵，适用于输送易燃、易爆、易汽化、有毒、高压液体。

VS6系列泵符合API 610 10/API 610 11在API重力方面的设计标准。

2.性能参数:

流量q

~1000m3/h

h头

~ 1000米

压力p

15兆帕

温度t

-100~+250℃

3.应用范围:VS6系列泵广泛应用于炼油、石化、煤化工、电厂、低温工程、管道调压、环保工程中的凝析油提取、海水淡化和提升、液化气工程中的水处理、供水、给排水系统、海洋平台、油轮等行业和领域。适用于输送各种洁净介质或含有微量颗粒的介质，尤其是乙烯、液氨、液化气等低温介质；凝析油、轻烃、油品等。

双层泵壳立式悬浮泵(内层为蜗壳型)

1.概述:VS7系列泵为立式、单级或多级、单吸或双吸、干坑、双壳带缸离心泵，适用于输送易燃、易爆、易汽化、有毒、高压液体。

VS7系列泵符合API 610 10/API 610 11在API重力方面的设计标准。

2.性能参数:

流量q

~800m3/h

h头

~ 800米

压力p

10MPa

温度t

-180~+280℃

3.应用范围:VS7系列泵主要用于炼油厂、石油化工、煤化工、电厂、低温工程、管道调压、凝析油提取、环保工程、海水淡化、海水提升、液化气工程、水处理、供水、给排水系统、海洋平台、油轮等行业和领域。适用于输送各种洁净介质或含有微量颗粒的介质，特别是易汽化介质和低温介质，如乙烯、液氨、液化气、凝析油、氢烃、油品等。

对于大流量、低扬程，E型结构泵适用于输送海水、河水、冷却水、污水、原油等介质。
