freecad Linux 上 5 个最好 CAD 软件

计算机辅助设计是许多工程过程中必不可少的一部分。CAD用于建筑、汽车零部件设计、航天飞机研究、航空空、桥梁建设、室内设计，甚至服装和首饰设计。

-阿基·罗山(作者)

计算机辅助设计是许多工程过程中必不可少的一部分。CAD用于建筑、汽车零部件设计、航天飞机研究、航空空、桥梁建设、室内设计，甚至服装和首饰设计。

一些专业的CAD软件，比如SolidWorks和Autodesk AutoCAD，在Linux上是不支持原生的。所以今天我们就来看看顶级Linux上可用的CAD软件。详见下文。

适用于Linux的最佳CAD软件

在我们看这个Linux CAD软件列表之前，你要记住一点。这里并不是所有的应用都是开源软件。我们还会包括一些非免费的CAD软件和开源软件来帮助普通Linux用户。

我们为基于Ubuntu的Linux发行版提供安装说明。对于其他发行版，您可以查看相应的网站，了解安装过程。

该列表没有任何特殊顺序。第一阶的CAD应用不能认为比第三阶的好，等等。

1、FreeCAD

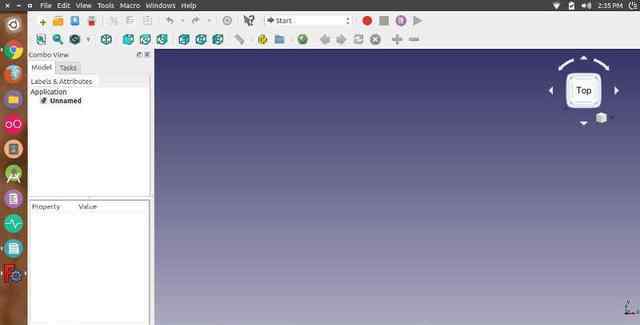

FreeCAD是3D建模的绝佳选择。它是免费的(免费的，免费的)开源软件。FreeCAD坚持建筑机械工程和产品设计的目标。FreeCAD是多平台的，可以在Windows，Mac OS X+和Linux上使用。

freecad

虽然FreeCAD已经被很多Linux用户选择，但是需要注意的是FreeCAD还是0.17版，不适合重要部署。但是最近发展加快了。

FreeCAD

FreeCAD不专注于直接2D绘图和真实形状的动画，但它非常适合机械工程相关设计。Ubuntu资源库中有FreeCAD的0.15版本。您可以通过运行以下命令来安装。

sudo apt install freecad

要获得一个新的每夜构建(目前为0.17)，打开一个终端(ctrl+alt+t)，并一个接一个地运行以下命令。

sudo add-apt-repository PPA:freecad-maintainers/freecad-daily

sudo apt更新

sudo apt install freecad-每日

2、图书馆卡

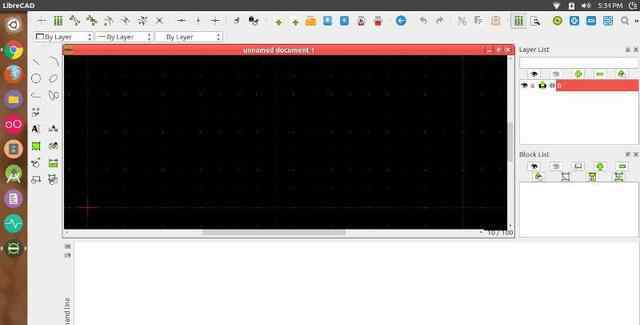

LibreCAD是一个免费的开源2D计算机辅助设计解决方案。一般来说，CAD是一项资源密集型的任务。如果你有一个相当普通的硬件，那么我建议你使用LibreCAD，因为从资源使用上来说它确实很轻量级。LibreCAD是几何结构的绝佳选择。

制图软件

作为一个2D工具，LibreCAD是不错的，但是它不能在三维模型和渲染上工作。它有时可能不稳定，但它有可靠的自动保存功能，不会浪费你的工作。

LibreCAD

您可以通过运行以下命令来安装LibreCAD。

sudo apt安装librecad

3、OpenSCAD

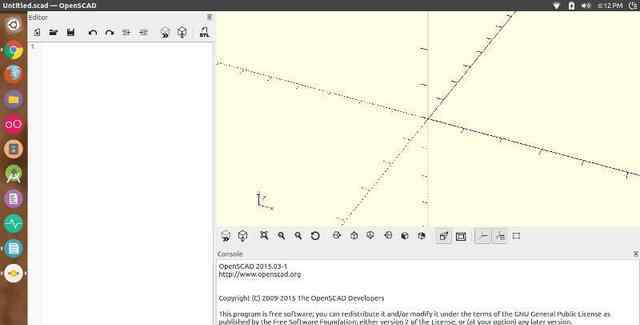

OpenSCAD是一款免费的3D CAD软件。OpenSCAD非常轻便灵活。OpenSCAD不是交互式的。您需要一个“编程”模型，OpenSCAD来解释代码以呈现一个视觉模型。从某种意义上说，它是一个编译器。不能直接画模型，只能描述。

openscad

OpenSCAD是这个列表中最复杂的工具，但是一旦你知道了，它会提供一个愉快的工作体验。

OpenSCAD

您可以使用以下命令安装OpenSCAD。

sudo apt-get install openscad

4、BRL-CAD

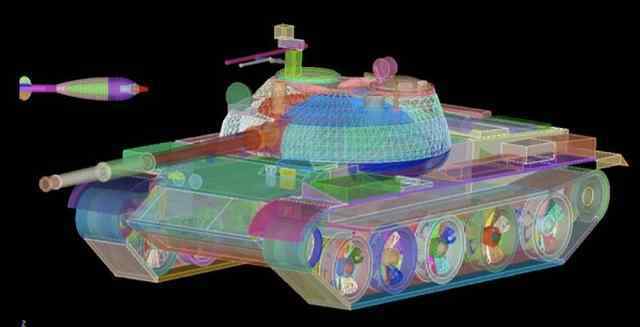

BRL-CAD是最古老的CAD工具之一。它也很受Linux/UNIX用户的欢迎，因为它符合模块化和免费*nix的理念。

肖恩渲染

BRL-CAD始于1979年，目前仍在积极开发中。现在的BRL-CAD虽然不是AutoCAD，但对于热侵彻、弹道侵彻等交通运输研究来说，仍然是一个很好的选择。布尔代数-计算机辅助设计构成了CSG的基础，而不是边界表示。在选择BRL-CAD时，您可能需要记住这一点。可以从其官网下载BRL-CAD。

BRL-CAD 5、DraftSight (非开源)

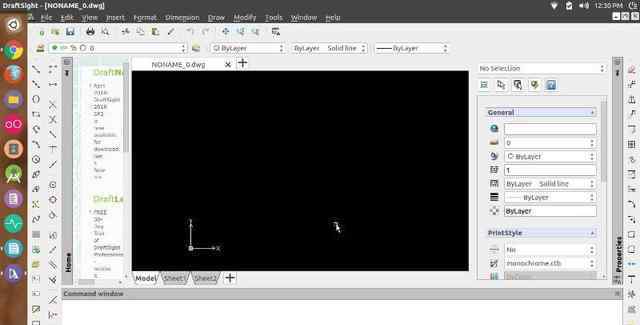

如果你习惯在AutoCAD上工作。那么，DraftSight将是完美的替代品。

DraftSight是一款优秀的Linux上可用的CAD工具。它有一个非常类似于AutoCAD的工作流程，这使得迁移更加容易。它甚至提供了类似的外观和感觉。DrafSight也兼容AutoCAD的。dwg文件格式。然而，DrafSight是一款2D的CAD软件。至今不支持3D CAD。

免费二维CAD软件

虽然DrafSight是商业软件，起价149美元。DraftSight网站上有免费版本。您可以下载。deb打包并安装在基于Ubuntu的发行版上。要开始使用DraftSight，您需要使用您的电子邮件ID来注册您的免费版本。

DraftSight 荣誉提名 随着云计算技术的巨大发展，像 OnShape 的云 CAD 解决方案已经变得日渐流行。SolveSpace 是另一个值得一提的开源软件项目。它支持 3D 模型。西门子 NX 是一个在 Windows、Mac OS 及 Linux 上可用的工业级 CAD 解决方案，但是它贵得离谱，所以，在这个列表中被忽略。接下来，你有 LeoCAD ，它是一个 CAD 软件，在软件中你使用乐高积木来构建东西。你使用这些信息做些什么取决于你。 我对 Linux 上的 CAD 的看法

虽然游戏在Linux上开始流行，但我总是告诉我的铁杆游戏朋友要坚持Windows。同样，如果你是工科学生，在课程中使用CAD，建议你使用学校指定的软件(AutoCAD、SolidEdge、Catia)，通常只在Windows上运行。

对于资深专业人士来说，当我们讨论行业标准时，这些工具根本达不到标准。

对于想在WINE中运行AutoCAD的人来说，虽然可以在WINE上安装一些旧版的AutoCAD，但是它们根本不执行工作，故障和崩溃严重破坏了这些体验。

说到这里，我非常尊重上面列出的软件开发人员的工作。它们丰富了自由/开源软件世界。很高兴看到FreeCAD这样的软件近年来加快了开发速度。

好了，今天就到这里。使用下面的评论区与我们分享你的想法，不要忘记分享这篇文章。谢谢你。
