DMAC DMAC浓度在线测控系统|DMAC在线浓度仪

腈纶工业-湿法二步法-DMAC固化槽在线溶液浓度控制溶液

一、申请背景:

1.湿法生产工艺:

采用DMAC湿法两步法生产腈纶。聚合物原液与DMAC溶液混合制成100℃原液胶，通过计量泵通过喷丝头进入DMAC凝固浴。胶体内的DMAC在凝固浴中用DMAC分解，形成恒定的浓度平衡。DMAC浓度的准确测量可以及时控制凝固浴中的补充水量。DMAC浓度的变化直接导致丝束脆化、缠绕等严重的质量问题。稳定的DMAC浓度环境对腈纶内部质量起着关键作用。

二、现有控制方法的问题和缺陷:

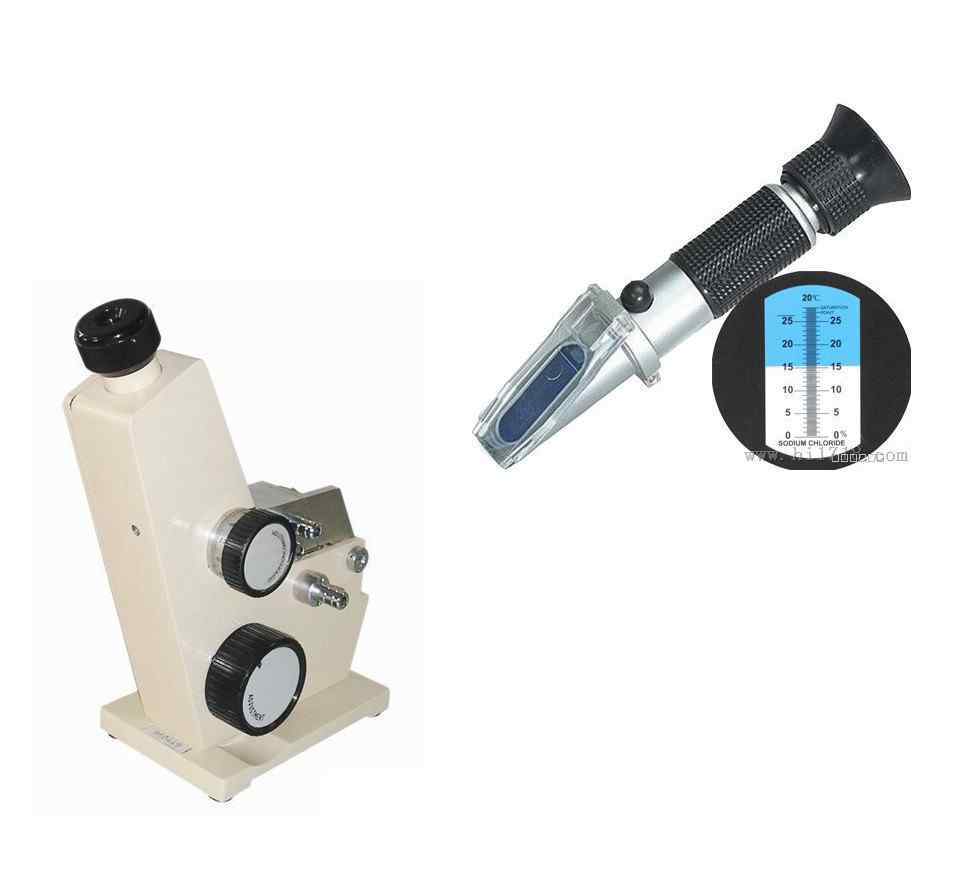

真丝凝固浴DMAC浓度由原生产线测定，每2h取样一次。取样后，由化学家在中心实验室使用实验室阿贝折射仪进行测量。这种测量方法对测试数据的准确性有影响，如过程数据的滞后、采样环境、温度变化、人工操作、仪器周围环境等。它不能随着工艺条件的变化而及时调整，因此不能保证产品质量指标的稳定。我公司开发生产的DMAC在线浓度计、在线浓度计和DMAC在线折光仪很好地解决了这个问题。

3.湿法生产线固化槽DMAC溶液浓度测控系统产品介绍(DMAC在线浓度计、DMAC在线浓度计)

湿法生产线DMAC溶液浓度自动测控系统(DMAC在线折光仪)是我公司自主研发的高科技产品，填补了我国湿法生产线固化槽液测控的空空白。

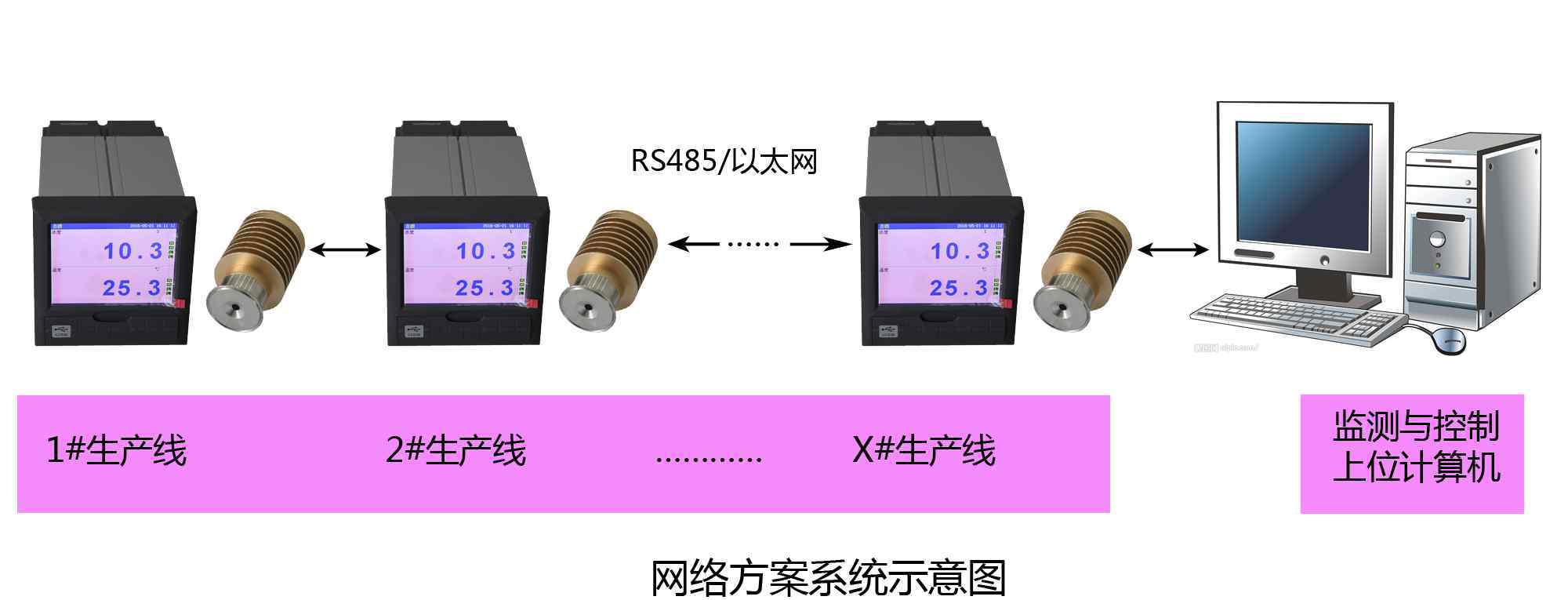

固化罐DMAC溶液浓度智能控制系统采用高分辨率DMAC溶液在线浓度传感器进行全自动测量，避免了人为测量误差，测量精度高，并具有精确的自动温度补偿，确保DMAC溶液浓度在不同测量环境下能够客观准确地测量。同时配有高分辨率检测单元。通过独特的在线浓度传感器和高速处理器，从第一代到第四代，实现了工业联网、探测器自动清洗、浓度快速调节、停车排水等多功能控制系统。

四.DMAC浓度智能控制系统产品(DMAC在线浓度计)的特点

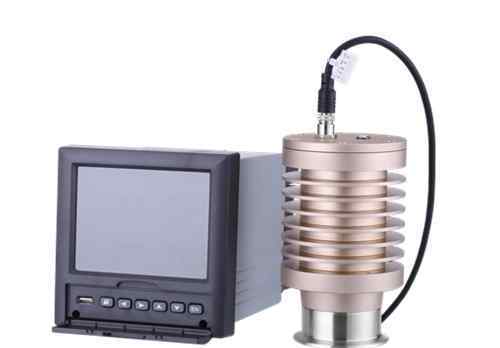

4.1 CY-MC浓度控制器(可选)

1.5.6寸TFT真彩液晶屏；

2.强大的控制功能，集成PID控制，上下限控制，报警输出等。；

3.内置4 ~ 20 mA模拟输出和继电器输出用于控制执行器；

4.内置4 ~ 20mA标准模拟信号传输输出；

5.RS485通信输出，MODBUS RTU通信协议；

6.您可以自定义控制模式、清洗模式、自动清洗时间和清洗间隔时间；

7.内置EEPROM，所有参数永久存储在主机中，断电不会丢失；

8.内置传感器自诊断功能，可能出现的故障一目了然；

9.内置实时曲线，方便追踪历史数据；

10、内置USB2.0端口，数据导出非常方便；

11.内置4个DC24V@65mA输出

12.嵌入式仪表板安装，方便系统集成；

13.环境温度为0-50℃；

14.电源:110/220VAC，50/60HZ，功耗:≤20w；

15.紧凑的设计，外围尺寸仅为144(宽)×144(高)×220(深)，重量为2.5千克

4.2 DMAC在线浓度传感器技术参数

产品型号CY-DMAC-ACY-DMAC-D测量范围0.0-100.0%分辨率0.1%温度:0.1°C测量精度0.1%温度0.5°C测量温度5-100°C(自动温度补偿)环境温度5-40°C IP67电源DC 24V关键材料传感器外壳:SUS316L信号输出DC 1mA产品尺寸 99X 175可选零件*清洁组件CY-CL77

*CY-DMAC-D建议使用CY-MC浓度控制器。

动词 （verb的缩写）DMAC浓度智能控制系统(DMAC在线浓度计)实现方案

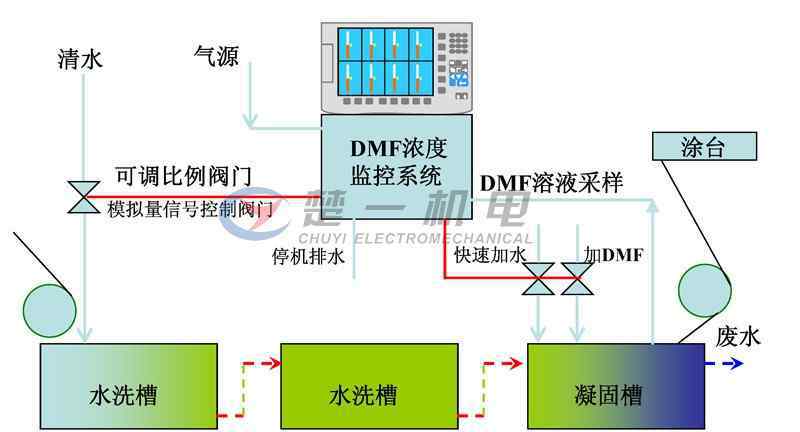

DMAC在线浓度测控系统(在线浓度计)控制流程图

如上图所示，用户可以通过系统的人机界面设置DMAC溶液所需的浓度值。系统将检测器检测到的当前浓度值与设定的浓度值进行比较计算，同时输出标准的4-20mA(0-10V)控制信号来控制稀释剂入口阀的开启，并连续关闭回路进行检测和控制，从而保证DMAC溶液浓度值的稳定性和准确性，使用户控制湿法生产线固化罐中DMAC溶液的浓度更加准确和简单，从而提高产品质量

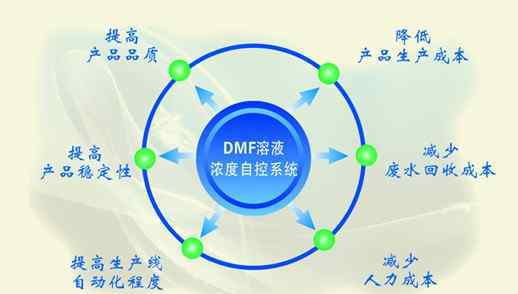

不及物动词应用该系统的优点(DMAC在线折光仪、在线浓度计)

1、提高测量精度，减少测量误差(±0.1%):

采用具有精确自动温度补偿的DMAC溶液浓度智能控制系统，确保在不同的测量环境下能够客观、准确地测量DMAC溶液的浓度，测量精度高达0.1%。

2.提高控制精度(最高±0.2%):

系统配有高分辨率检测单元，西门子高速处理器内置功能强大的RISC指令运算系统，保证高效的数字运算和处理。系统将检测器检测到的当前浓度值与设定的浓度值进行比较计算，同时输出标准的4-20mA控制信号来控制稀释剂入口阀的开启，并连续关闭回路检测和控制，从而保证DMAC溶液浓度值的稳定性和准确性，控制精度高达0.2%。

3.提高产品质量和稳定性:

避免湿法生产线固化槽中DMAC溶液浓度调节阀控制过程中DMAC浓度过高或过低的大幅波动，影响产品质量:含量过高会影响固化速度，增加水中的固体含量，增加鲈鱼的表面收缩率，导致缝合后的DMAC快速向水中迁移，但水向料层渗透缓慢。在浆料凝固过程中，会产生一定的收缩，使涂层变薄，并有一定程度的卷曲。

4.提高生产线自动化程度:可实现24小时连续测控。

5.降低废水回收成本和产品生产成本

以每天每条湿法生产线排放70吨废水为例，每月应排放2100吨20%含量的DMAC废水，共计420吨纯DMAC。如果采用智能控制系统，平均增加1%的浓度，可减少自来水排放量100吨(2100-420吨/21%=100吨)。

A.废水处理成本节约2.6万元:100吨×260元/吨= 2.6万元。(废水处理费用按每吨260元计算)。

B.节约水费300元:100吨×3元/吨=300元每月共节约26300元:26000+300 = 26300元/月

6.降低劳动强度和人工成本

DMAC浓度无需人工测控，2小时测控一次，每次测控时间10分钟，每天可节省2小时。

七、DMAC在线浓度测控系统(在线浓度计)客户应用案例

安利、温州人造革、何新、温州奥鹏合成革、福建南丰人造革、百德利皮革等知名企业
