威纶人机界面威纶触摸屏图文教程

一.概述

人机界面是操作员和机器设备之间双向交流的桥梁。用户可以自由组合字符、按钮、图形、数字等。处理、监控、管理和处理可能随时改变信息的多功能显示屏。随着机械设备的快速发展，以往的操作界面需要熟练的操作人员进行操作，操作难度大，无法提高工作效率。但是，人机界面的使用可以清晰地指示和告知操作员机械设备的当前状态，使操作简单生动，减少操作中的错误。即使是新手也可以轻松操作整个机械设备。

人机界面的使用也可以规范和简化机器的接线，同时也可以减少PLC控制器所需的I/O点数量，降低生产成本。同时，由于面板控制的小型化和高性能，整套设备的附加值相对提高。

触摸屏作为一种新的人机界面，自出现以来就备受关注。其简单、功能强大、稳定性极佳，非常适合工业环境，甚至日常生活，应用广泛，如自动停车设备、自动洗车设备、天车升降控制、生产线监控等。，甚至用于智能建筑管理、会议室声光控制、温度调节...

1.触摸屏的基本结构和工作原理

根据工作原理和传输信息的不同介质，可以分为:

阻力型

电容感应式

红外线类型

表面声波类型

表层:经过表面硬化处理的光滑耐刮塑料层，其内表面还涂有导电层

隔离点:小于0.001”的透明塑料颗粒

(2)工作过程

向内层ITO施加X、Y方向的DC电压，从而产生X、Y方向+5V ~ 0V的电场，各点电位按梯度线性分布。

当手指或硬物触摸触摸屏时，外层在触摸点被压下，使得外层内表面的氧化铟锡涂层与基层表面的氧化铟锡层接触。此时，外层ITO的电位从0V变为非零。控制器以分时方式向X轴和Y轴施加电压，并测量外部电势。经过A/D转换，并与5V电压比较，就可以计算出接触点的坐标值，然后通过类似鼠标的操作执行相应的程序。

(3)电阻式触摸屏的分类

四线式——氧化铟锡外层施加电压，内层作为检测层

5线式——内层氧化铟锡加电压，外层作为检测层

2.触摸屏和人机界面

触摸屏只是一套透明的定位装置，必须配合控制器、CPU、显示控制器、显示面板才能正常工作。

工业控制触摸屏(人机界面)结合上述设备，制成独立的平板显示器，与PLC配合使用。其保护能力和可靠性高。

3.人机界面的选择

注意人机界面使用的电源电压，通常包括AC220V和DC24V V。

注意与人机界面兼容的PLC类型

确定尺寸、颜色、窗口数量、动画功能、报表打印功能、界面类型等。人机界面根据使用的需要

注意是否需要选择特殊的通信电缆

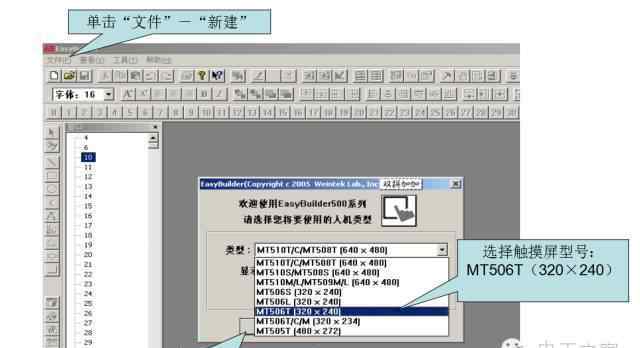

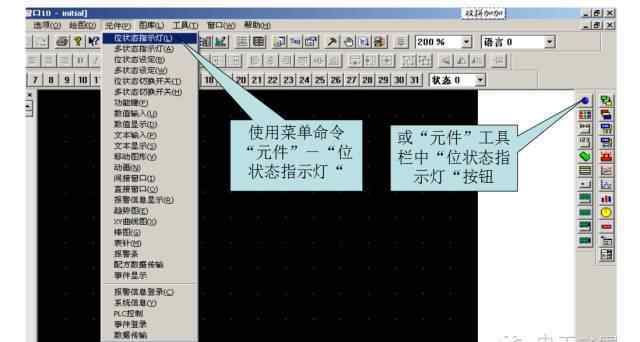

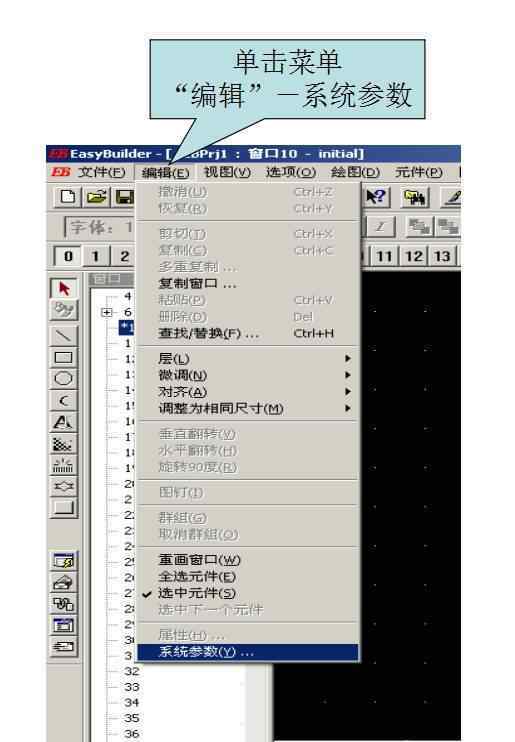

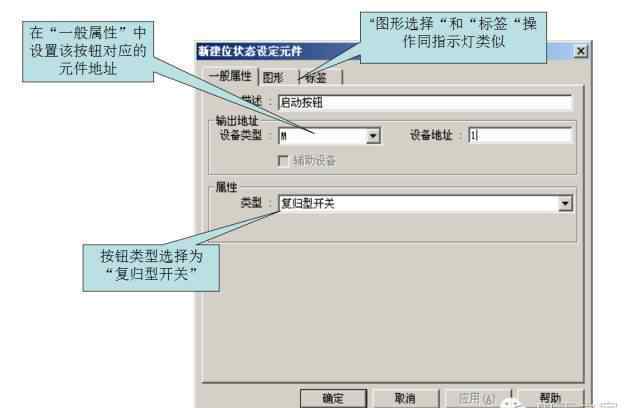

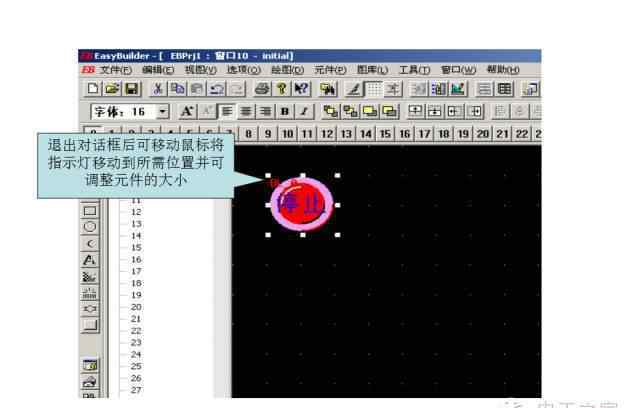

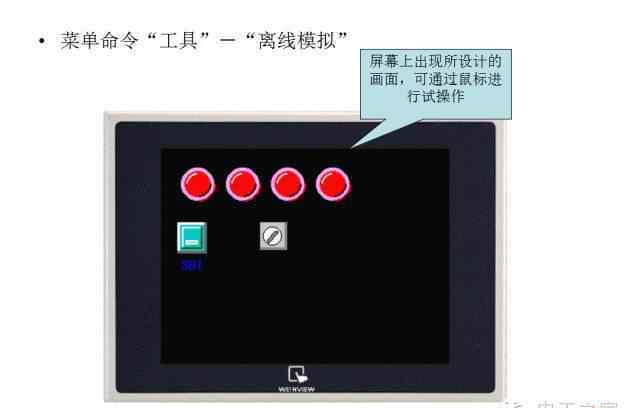

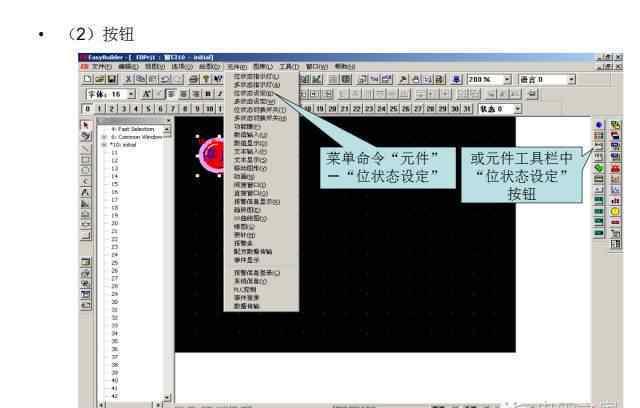

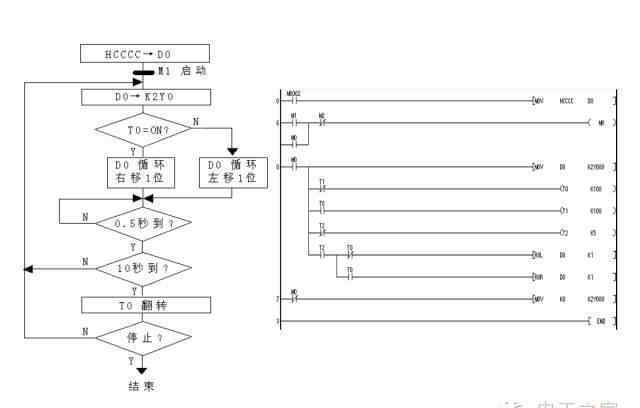

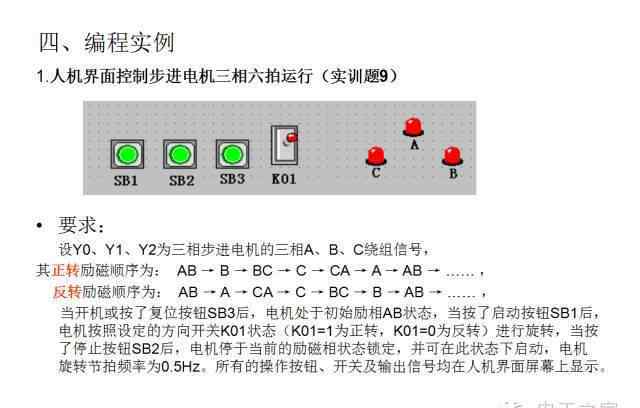

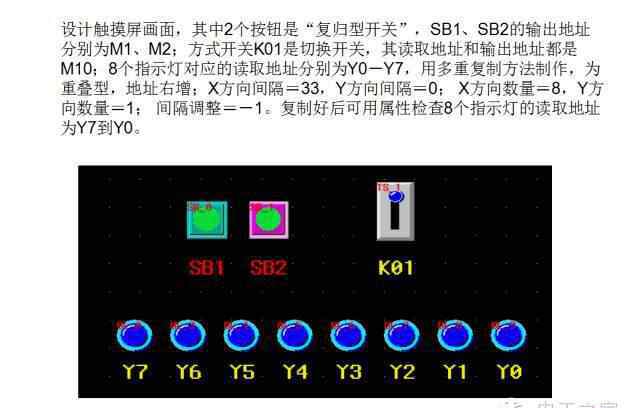

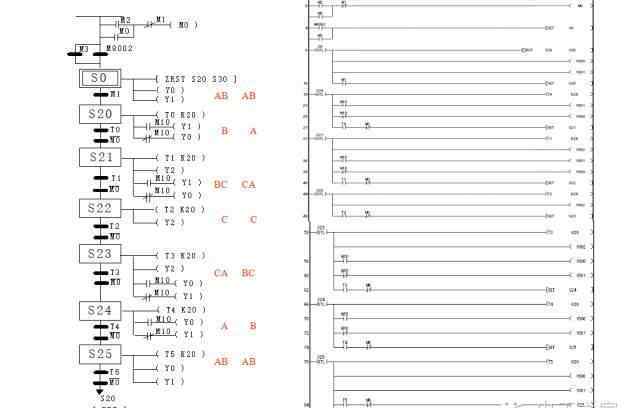

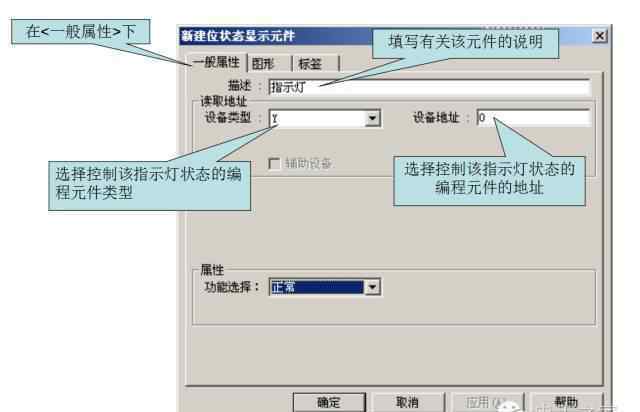

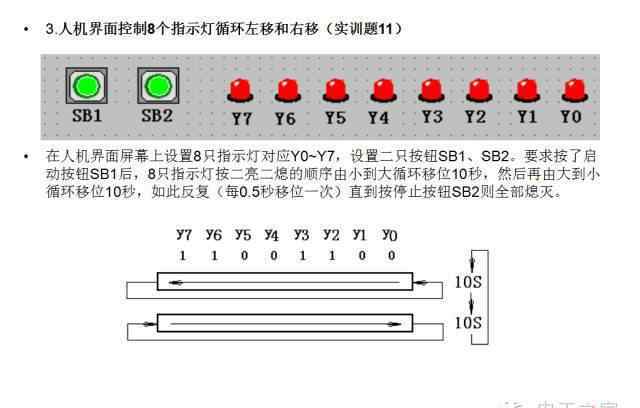

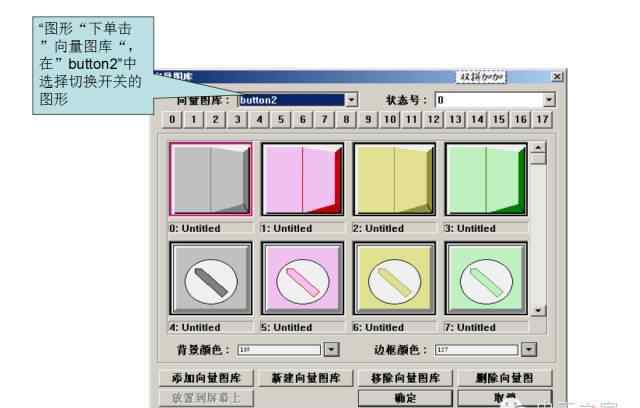

二、WinView人机界面MT506简介

台湾WinView的MT500系列触摸屏是专门为PLC应用而设计的，可以直接连接大多数主流PLC。和PLC一样，是根据工厂应用环境设计的工业产品。可靠性高，可在0℃ ~ 45℃的工业环境中稳定工作。前面板防护等级为IP65(防溅)，外形尺寸为204× 150× 48 mm，可安装在电控柜前面板上使用。

它有一个5.7英寸的液晶面板，256种颜色，分辨率为320×240。触摸屏为4线电阻式，由DC24V电源供电。最大窗口数为1999，最多可同时打开6个弹出窗口。

MT506具有RS232C和RS485接口，可通过通信电缆与PLC或PC连接。使用RS485时通信电缆长度不得超过150m，使用RS232C时不得超过15m。

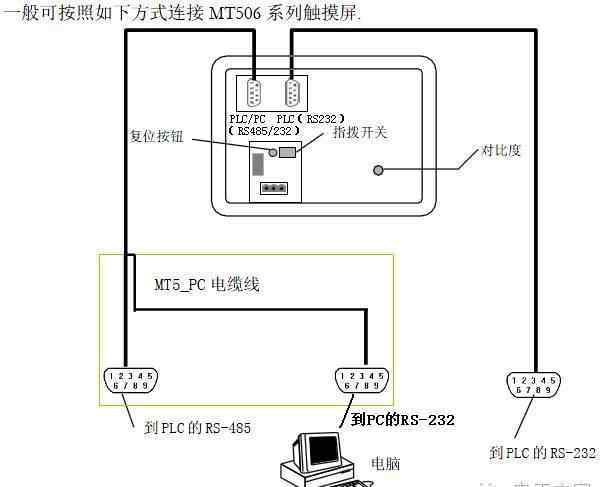

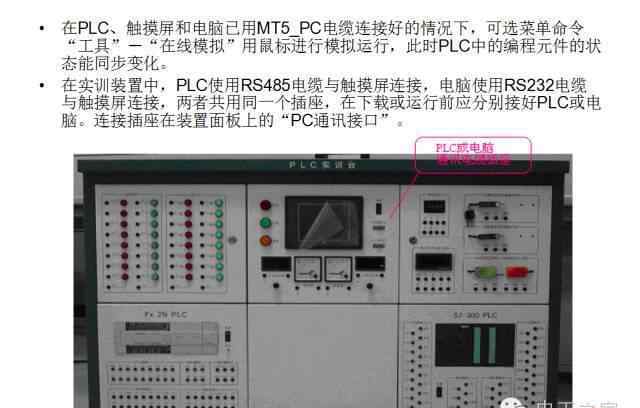

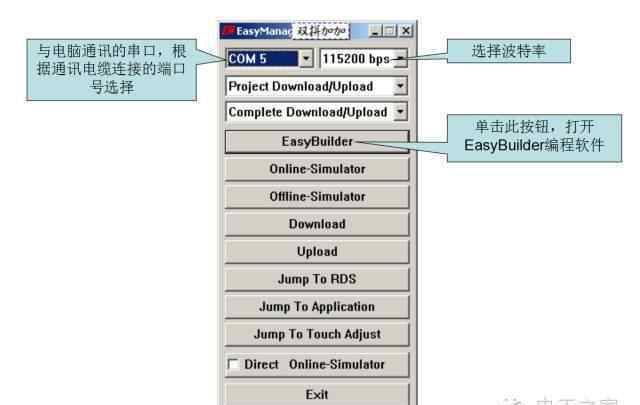

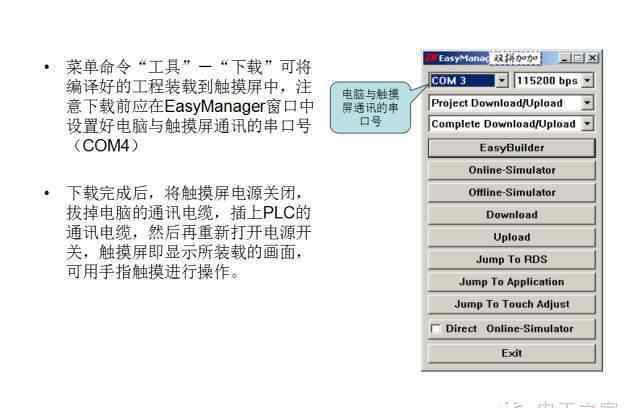

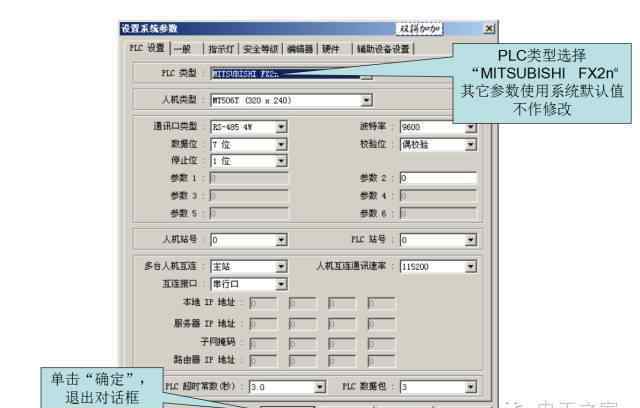

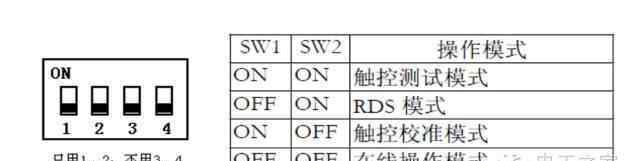

通常，MT500上的PLC/PC[RS-485/RS-232]端口连接到一台计算机。由于PC[RS-232]和PLC[RS-485]共享一个通讯端口，建议使用MT5_PC电缆连接线，将共享的通讯端口分成两个独立的通讯端口，在MT500上使用PLC [RS-285]
