今天，我带来了一套完整的阀门传说和符号集。建议收藏起来慢慢看~
阀门图例介绍:
阀门图例(阀门图形符号)是指用简单的图形来绘制阀门进行标记的绘制方式。阀门图例起到示意和标准的作用。一般来说，阀门图例差别不大，但一定程度上会有地域差异。阀门图例书包括各种阀门的图例，包括球阀、蝶阀、闸阀、截止阀等许多常见阀门的符号信息。在给排水专业制图中，完整的阀门插图集是重要的参考资料。不同种类的阀门有不同的符号表示。为了帮助您掌握每个阀门的符号表示方法，以下是阀门插图的总结，供您参考。

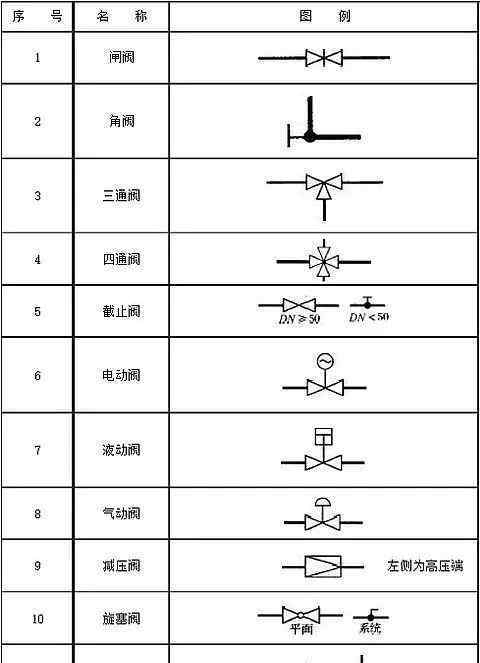

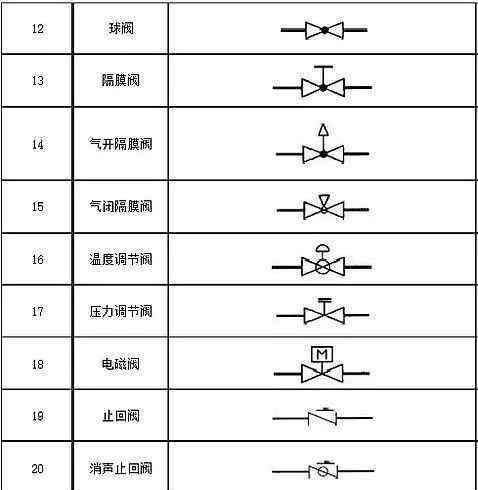

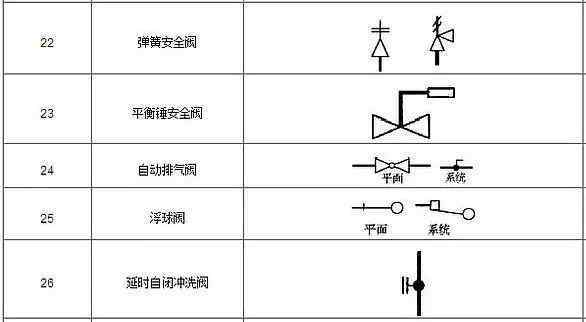

阀门图例的完整集合:

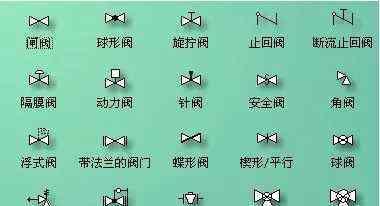

阀门的图形符号:
注:阀门图例应以图纸表示，图纸不得用文字代替。在绘图过程中，如果同一阀门符号所表示的阀门有不同的用途，可以在图纸右下角用大写英文名称的前缀表示。如果需要对某一部分进行解释，解释文字要通俗易懂，简洁明了。与整个项目相关的问题要在首页说明，局部问题要注明，写在这张图上。
