时钟系统 STM8时钟系统详解

就我个人而言，学习单片机可以分为新手和老手两种模式。新人急于先用。你得告诉他们怎么写一个能最快运行的程序，告诉他们怎么使用每个外围设备。老兵不一样。用的单片机对他们来说也不是太好奇。中断，无非配置中断，连接中断，打开中断，中断模式，中断功能，定时器，无非打开时钟和设置。

但是老将讲究区别。这个和那个有什么区别，这样可以避免惯性思维，不用错误，学的差不多，看手册，但是学习的心态不一样，更多的是举重。

闲话少，说说以下

STM8时钟系统看起来像这样，有一个外部输入时钟OSC、一个外部输出时钟CCO和CCO的可选输出

内部时钟有五种:CPU时钟、外设时钟、看门狗时钟、CAN总线时钟和自动唤醒时钟

CPU时钟源包括外部晶振、外部振荡器输入和内部高速振荡器输入，由主时钟选择，经主时钟分频后输出给CPU和内部窗口看门狗

外围时钟和CPU时钟源一样，不被主时钟除。二十有一个外设使能控制，输入到每个外设。从这里可以判断，外设中一定有分频器

自动唤醒时钟直接来自内部低速振荡器或外部时钟，并通过选项字节进行选择和输入

独立看门狗的时钟只能来自内部高速振荡器

CAN总线的时钟也直接从晶振获得，内部低速振荡器可以关闭

接下来，让我们看看寄存器

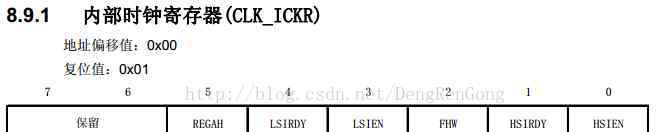

控制内部低速振荡器和内部高速振荡器的开关，以及开关状态识别。有哪些细节？观察该复位值0x01。也就是说，系统复位时内部低速振荡器使能，这意味着系统复位时必须使用内部低速振荡器。几乎不用看文档的其他部分就可以确定。

外部时钟使能和时钟状态

八位是只读的，用于标识当前所选系统的主时钟，即框图中主时钟开关的标识符。

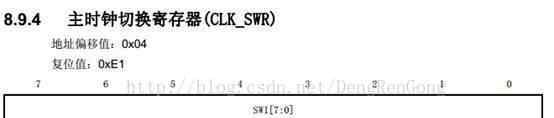

让你选择哪个主时钟

监控时钟切换的过程

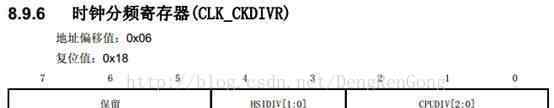

时钟分频包括内部高速时钟分频和外部高速时钟分频

还有一个2，用于确定各外设是否连接到时钟，相当于使能外设。没有时钟，外设无法运行

时钟安全系统配置

时钟输出的配置，也就是刚才提到的CCO的来源

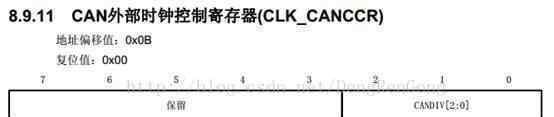

CAN总线的时钟分频

剩下的一个是HIS的不断修正，另一个是SWIM时钟的配置，不需要我们关注

初始化时钟的流程包括

1.您要选择的主时钟已启用，等待稳定

2.选择主时钟和开关，并等待开关完成

3.选择系统时钟的分频数

4.选择相应的外设时钟

代码如下

Clock.c

#包含“clock.h”

无效时钟信号(u8时钟信号)

{

if(clockSel == HSE_CLOCK)

{

//切换到外置总是之前，因为我用的是24M时钟，需要修改插入flash的等待时间。

//这里解释一下选项字节，重新补上

//请注意，以下段落仅在使用16M时钟时有用

CLK-& gt；ECKR | = 0x01//使能外部晶体振荡器

while(！(CLK->；ECKR & amp0x 02))；//等待时钟准备好

CLK-& gt；SWCR & amp；= ~((1 & lt；& lt2)|(1 & lt；& lt3));//时钟切换中断被禁止，中断标志被清除

CLK-& gt；SWR = 0xb 4；//时钟选择为健康安全环保

while(CLK->;SWCR & amp；0x 01)；//等待慢时钟切换结束

CLK-& gt；SWCR | = 0x 01；//启用时钟切换

while(CLK->;CMSR！= 0xb 4)；//等待系统时钟切换到0xb4

CLK-& gt；CKDIVR = 0x00//设置时钟预分频，并将其设置为fmaster = fclock

CLK-& gt；CCOR & amp；= ~(1 & lt；& lt0);//禁止CCO输出

//这时，内部总是应该关闭的

CLK-& gt；ICKR &。= ~ 0x01

}

else if(clockSel == HSI_CLOCK)

{

CLK-& gt；ICKR | = 0x01//启用内部高速时钟

while(！(CLK->；ICKR | 0x 02))；//等它准备好

CLK-& gt；SWCR & amp；= ~((1 & lt；& lt2)|(1 & lt；& lt3));//时钟切换中断被禁止，中断标志被清除

CLK-& gt；SWR = 0xe 1；//时钟选择是HSI

while(CLK->;SWCR & amp；0x 01)；//等待慢时钟切换结束

CLK-& gt；SWCR | = 0x 01；//启用时钟切换

while(CLK->;CMSR！= 0xe 1)；//等待系统时钟切换到0xb4

CLK-& gt；CKDIVR = 0x00//设置时钟预分频，并将其设置为fmaster = fclock

CLK-& gt；CCOR & amp；= ~(1 & lt；& lt0);//禁止CCO输出

//此时，应该关闭外部时钟

CLK-& gt；ECKR & amp= ~ 0x01//使能外部晶体振荡器

}

}

Clock.h

# ifndef _ _ CLOCK _ H _

# define _ _ CLOCK _ H _

#包括“stm8s.h”

#定义健康安全环保_时钟0

#定义HSI_CLOCK 1

//初始化系统时钟。有两个选择，一个是hse，另一个是hsi

void clock init(u8 clock sel)；

#endif

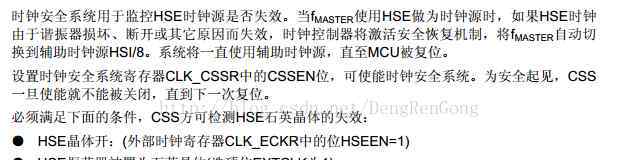

此外，还有时钟安全系统。这是什么组织

即当系统晶振因外部干扰或电路故障断开时，会自动切换到内部高速时钟，可以保证实际单片机电路系统不会失控，防止不利影响
