电话配线架 电话语音配线架如何通用RJ45和RJ11？

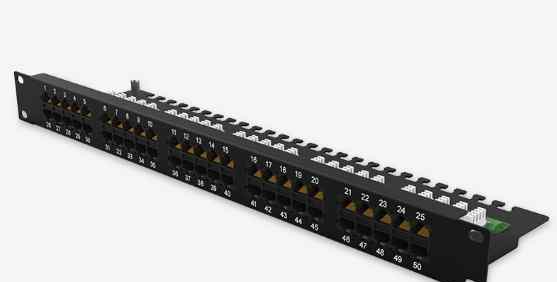

电话语音配线架也叫110配线架。主要是电话系统接线方式。网络配线架主要用于网络电缆布线系统，通常用于后端布线和前端跳线连接。那么如何在电话语音配线架中安装RJ4和RJ11呢？接线方式有什么讲究？让边肖给你简单介绍一下。以1U50电话语音配线架为例。

电话语音配线架固定在机柜内合适的位置，接线顺序采用电信工程的一般接线标识。4芯和2芯电话线都可以满足各种布线要求。

注意50对电话电缆的色谱线顺序。50对通信电缆中有两种识别线，前25对用“白兰”识别线包裹！！最后25双用“白橙”logo线包裹！！

(注:这25双包上“白兰”标志线)

1对-白色兰花2对-白色橙色3对-白色绿色4对-白色棕色5对-白色灰烬

6对—7对红色和蓝色—8对红色和橙色—9对红色和绿色—10对红色和棕色—红色和灰色

11双-黑色和蓝色12双-黑色和橙色13双-黑色和绿色14双-黑色和棕色15双-黑色和灰色

16对-黄色兰花17对-黄色橙色18对-黄色绿色19对-黄色棕色20对-黄色灰色

21对紫色兰花22对紫色橙色23对紫色绿色24对紫色棕色25对紫色灰色

(用“白色橙色”标记线包裹)

26对-白色兰花27对-白色橙色28对-白色绿色29对-白色棕色30对-白色灰烬

31双-红色和蓝色32双-红色和橙色33双-红色和绿色34双-红色和棕色35双-红色和灰色

36双黑色蓝色37双黑色橙色38双黑色绿色39双黑色棕色40双黑色灰色

41对-黄色兰花42对-黄色橙色43对-黄色绿色44对-黄色棕色45对-黄色灰色

46对紫色兰花47对紫色橙色48对紫色绿色49对紫色棕色50对紫色灰色

根据电缆的色谱排列顺序，将对应颜色的线对逐个压入凹槽，然后用110打线工具固定线对的连接，将伸出凹槽的多余导线剪掉。注意:切刀应垂直于配线架，刀片向外。

然后准备5对接线工具和110个连接块，将连接块放入5对接线工具中，将连接块垂直压入插槽中，并贴上编号标签。注意接线端子的组合:在25对110配线架底座上安装时，应选择5 4对接线块和1 5对接线块，或7 3对接线块和1 4对接线块。从左到右完成白色区域、红色区域、黑色区域、黄色区域和紫色区域的安装。这与25对大对数电缆的安装色序一致。
