没工具光纤接头接法 光纤冷接头安装步骤

以HX品牌光纤冷接头型号:8812 TLC产品名称:FC单模光纤连接器(光纤冷接头)为例说明:

1.产品介绍

Hxlc-FC连接器头采用机械连接技术，可将3mm尾纤光纤和FRP fttp 8-尾纤光缆(2mm*3mm)快速端接成现场标准FC型连接器插头。

HX FC冷接头操作简单，抗拉强度好，不需要更换任何部件就可以打开重复使用，大大降低了光纤端接成本。

2.冷连接工具的准备

①酒精②无纺布③光纤切刀④标记⑤剥线钳⑥剪刀⑦适配器(带3M冷接头)⑧重复开启工具(带3M冷接头)⑨⑨3M FC冷接头有9个产品。

3.操作步骤

3.1.拆开冷接头的包装，冷接头由3部分组成:1 .主体2。尾盖3。外壳。保留3M冷连接器的外包装，以备后用

3.2.将外壳和尾帽依次放入3毫米尾光纤或玻璃钢fttp尾纤光缆中

3.3.剥掉外鞘约6厘米(请将凯夫拉尔放在3毫米的尾纤维中，暂时折叠起来)

3.4.将900μm紧密鞘层从外鞘层剥离

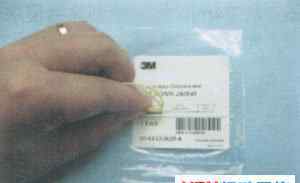

3.5.根据包装袋上的图片，在距离外护套剥离处24mm处用记号笔标记，并在250μm涂层上标记

3.6.从24毫米标记处剥离涂层，并用酒精浸泡过的无纺棉清洁光纤

3.7.将3毫米的猪尾或玻璃钢电缆放入切割适配器中的家用皮革电缆中，外护套的剥离部分与适配器内底部的标记线对齐。请注意，有些切刀不适合3m切割适配器，有时可以直接将光纤放入切刀中进行切割。

3.8.将HX切割适配器放入光纤切割用切割适配器的凹槽中

3.9.从切割适配器中取出切割好的光纤，并与包装袋上的图进行比较，确认长度符合要求

3.10将切割好的光纤插入冷接头主体，注意背面要布置凯夫拉尔

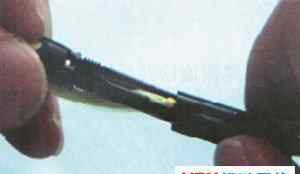

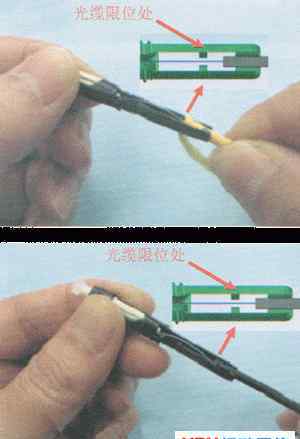

3.11.当3mm尾纤或玻璃钢国产尾纤电缆外皮达到电缆极限时，停止进一步插入。在250μm涂层中可以清楚地观察到弯曲

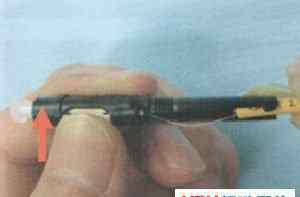

3.12.确认光纤弯曲，保持弯曲，将主体上的白色压接盖压到底

3.13.松开光纤的弯曲，使其变直

3.14.恢复福柯的自然方向，靠近冷关节体后部，将尾帽放在冷关节体上，拧紧。注意始终保持纤维平直

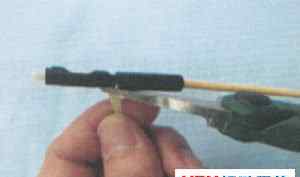

3.15.砍掉多余的福柯·杰基根

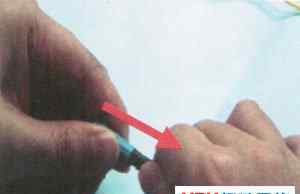

3.16.从光缆方向将外壳推到主体上

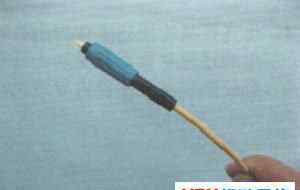

3.17.操作完成

4.重复打开

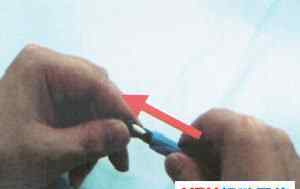

4.1.将防尘盖放在陶瓷芯上，然后用手指捏住连接器外壳，向光缆方向用力推，同时轻轻转动，取出外壳

4.2拧开尾盖，从冷接头体中退出

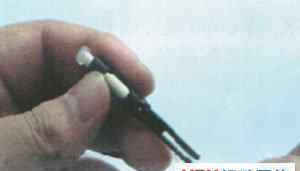

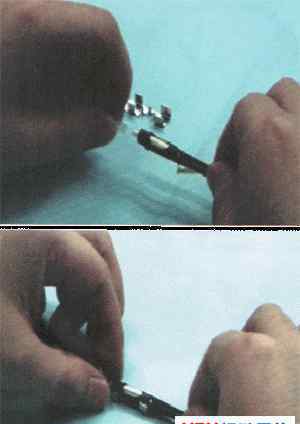

4.3取下主体上的防尘帽后，将冷接头和放在三个间隙位置对应的重复开启工具上，用力将主体压在重复开启工具上，顶起主体上的压接盖

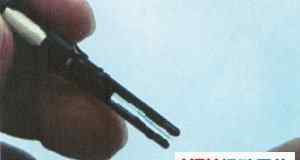

4.4.小心地将光纤冷接头主体轴向拉出，注意取出过程中尽量不要晃动光纤和主体，以免冷接头中裸露光纤意外断裂，导致无法重复使用。
