管道工程的基础知识有哪些？今天，我想和大家分享一下管道工程的基础知识，包括管道的组成、技术标准、管材、管件等相关知识。想起来。

一、管道的组成

管道组成:管道、管道附件和接头配件。附件包括漏斗阀调压板等。接头配件:一部分是管件、弯头、异径管、三通、四通等。，另一部分是连接件:螺栓、螺母、法兰等。

管道附件——给水管道附件是安装在管道和设备上的启闭和调节装置的总称。一般分为两类:配水配件和控制配件。配水配件，如安装在洁具和供水点的各种水龙头，用于调节和分配水流。控制附件用于调节水量和水压，判断水流，改变水流方向，如闸阀、止回阀、球阀等。

二、管道及管道附件的技术标准。

公称直径、公称压力、试验压力和工作压力

公称直径:既不是内径也不是外径，而是接近内径。一种通用的表示方法。用DN，单位是mm但不写。

标称压力:参考温度下的抗压强度。用PN，单位是MPa。

试压压力:常温抗压强度，机械强度和紧密度，以Ps表示，以MPa表示。

工作压力:给定温度下的工作压力。Pt的意思是，例如P252.3表示介质在250℃时的工作压力为2.3MPa。

三.管道和配件分类介绍

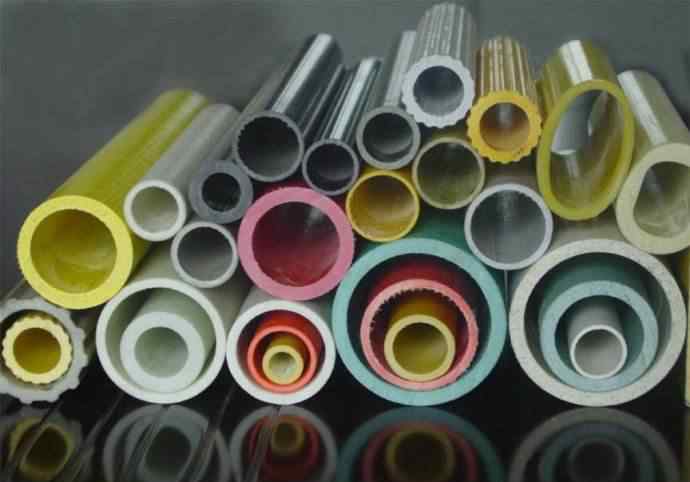

按材质分类:钢管、铸铁管、有色金属管、非金属管

按设计压力分类:低压管道PN≤2.5MPa，中压管道4-6.4适用于设备锅炉，高压管道10-100，超高压管道pn > 100mpa。

按管道属性分类:水蒸气介质管道、腐蚀性介质管道、化学介质管道、易凝结易沉淀介质管道。

按运输温度分类:常温管道、低温管道、中温管道、高温管道。

按目的划分

1.用于管道互连的管件包括:法兰、接头、管箍、套圈、喉箍等。

2.改变管道方向的管件:弯头和弯头

3.变径管件:渐缩管、渐缩管弯头、支管架和加强管

4.为管道分支添加管件:三通和四通

5.用于管道密封的管件:垫片、原料带、丝麻、法兰盲板、管塞、盲板、封头、焊塞

6.管道固定用管件:卡环、牵引钩、吊环、支架、托架、管夹等。

按连接划分

1.焊接管件2、螺纹管件3、套圈管件4、卡箍管件5、承插管件6、粘接管件7、热熔胶管件8、橡胶圈连接管件

按材料划分

1.铸钢管件2、铸铁管件3、不锈钢管件4、塑料管管件5、pvc管件6、橡胶管管件7、石墨管件8、锻钢管件9、PPR管件10、合金管件11、pe管件12、ABS管件
