pcb设计抄板 PCB抄板、PCB设计、PCB改板的基本步骤

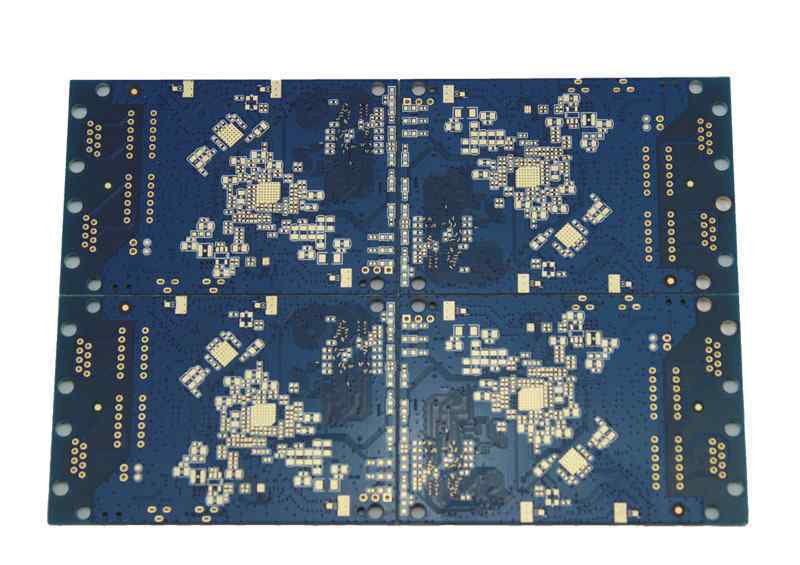

印刷电路板设计的第一步:印刷电路板复制的前期工作

1.使用原理图设计工具绘制原理图，并生成相应的网络表。当然，在一些特殊的情况下，比如简单的电路板和网络表的存在，不需要设计原理图就可以直接进入PCB设计系统。在PCB设计系统中，可以直接取零件封装，手工生成网络表。

2.手动更改网络表，定义原理图上没有的焊盘，如将某些元件的引脚固定到与之相连的网络上，没有物理连接的可以定义为接地或保护接地等。一些与原理图和PCB封装库中的引脚名称不一致的器件引脚名称被更改为与PCB封装库中的引脚名称一致，尤其是二极管和三极管。

PCB设计第二步:绘制自己定义的非标准器件的封装库

建议你画的所有器件都要放入自己创建的PCB库的一个专门的设计文件中。

PCB设计第三步:设置好PCB设计环境，用中间的刻字空等绘制出印刷电路板的边框

1.进入PCB复制系统后的第一步是设置PCB设计环境，包括设置网格尺寸和类型、光标类型、图层参数、布线参数等。大部分参数可以使用系统默认值，设置后这些参数符合个人习惯，以后不需要修改。

2.规划印刷电路板主要是确定电路板的框架，包括电路板的尺寸等等。在需要放置固定孔的地方放置合适尺寸的垫片。外径6.5~8mm，内径3.2~3.5mm的焊盘，可用于直径3 mm的螺丝，对于标准板，可从其他板或PCB izard转移。

注意:在绘制电路板的框架之前，必须将当前层设置为遮挡层，即布线禁止层。

PCB设计第四步:打开所有要使用的PCB复制库文件后，调入网络表文件，修改零件包

这一步是非常重要的一环。网表是PCB自动布线的灵魂，也是原理图设计和印象电路板设计的接口。只有加载网表后，电路板才能布线。

在方案设计过程中，ERC检验不会涉及零部件的包装。因此，在设计原理图时，可能会忘记零件的包装，在引入网表时，可以根据设计情况修改或补充零件的包装。

当然，网表可以直接在PCB上手动生成，也可以指定器件封装。

PCB设计第五步:安排电路板复制件的封装位置，也称零件布局

Protel99可以自动或手动布局。如果进行自动布局，请在“工具”下运行“自动放置”。你需要对这个命令有耐心。布局是布线的关键，大部分设计师都采用手工布局。用鼠标选择一个元素，按住鼠标左键，将该元素拖动到其目标位置，然后释放鼠标左键以固定该元素。Protel99在布局上增加了一些技巧。新的交互式布局选项包括自动选择和自动对齐。具有相似包装的组件可以通过自动选择快速收集，然后旋转、展开和分组排列，然后移动到板上所需的位置。当简单的布局完成后，一组包装相似的组件通过自动对齐整齐地展开或收紧。
