开闭所 变电站、开闭所、变电所、配电房、箱变……今天终于搞清楚了！

有很多电力人对这些名词一直模糊不清，搞不清它们之间的区别。今天，让我们深入讨论一下如何定义它们之间的区别。

让我们按照级别一个一个介绍

变电所

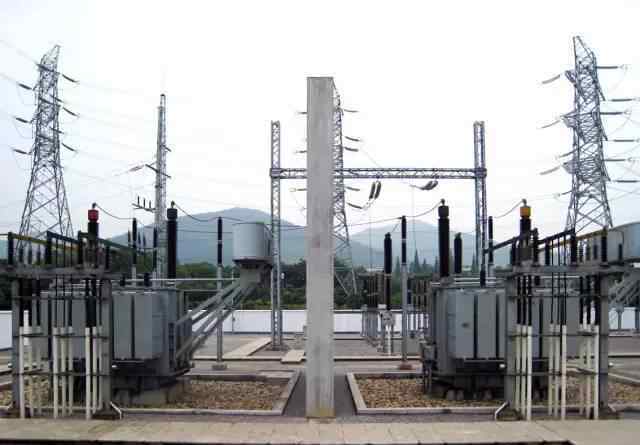

定义:变电站，电压变化的地方。为了将电能从发电厂输送到远处，需要升高电压并将其转化为高压电，然后在用户附近根据需要降低电压。升压和降压工作由变电站完成。变电站的主要设备是开关和变压器。根据规模不同，小的叫变电站。变电站比变电站大。变电站:一般是110千伏以下电压等级的降压变电站；变电站:包括不同电压等级的“升压和降压”变电站。

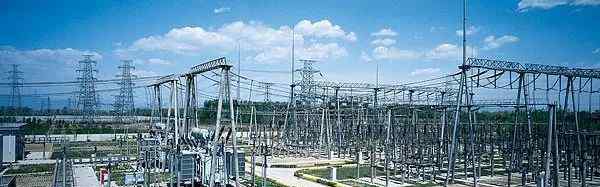

变电站是电力系统中用于转换电压、接收和分配电能、控制电力流向和调节电压的电力设施。它通过变压器连接各级电网。变电站在特定的环境中；就是把交流电转换成DC交流电过程。比如海底传输电缆，长距离传输。有的采用高压DC输变电的形式。直流输电克服了交流输电的容抗损失。具有节能效果。

变电站主要是中压的高压变电站，或者是低压的高压变电站。变电站占地面积大，根据不同的电压等级和容量而变化。所以有人会称它为变电站...

位置:考虑供电经济性，变电站应靠近负荷中心。从生产角度来说，变电站不应妨碍生产和厂内运输，变电站自身设备的运输应方便。从安全角度考虑，变电站应避开易燃易爆场所。变电站应位于机组的上风侧。在企业中，很难在灰尘和纤维容易沉积的地方设立。变电站不应设在人多的地方。变电站的选址和建设还应考虑消防、防腐、防污染、防水、防雨、防雪、防震和防止小动物钻进的要求。

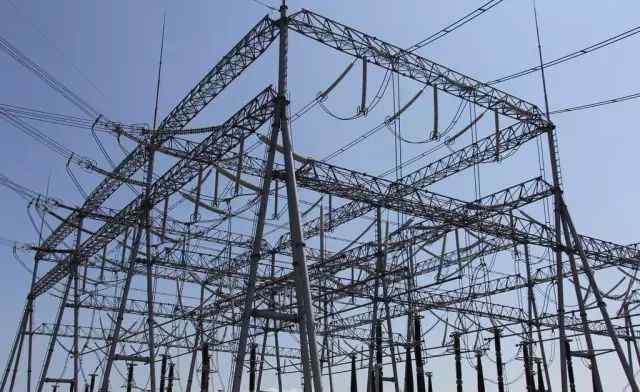

作用:变电站是连接电厂和用户的过渡设备。因为发电厂到用电的城市和工厂距离很远，发电厂产生的电压不高，所以电流很大。如果电流大，根据焦耳定律会在传输线路上产生大量的热量，对传输线造成损伤，将电流转化为热能也是一种损耗。所以需要通过变电站把电厂的电压提高到50万伏，然后运输到我们长期居住的城市和工厂，再通过当地变电站降低电压。

变电所

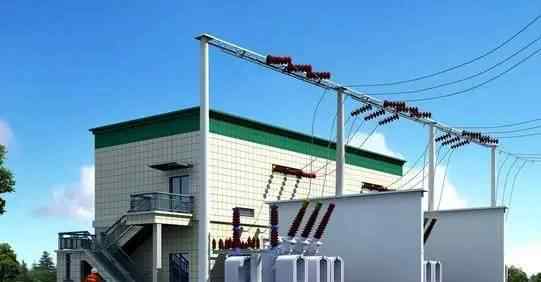

定义:变电站是改变电压的地方和场所。它是电力系统中电能的电压和电流转换、集中和分布的地方。为了保证电能质量和设备安全，变电站需要对输配电线路和主要电气设备进行电压调节、电流控制和保护。根据用途，可分为动力变电站和牵引变电站。在国家标准GB 50053-94《10 kV及以下变电站设计规范》中，术语定义为“10kv及以下的交流电源由电力变压器进行变换，向电气设备供电”，与此相符。

功能:变电站的功能是传递电站产生的电能，一般电压不超过一两千伏。如果直接远距离传输，线路电流会很大，使得线路上的功率损耗很大，不经济，线路的传输功率很低。因此，应该使用变压器将电压提高到数万甚至数十万伏，以减少线路电流。为了将不同距离和功率的电力线接入电网，提高整体安全性，需要多个变电站来连接不同等级的线路。同样，高压电送到目的地后，需要降低到10500V、6300V、400V等。以满足不同用户的需求。实际应用中需要很多变电站。一般来说，主变电站是指带有二次变压器的一次变压器。初级变压器用于切换高压配电，不负责电压传输。

配电室

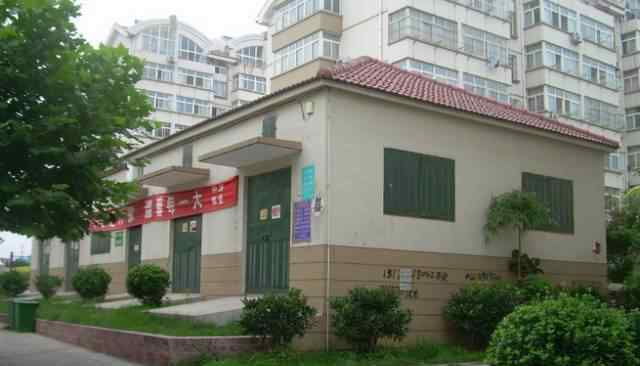

定义:配电室也叫配电室。在国家标准中，配电所的定义是:“办公室内只有用于切换和分配电能的高压配电装置，母线上没有主变压器”。配电室电压等级在35KV以下，内部安装开关、变压器、电容器及相关保护测量装置。通俗点:盖房子，里面放变压器，进出线柜等。，而且会变成配电室~大型、多台变压器、高压柜、低压柜等。、用于转换和分配电能的独立场所或建筑物内的区域。配电所和变电站的区别在于，配电间没有变压器，但变电站使用的都是变压器。变配电站主要指小区或建筑物的变配电间。

配电室是大楼供电系统的关键部分，有专职电工24小时值班操作。未经管理处经理和部门负责人许可，非工作人员不得进入。值班人员必须持证上岗，熟悉配电设备的状况、操作方法和安全注意事项。值班人员必须密切注意电压表、电流表和功率因数表的指示；空空气开关严禁过载运行。始终保持配电室地板和设备外观的清洁。配电室设备的倒闸操作应由值班员单独进行，其他在场人员仅受监督，不得干预；严禁同时倒闸，以免出错。

公共配电室和专用配电室的区别在于:

1.权限上，专用配电室由业主独立管理；公共配电室由供电局管理。

2.负荷分配方面，专用配电室提供的负荷是小区内公共设施设备的用电量，如消防泵、生活水泵、风机、电梯、公共照明、配套商业设备等；公共配电室提供的负荷专用于居民生活用电。

延伸阅读:小区内的配电室是否向人体辐射？

据环保专家介绍，科学地讲，配电室在产生交流电的同时会产生一些辐射，但辐射量很低，肯定在国家标准范围内，可能只比冰箱、电脑等家用电器的辐射略高。“而且配电室的供电设施是用墙隔开的，普通砖墙基本可以屏蔽辐射，所以配电室的辐射不会对人体产生任何影响，国际流行病学研究也从来没有认可过。”

但环保专家表示，配电室虽然没有辐射污染，但噪音可能比较嘈杂。“配电室噪声为低频噪声，穿透性强，但环保检测不超标。”

开闭站

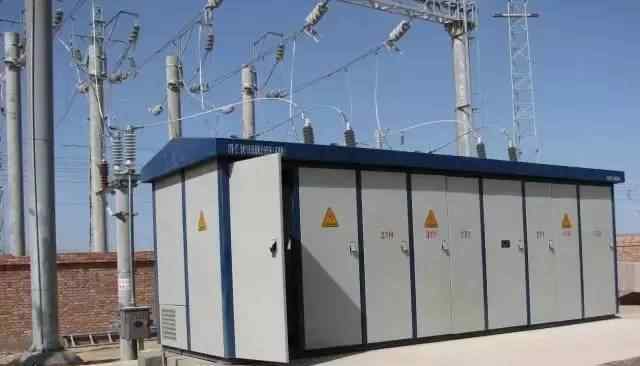

定义:开、闭站是指利用开关设备不经电压转换而开、闭电路的配电站。它是向周围几个电力用户提供高压电力的电力设施，位于电力系统中变电站的下一级。其特征在于电源输入侧和输出侧的电压相同。当然，区域变电站也有开站和关站的功能。但是要明确，开、闭站和变电站是不同的。

开关站也指接收和分配电力的供配电设施，在高压电网中称为开关站。中压电网中的开关站一般用于接收和分配10kV电力。一般有两个入口和多个出口，但断路器和负荷开关可根据不同要求设置进出。它是一种全金属封闭式开关设备组件，电压等级低于10KV，可在室外运行。输送容量约8000千瓦，为小区或区域的变配电间提供中压供电。

位置:位于车站、货场、电力机务段、枢纽站等重载场所附近。

功能:将供电臂分段，缩小事故范围，提高供电可靠性和灵活性；降低变电站的复杂性；不改变电压，只增加馈线回路数，相当于配电变电站。

箱式变压器

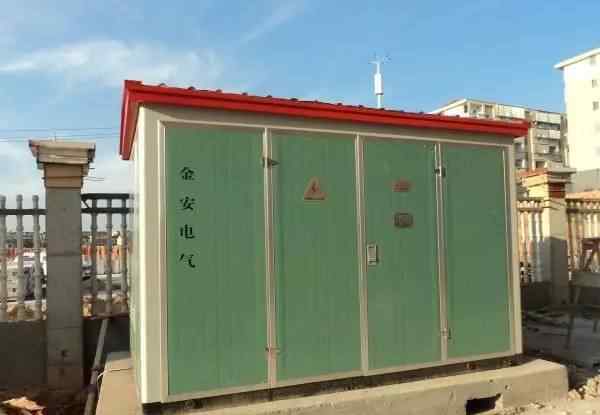

定义:箱式变电站，又称预装式变电站或预装式变电站。它是一种高压开关设备、配电变压器和低压配电设备。它是一种工厂预制的室内外紧凑型配电设备，按照一定的布线方案布置，将变压器降压和低压配电功能有机结合，安装在防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱内。特别适合城市电网建设改造，是继民用变电站之后出现的全新变电站，一般高压变低压，比如10kv线路通过变压器变成380v的工作电压。箱式变电站适用于矿山、厂矿企业、油气田和风力发电站。它取代了原有的民用配电室和变电站，成为新的成套变配电设备。

箱式变电站一般由高压室、变压器室和低压室组成。箱式变压器是一种比较简单的变配电装置，变压器部件的选择可以按一般规则处理，容量一般不超过1250kVA。临时箱式变压器:临时箱式变压器，如施工现场的临时变压器，以后将被拆除，不会永久保留使用。

位置:

一是主要用在城市住宅小区和街道，用电高峰期。当我们需要增加电压时，我们需要使用我们的设备箱变电站。

二是主要用于临时供电。比如在施工现场，在既有建筑的情况下，需要对电气设备进行改造。箱式变电站常用于野外作业，如建筑工地、码头、机场等。

功能:箱式变电站用于高层住宅、豪华别墅、广场公园、住宅小区、中小型工厂、矿山、油田、配电系统中接收和分配电能的临时建筑场所。

牵引变电站

定义:牵引变电所的作用是将三相110千伏高压交流电转换成两个单相27.5千伏交流电，然后向铁路上下方向的接触网供电。牵引变电所两侧的接触网称为供电臂。两个臂的悬链线电压相位不同，通常由分相绝缘体隔开。相邻变电站之间的接触网电压一般是同相的，在此期间，除了用分相绝缘子隔离外，还设置了隔离亭，通过操作隔离亭的断路器或隔离开关来实现双向供电。

电力牵引专用变电站。牵引变电所根据电力牵引对电流和电压的不同要求，将区域电力系统送来的电能转换成适合电力牵引的电能，再送至沿铁路线空架设的接触网，为电力机车供电，或送至地下铁路等城市交通所需的供电系统，为地铁车辆或有轨电车供电。一条电气化铁路沿线有几个牵引变电站，相邻变电站之间的距离约为40~50公里。在长电气化铁路中，为了将高压输电线路分段，缩小故障范围，通常每隔200~250公里设置一个支柱牵引变电所。除了完成一般变电站的功能外，它还通过其母线和输电线路将高压电网发送的电能分配给其他中间变电站。

这里说一下分区亭:如前所述，它可以使相邻的两个接触网供电段并行或独立工作。若区厅两侧某段接触网发生短路故障，牵引变电所馈线断路器和区亭断路器在继电保护作用下可自动跳闸，切断故障段接触网，而非故障段接触网仍照常工作，事故范围减半。

位置:位于两个牵引变电所之间，增加供电的灵活性和可靠性。

角色:分相；跨区供电；缩小事故范围。
