电路基础知识 电路基础知识——电流和电压

电流和电压:

一、电路

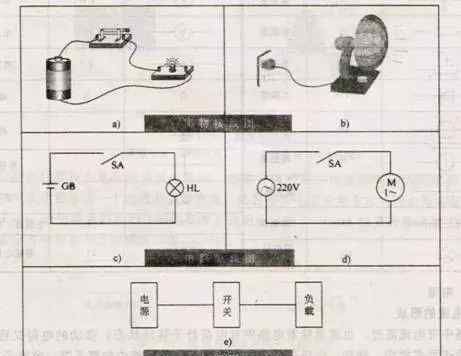

如图1-1a所示，干电池和小灯泡通过开关和电线连接。只要开关闭合，电流流动，小灯泡就会点亮。同样，当电风扇接通电源时，只要开关闭合，电流流动，电风扇就会转动。电流流过的路径叫做电路。

图1-1c和d是描述具有电气符号的电路连接的图，这些图被称为电路示意图，或简称为电路图。

图1-1e是用功能块表示电路中各部分之间关系的图，称为方框图。

在以上两种电路中，电源是提供电能的装置；开关是控制开和关的控制装置)；指电路；小灯泡和电机是消耗电能的设备，称为电器，也称为负载；电线在电路中起连接作用。

二、当前

1.电流的形成

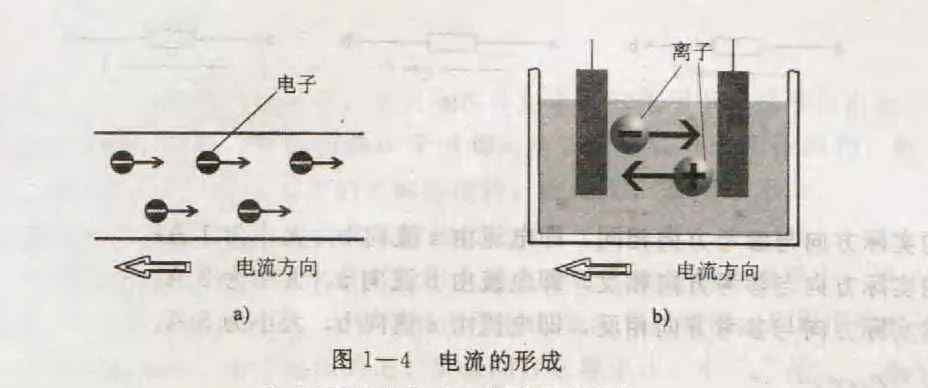

电流通过电路，意味着电路中有一个处于运动状态的电荷，运动的电荷也是载流子。载流子是多种多样的，比如金属导体中的自由电子，电解质中的离子。在外加电压的作用下，载流子的规则浪涌形成电流。

2.水流的方向

习惯上规定正电荷运动的方向是电流的方向，所以电流的方向实际上与电子运动的方向相反。

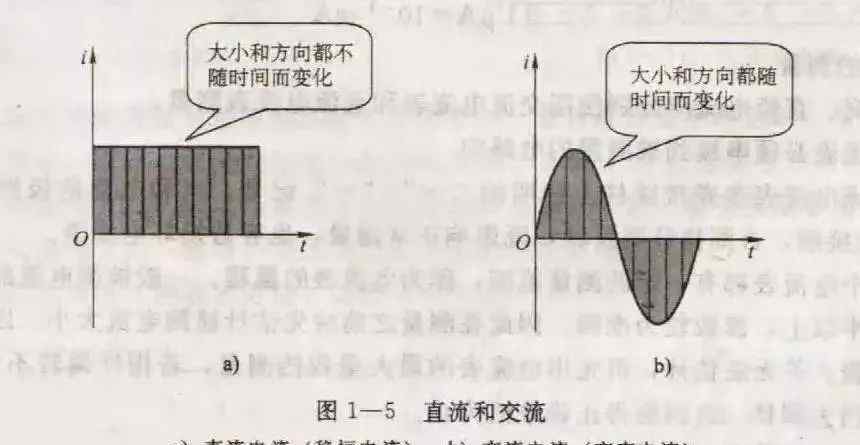

如果电流的方向和大小是恒定的，它被称为稳定电流，简称DC，由DC表示。如果电流的大小和方向随时间变化，那就是交流电，简称AC。例如，在图1-1所示的电路中，小灯泡由DC电源供电，称为DC电路；电风扇由交流电源供电，称为交流电路。

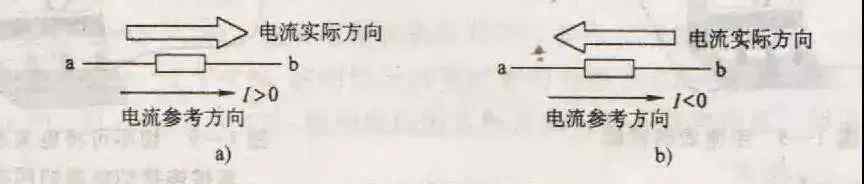

在分析和计算复杂的DC电路时，通常很难确定某一电流的实际方向。此时可以任意假设一个电流的参考方向，然后根据电流的参考方向求解方程。如果计算结果I >: 0，表示电流实际方向与参考方向相同；如果计算结果为1

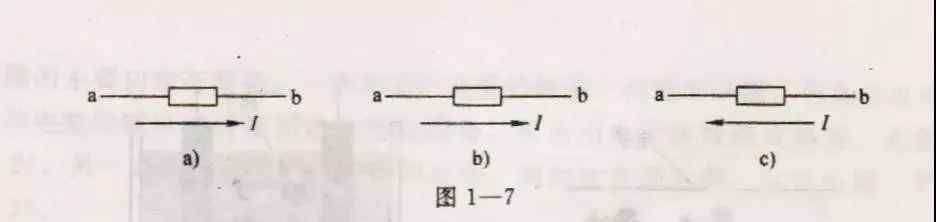

在图1-7所示的电路中，已经选择了电流参考方向。众所周知，I1=1 A，I2 =-3A，i3 =-5a，所以试着指出电流的实际方向。

解决方案:

I1的实际方向与参考方向相同，即电流从a流向b，大小为1a；

I2的实际方向与参考方向相反，即电流从B流向A，大小为3A；

I3的实际方向与参考方向相反，即电流从a流向b，大小为5A。

3.电流的大小

在单位实践中，通过导体横截面积的电荷越多，流过导体的电流就越强。如果在t时间内通过导体截面积的电荷为Q，则电流I可由下式表示:

I=Q/t

电流的单位名称是安培，简称安培，用符号a表示；电量单位的名称是库仑，简称库，用符号C表示..公式中，I，q，t的单位分别为a，c，s。常用的电流单位是毫安和微安。

1Ma=10-3A

1μa = 10-3mA

4.电流测量

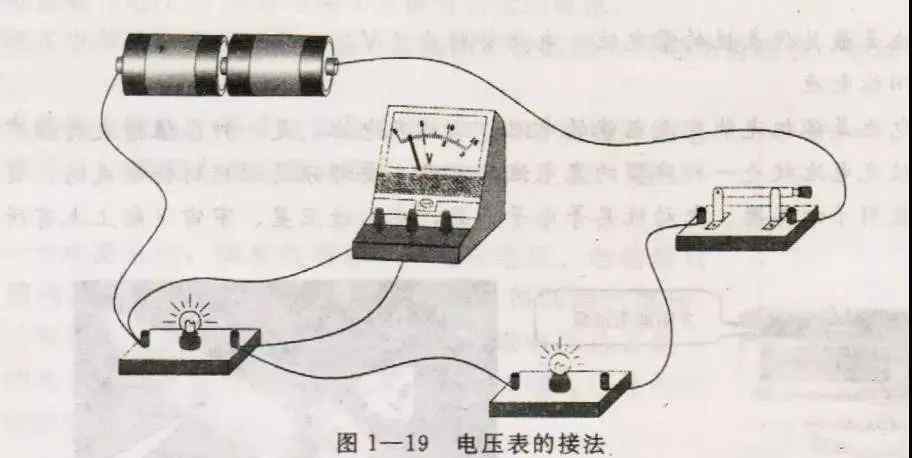

合理选择电压表的量程与电流表的量程相同。
