功率分析仪 功率分析仪的功率计算方法

三相电在工业领域随处可见，三相电的电气参数和电能质量也是工程师孜孜不倦的研究方向。本文通过功率分析仪测试三相功率的相关方法，了解三相功率测试的细节。

在测试三相电源的电压和电流时，我们常用的连接方式是3P3W、3V3A和3P4W。但是不同连接方式的功率计算过程略有不同。

首先，我们对测力原理有了初步的了解。对功率分析仪进行采样和计算时，计算公式基于以下内容:

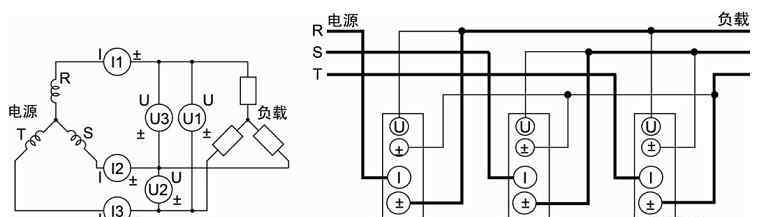

3V3A的接线方式如下:

图3

比如3P3W的推理方法和3V3A的接线测试方法表明P = P1+P2；

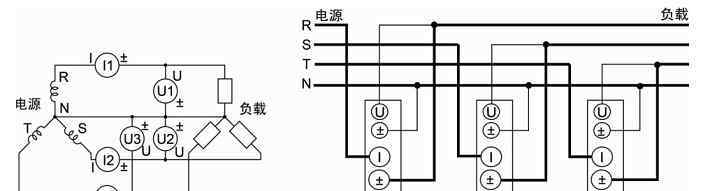

3P4W接线方式如下，计算结果为p = P1+p2+P3；

图4

根据上述计算方法，3P3W和3V3A连接方式的总功率只涉及P1和P2，在3V3A连接方式下，设计了三个测量通道进行电压和电流测试，但在最终的测试结果中，P3没有起到任何作用，换句话说，在3V3A连接方式下，某一相的功率不能表达实际意义。而在3P4W连接方式下，总功率P由三个测试通道的功率之和组成，三个通道的电压就是三相电对中性线的电压。P1、P2、P3可以代表各相的功率，即在3P4W连接方式下，各相的功率具有实际物理意义。

三相电源的应用已经渗透到各行各业，我们在测试中应该更加谨慎。普通电机采用3V3A连接方式，既能观察其三相功率平衡，又能准确测量其总功率；在电力行业，三相四线比较常见，用3P4W接线方式测试比较合理。目前，除了电力专业电能质量分析仪外，其他行业都可以使用电能分析仪测量电压、电流和功率。
