随着现代工业生产对节能、环保、质量和安全的重视,在线气体检测仪器发挥着越来越重要的作用,同时也对其性能提出了更高的要求。

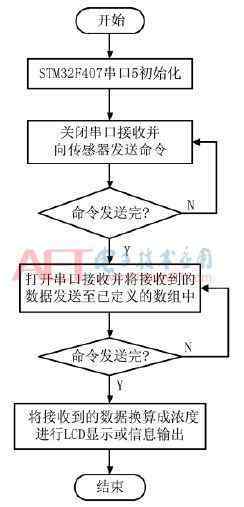

数字气体传感器采用单线串口的通信形式,其详细的数据输出流程图如图8所示。首先初始化主控制器芯片的串口,设置串口5的工作模式和波特率。为了防止返回的数据包含发送的数据命令,请关闭串行端口的接收模式,并开始发送字节。等待串行端口的中断标志变为1,表示命令已发送。然后打开串行端口,将接收到的数据发送到定义的阵列。发送后,将数组中定义的值转换为密度值,用于LCD显示或其他数据输出。

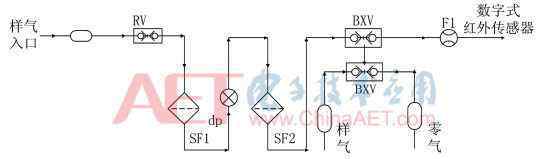

实验装置主要包括工业样气预处理装置、在线气体检测仪和数据信息处理平台。预处理模块是气体浓度检测的重要组成部分。工业现场气体中混入固体颗粒和水蒸气会影响采样精度,因此在气体通道上分别设置了固体颗粒过滤装置和水蒸气过滤装置。为了更好地控制气体流量,还增加了流量计。同时,预处理装置还可以输送零气体和标准气体,完成仪器的校准。图9是气体预处理装置的示意图。

4.2准确度测试

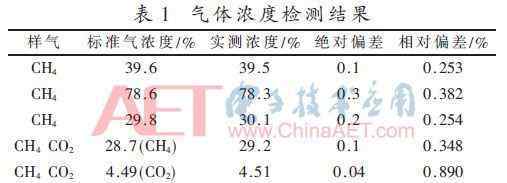

连续通入不同浓度的CH4气体,记录采集到的气体浓度数据。完成后,继续通入不同浓度的CH4和CO2气体,记录混合状态下组分气体的浓度。具体浓度数据信息见表1。

从表1可以看出,单通道传感器测量结果的最大相对误差不超过0.4%,多通道混合气体测量结果的最大相对误差不超过0.9%。结果表明,该气体检测仪具有良好的分析和测量精度,符合国家二级工业仪表标准。

4.3电流输出测试

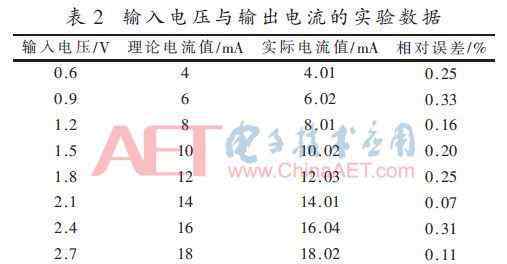

对4~20mA工业标准电流输出模块进行了实验分析。仪器工作时,首先将检测到的气体浓度值转换成相应的输入电压,然后通过AD5420转换成模拟电流输出。外负载电阻为235.5ω,引入浓度为2.63%的CO2。数据如表2所示。

从表2可以看出,气体检测仪的相对误差范围为0.07%~0.33%,满足仪器的性能要求。

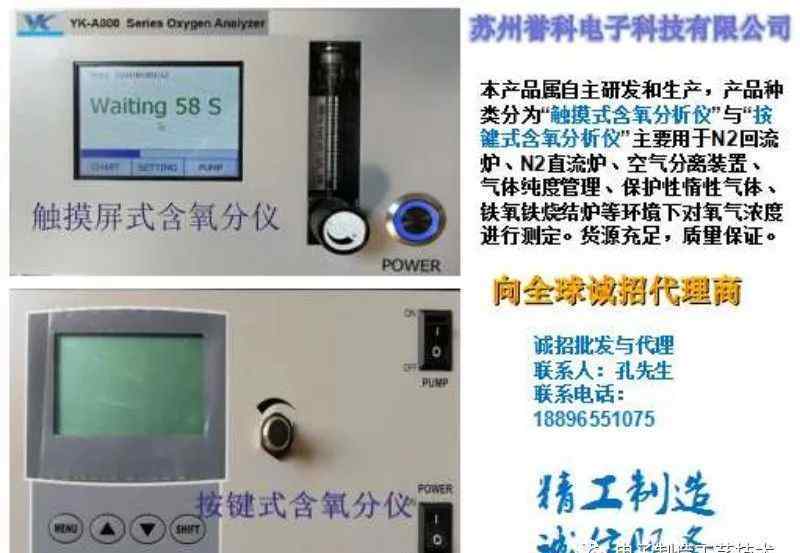

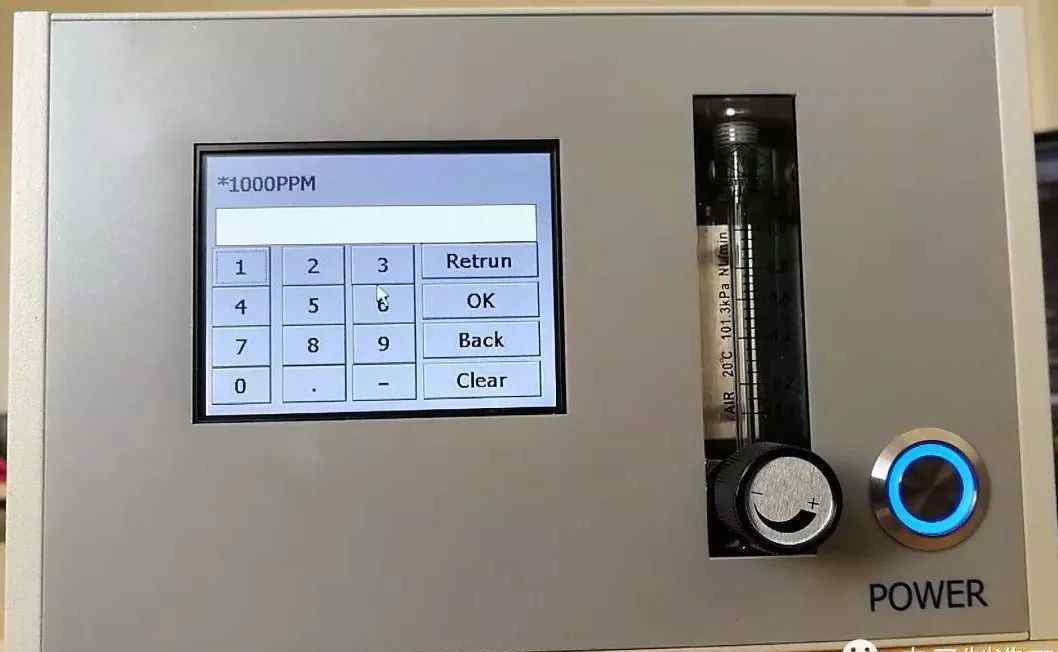

YK-A800系列触摸屏氧含量分析仪采用最新厚膜极限电压传输

传感器是一种以微处理器为核心的智能分析仪,可以检测氧气中的氧气

0 ~ 10/100/1000/5000 ppm,1%,25.00%氮氧混合物

气体中氧浓度的精确测量。

产品特性:

a)通过空气体中的一点校准,可以实现ppm ~%范围内氧含量的精确测量;

b)内置取样泵,泵的工作模式可通过软件设定;c)根据用户需要,可选择RS485或RS232数据通信接口;

d)通信波特率可以设置为4800、9600、19200中的任意一个;

使用注意事项

腐蚀性气体。)和有毒物质。)可能不包含在采样气体中,否则传感器可能测试不准确,采样气体可能不含液态水,甚至损坏传感器;

b)本产品主要用于测量N2回流炉、N2直流炉、空气体分离装置、气体纯度管理、保护性惰性气体、铁氧烧结炉等的氧浓度。如果需要在其他环境下使用,请联系制造商。

技术指标和性能

测试原理

最新厚膜边界电压传感器

测试范围

0 ~10/100/1000/5000ppm,1%,25.00% O2

操纵模式

触摸屏

采样模式

排气型

输出

4-20mA。DC

0-5/10V。DC

通信方法

RS232或RS485单向/双向数据接口,波特率可设置为4800/9600/19200

可重复性

1%.FS

错误

1%.FS

环境温度

0℃~+50℃

环境湿度

& lt80%相对湿度

电源

Ac 85V-265V。交流,50/60Hz,功耗小于20VA

样气温度

-10 ~ 50摄氏度

气体成分取样

无可燃气体或腐蚀性气体,粉尘量小于1mg/Nm3。

外形尺寸

L×W×H=340mm×250mm×177mm
