钢结构图纸知识总结【超详图解】

提示：

★钢结构图

※钢结构

由型钢连接而成的结构物，例如：钢梁、钢屋架、钢塔架、钢脚手架等。

※钢结构图

用来表示钢结构的图样。

※型钢

型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等。

★型钢的代号及标注

★钢结构中型钢的连接方法

※焊接

※铆接

※螺栓连接

一、焊接

将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。

1、焊缝类型及其符号

※坡口焊缝

※贴角焊缝

※塞焊缝

★焊缝的图形符号和辅助符号

2、焊缝的标注

在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。

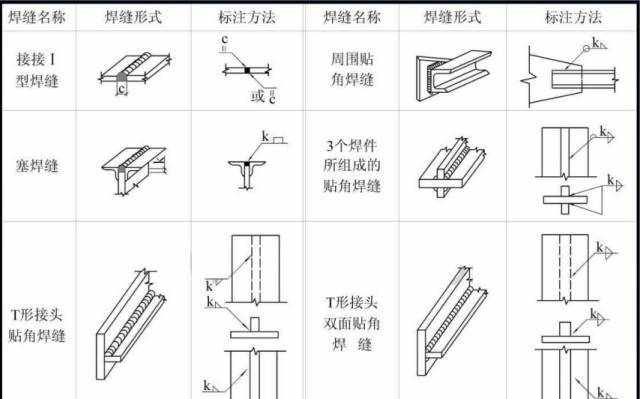

★焊缝的标注方法

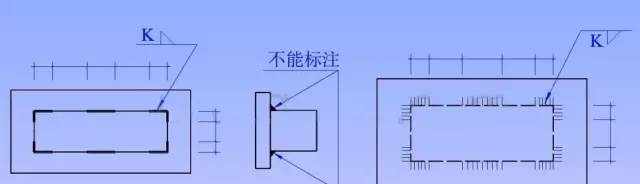

★焊缝不连续时的画法及标注

当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线

二、铆接

用铆钉将两块或两块以上的钢板连接在一起

★铆接分类

※工厂连接

※现场连接

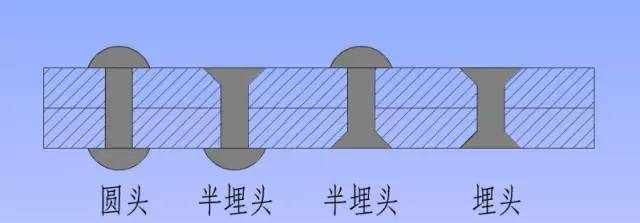

★铆钉类型

三、螺栓连接

※焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接

※连接方法

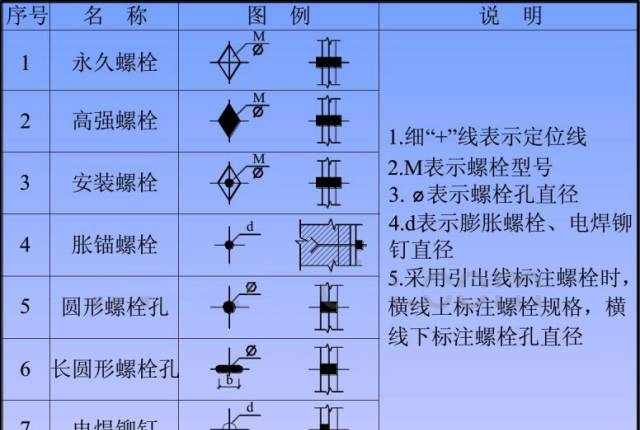

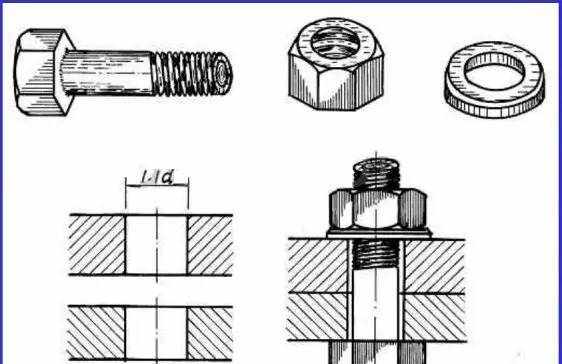

★螺栓、孔、电焊铆钉图例

钢梁结构图

概述

钢梁常用于大、中跨度桥梁中

钢梁的种类

※钢板梁

※钢桁梁

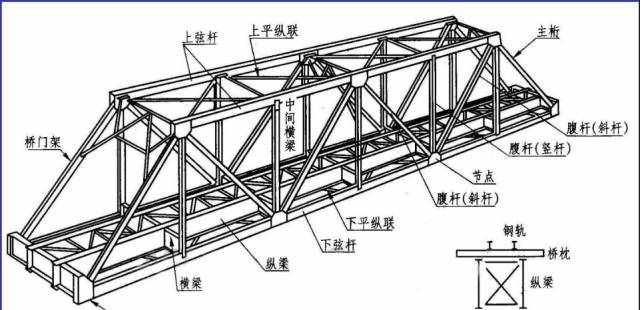

★下承式简支栓焊梁

★钢梁结构图的内容

※设计轮廓图

※节点图

※杆件图

※零件图

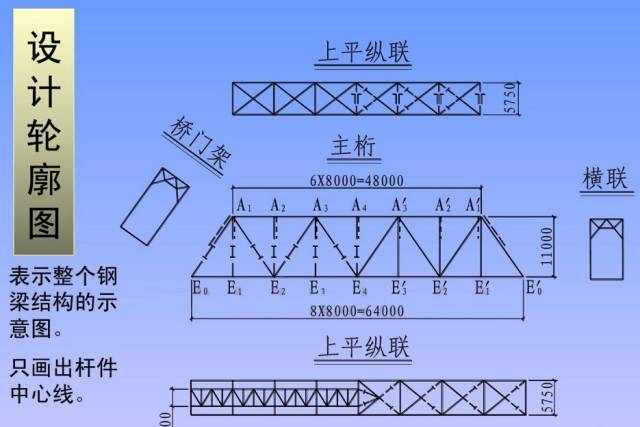

★设计轮廓图

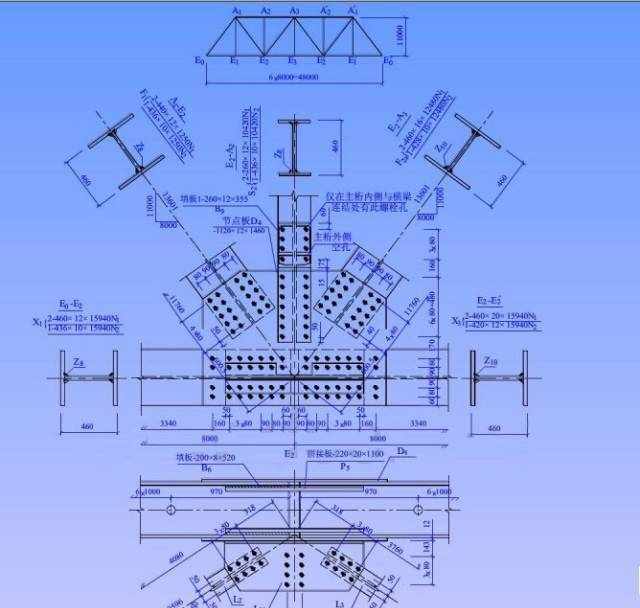

★节点图

★节点构造图

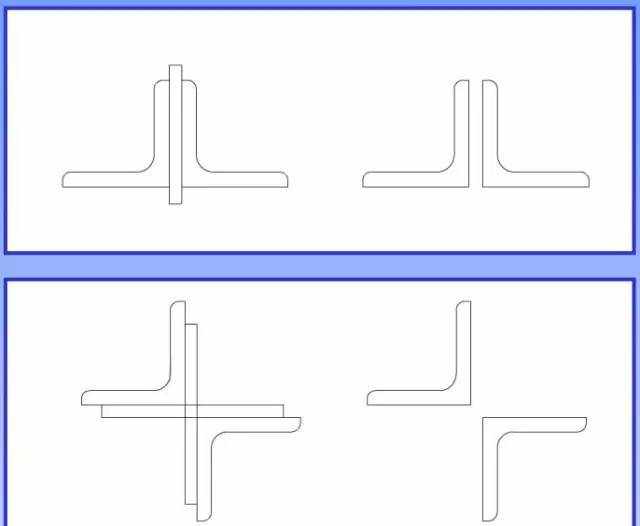

★拼接板、填板的拼装

★立体图

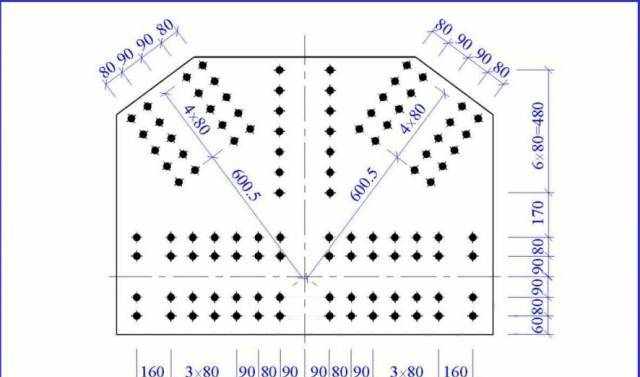

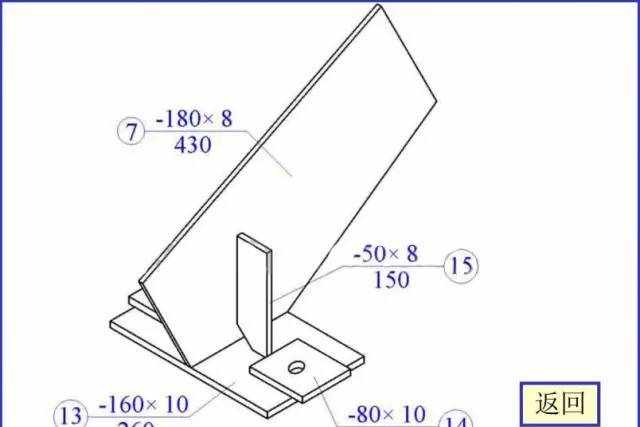

★节点板详图

★杆件图

★零件图

钢屋架结构图

概述

※钢屋架

※钢屋架结构图

屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。

★屋架简图

※屋架简图又称屋架示意图、屋架杆件几何尺寸简图。

※比例：1：100、1：200点这免费下载施工技术资料

※单线条表示，杆件长度直接注在单线条旁边。

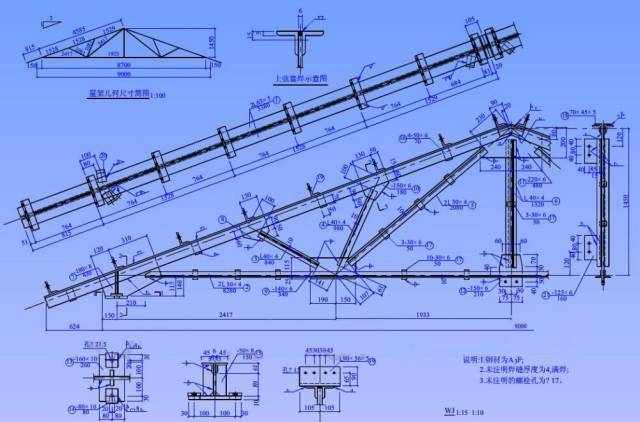

★屋架详图

※图样：立面图，上弦实形辅助投影，剖面断面图。

※比例：两种比例：

杆件轴线采用较小比例（1：20，1：15）

节点板、杆件、断面采用较大比例（1：10，1：5）

※图线：可见轮廓线——中实线

不可见轮廓线——中虚线

★杆件拼接

★支座节点图

★屋脊节点图
