国家标准图集《蒸发冷却通风空调系统设计与安装》（15K515）之空气-水蒸发冷却空调系统

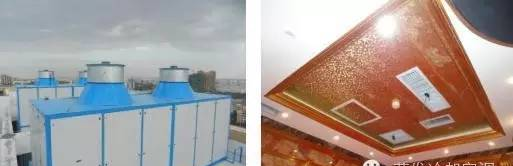

空气-水蒸发冷却空调系统主要有蒸发冷却冷水机组、蒸发冷却新风机组和室内末端组成。其中，蒸发冷却冷水机组能够产生温度为16-18℃的高温冷水，用来消除室内的显热负荷；蒸发冷却新风机组能够产生干净的新风，用来消除室内湿负荷，大多数情况下也可以用来承担一部分显热负荷；室内末端主要有进出高温冷水的干式风机盘管和进新风的各种风口。上述提到的蒸发冷却冷水机组和蒸发冷却新风机组根据主要功能段的不同，有多种形式，但在应用过程中，两级和三级蒸发冷却冷水机组应用最为广泛，而蒸发冷却新风机组也根据地域和建筑物特性的不同，可选用不同机组形式。

空气-水蒸发冷却空调系统可分为开式系统和闭式系统，开式系统主要考虑水质对系统的影响，在设计是可对蒸发冷却冷水机组提供的高温冷水进行水质处理，保证高温冷水的洁净度；闭式系统可以避免较差水质对末端干式风机盘管的影响，但机房需增加换热器，增加了能量损失。因此，在应用中，要根据实际情况选择使用何种空气-水蒸发冷却空调系统。

通过上面的介绍，可以看出空气-水蒸发冷却空调系统与常规空气-水系统存在区别，主要体现在：机组设备形式不同、供水温度不同、末端形式不同。通过理论研究和实际应用效果表明，该系统具有高能效、节能、环保优点。

在初步了解了空气-水蒸发冷却空调系统的系统的原理以及与传统空调系统的区别之后，本期微信为大家介绍的是空气-水蒸发冷却通风空调系统的设计选型计算的相关内容，希望能为感兴趣的朋友提供设计参考.

空气-水蒸发冷却通风空调系统的设计选型计算步骤如下：

1.设计对象：确定建筑物是否适合空气-水蒸发冷却系统。

2.室外空气设计参数：室外空气计算参数应采用夏季空气调节室外计算干球温度、湿球温度。

3.室内空气设计参数：

4.空调负荷计算：建筑物显热负荷、建筑物潜热负荷。

5.热湿比计算：

6.空调系统夏季送风状态点确定

7.蒸发冷却设备适用性判断

8.水系统形式

9.确定空调系统夏季送风量

10.确定新风量，末端风量

11.确定新风处理后的送风状态点Lx 延长连线至,使 ，过点作等d线，交90~95% 相对湿度线于Lx点，该点就是新风的送风状态点。

12.确定显热末端的送风状态点

过N点作等d线，连接LO并延长交线于点，该点即为风机盘管送风状态点;。

13.空调系统夏季排风量

14.蒸发冷却设备的效率

15.蒸发冷却新风机组设备选型

16.末端制冷量、风量计算及选型

17.蒸发冷却冷水机组选型

新风机组所需的供水流量

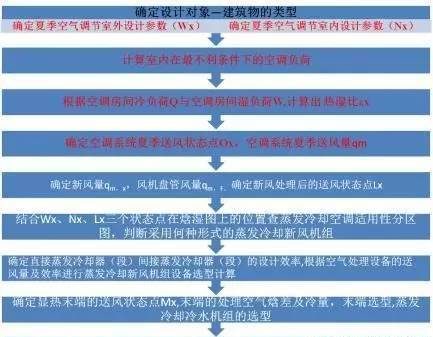

设计选型计算主要步骤流程图

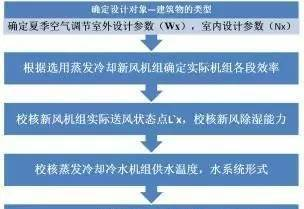

校核性计算主要步骤流程图

实例一 新疆自治区某医院

1.建筑概况

该医院位于乌鲁木齐市，地下1层，地上19层，总建筑面积46000m2。地下一层为车库，洗衣房等，地上一至四层为诊室、治疗室，五至十八层为病房、电教中心等，十九层为手术室。

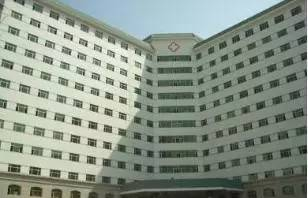

医院大楼主视图

2.设备选型

选用一台间接蒸发冷却冷水机组，约374台干式风机盘管，一台间接蒸发冷却新风机组，送风量100000m3/h，包括机组排风机、新风送风机在内的风机，总装机功率56kW。

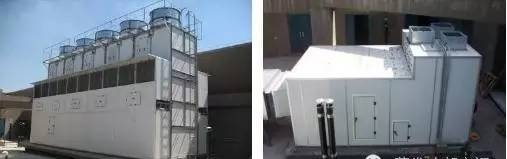

系统所用的间接蒸发冷却冷水机组（左）、间接蒸发冷却新风机组（右）

实例二 克拉玛依某大厦

1.建筑概况

该大厦位于克拉玛依市，总建筑面积21886㎡，空调面积14385.4㎡，其中，地上16559.86㎡，地下5327㎡，地上11层，地下1层，建筑总高度47.4m。

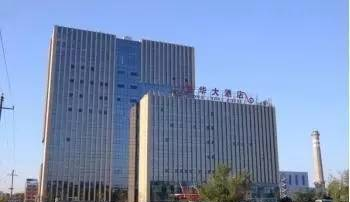

大厦主视图

2.设备选型

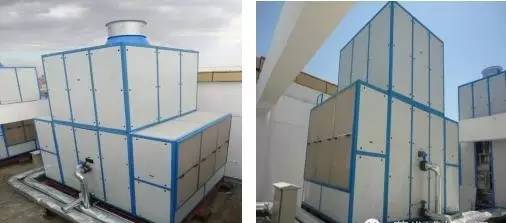

总共选用5台35t/h蒸发冷却高温冷水机组，单台制冷量280kW，额定功率19.5kW；1台26t/h蒸发冷却高温冷水机组机，制冷量210kW，额定功率8.8kW。

选用19台两级蒸发冷却新风机组，单台风量5000m3/h，额定功率1.5kW，选择2台单台风量2600m3/h两级蒸发冷却新风机组，额定功率1.0kW。共计选用干式风机盘管333台。

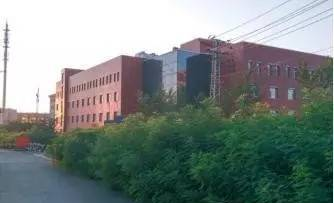

实例三 新疆神华米东热电厂综合培训中心大楼

1.建筑概况

该楼总建筑面积：5300m2，地上4层，建筑高度15.4m。一至二层为活动、培训室，三至四层为标准间、办公室。

2.设备选型

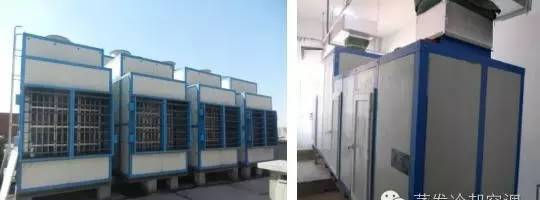

选择4台蒸冷冷却冷水机组，单台制冷量145kW，流量25m3/h，单台机组功率8.8kW。一层选择一台12000m3/h风量的两级蒸发冷却新风机组。二至四层各选择一台8000m3/h风量的两级蒸发冷却新风机组，制冷量90.9kW，功率5.29kW，机外余压400Pa。
