1.根据电线颜色标记电路
黑色-装置和设备的内部接线。
DC电路的棕色正极。
三相电路的红相C；
半导体三极管集电极；
半导体二极管、整流二极管或晶闸管的阴极。
三相电路的黄色a相；
半导体三极管的基极；
晶闸管和双向晶闸管的控制电极。
三相电路的绿相b。
蓝色——DC电路负极；
半导体三极管的发射极；
半导体二极管、整流二极管或晶闸管的阳极。
浅蓝色——三相电路零线或零线；直流电路的接地中性线。
白色的
三端双向可控硅开关的主电极；无特定颜色的半导体电路。
黄色和绿色(每种颜色约15 ~ 100 mm宽，交替贴附)-安全接地线。
红黑并-交流电路用双芯线或绞线连接。
2.根据电路选择导线颜色时，

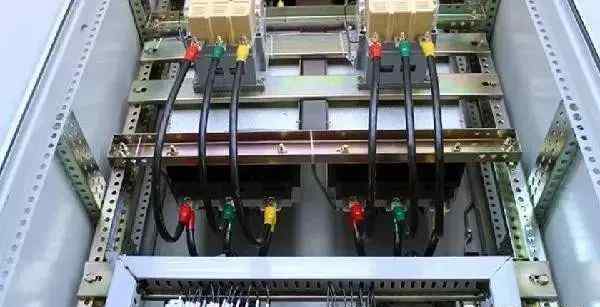

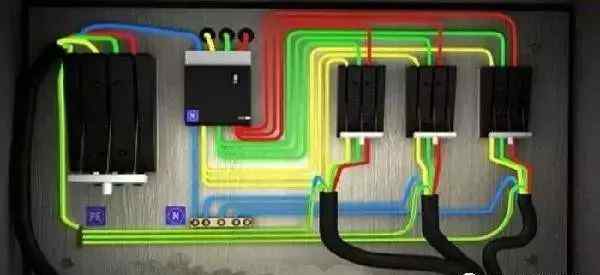

交流三相电路
a期:黄色；b相:绿色；c相:红色；
零线或中性线:浅蓝色；安全接地线:黄色和绿色。
由双芯线或绞合线连接的交流电路
红色和黑色平行。
直流电路
正极:棕色；负极:蓝色；接地中性线:浅蓝色。
半导体电路
半导体三极管集电极:红色；底座:黄色；发射器:蓝色。半导体二极管和整流二极管阳极:蓝色；阴极:红色。
晶闸管阳极:蓝色；控制电极:黄色；阴极:红色。
三端双向可控硅开关的控制电极:黄色；主电极:白色。
整个装置和设备的内部接线一般推荐:黑色；半导体电路:白色；
如有混淆:允许选择指定颜色以外的其他颜色(如橙色、紫色、灰色、绿色和蓝色、玫瑰红等)。).
当具体标记颜色时，
如果一根导线上可以标注两种或两种以上的颜色，根据电路的具体情况，应该根据电路中需要表达的某种含义来固定颜色。

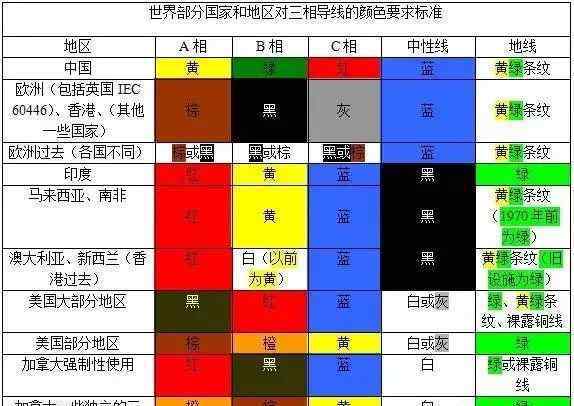

附表:各国三相导线颜色要求标准
此外，边肖还说了一句话:不同国家有地区差异，要具体情况具体分析，不能教条。进口设备的维护要特别注意，以万用表实际测量为准。有朋友修过德国和瑞士的设备。24v正负极为蓝色控制回线，有橙色正、白色负、绿色接地；在美国，蓝色是阳性，蓝色和白色是阴性。所以以上内容提供参考，大家可以一起进步！
