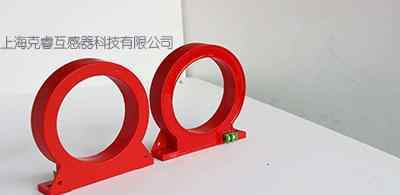

高灵敏度零序电流互感器
这种零序电流互感器主要用于中性点不接地或经消弧线圈接地的系统。
1.小电流选线装置用零序电流互感器
小电流选线装置本身没有整定值，零序电流只是装置的判据之一。要求零序电流互感器在一次接地电流小、非金属接地时也要有一定的输出，以满足装置启动的阈值。装置本身负载阻抗不大，但每个零序电流互感器都需要通过电缆与装置连接，所以电缆阻抗是零序电流互感器的主要负载阻抗，一般在2.5ω左右。经过多年的实践和实验，已知选用与小电流选线装置相匹配的零序电流互感器:
比率:150/5容量:5VA
或比率:40/1容量:2.5VA
当这两台零序电流互感器的负载阻抗为2.5ω时，一次输出约为20mA，一次输出为40A时，二次输出≥ 1A，因此没有严格的比值关系。
2.与DD11/60继电器一起使用的零序电流互感器
DD11/60继电器线圈并联阻抗为10ω，cos φ = 0.8。ENR-LJ(K)×A型零序电流互感器是其配套产品，当二次电流为60mA时，零序电流互感器一次电流≤4A。
3.与DL11/0.2继电器一起使用的零序电流互感器
DL11/0.2继电器线圈并联阻抗为10ω，cos φ = 0.8。ENR-LJ(K)×B型零序电流互感器为其配套产品，当二次电流为0.2A时，零序电流互感器一次电流≤10A..

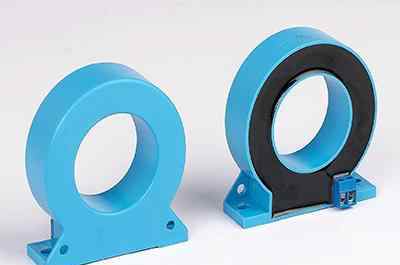

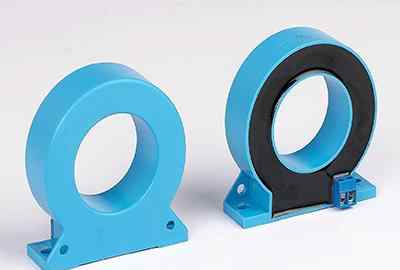

零序电流互感器
1.国家标准GB1208—1997
保护用电流互感器的误差限值在国家标准中有规定。
2.精度和容量(额定负载)之间的关系
国家标准规定:“在额定频率和额定负载下，电流误差、相位差和复合误差不得超过上表所列的限值。”因此，为了达到上述精度，所选零序电流互感器的容量应与次级电路(装置和电路)的阻抗相匹配。例如，当所选容量较大时，零序电流互感器在使用时会有正误差，反之亦然。
3.电容与二次阻抗的关系
Z=S/I2或S=I2×Z
其中:容量(额定负载)表示为“伏安”
I:次级额定电流，(5A或1A)用“a”表示
z:二次连接仪表或继电器的阻抗与二次连接线的阻抗之和，用“ω”表示。
例如，可变比率100/5容量:5vaz = s/I2 = 5/52 = 0.2 (ω)
150/5容量:10az = s/I2 = 10/52 = 0.4 (ω)
100/1容量:2.5 va z = s/I2 = 2.5/12 = 2.5 (ω)
变比50/1容量:1vaz = s/I2 = 1/12 = 1 (ω)
根据实例可以看出，1A二次电流所需容量较小，建议优先使用1A额定二次电流的零序电流互感器。
可变比率的选择
1.变压比:额定一次电流与额定二次电流之比
零序电流互感器的应用一般采用较小的变比，如50/5、75/5、100/5、150/5、200/5、20/1、50/1、100/1、150/1、200/1等。，因为只发生一次接地故障。接地电流很大时人们不让保护动作(不考虑避开负载电流)。
但由于一次绕组是只有一匝的电力电缆，50/5零序电流互感器的额定二次匝数只有10匝，因此50/5零序电流互感器的负载特性较差。当实际负载阻抗与零序电流互感器的容量不一致时，误差会很大，低于额定电流时误差会增大，所以在允许的情况下尽量选择较大的比值。
2.现有保护定值的时变比率选择
给定保护设置，可以轻松选择比率。
如果定值是一次电流为80A时的保护动作，可靠的国标是100/5或100/1。
3.电阻接地系统变比的选择
电阻接地系统的接地点电流由两部分组成，一部分是电容电流，一部分是中性点电阻电流，两者相差90o。故障线路的零序电流等于该线路的接地点电流和接地电容电流的矢量差，即等于所有非故障线路的接地电容电流和电阻电流矢量和的负值。
4.大电流接地系统变比的选择
中性点接地系统中的单相接地是单相短路。比值可以大一些，比如150/5以上和150/1以上的比值不能太小，否则不能避免不平衡电流。注意零线(n)不通过CT。
