油式变压器 干式变压器和油浸式变压器的区别和优缺点

干式变压器和油浸式变压器的优缺点

干换的价格比油贵。

就容量而言，大容量油变得比干油多。

综合建筑(地下室、楼板、屋顶等)宜采用干改。)和人多的地方。油变压器用于独立变电站。

箱式变压器中的变压器一般采用箱式变压器。室外临时用电一般采用油变压器。

施工过程中，应根据空选择干换和换油。空大时可选择换油，[/k0/]人多时可选择干换。

区域气候湿热，很容易使用换油。如果使用干换，必须提供强制空气冷却设备。

干式变压器和油浸式变压器的区别 1、外观

不同的包装形式，干式变压器可以直接看到铁芯和线圈，而油式变压器只能看到变压器外壳；

2、引线形式不同

干式变压器多采用硅橡胶套管，油式变压器多采用瓷套管。

3、容量及电压不同

干式变压器一般适用于配电，容量在1600KVA以下，电压在10KV以下，部分达到35KV电压等级；但油式电压互感器从小到大都能达到全容量，电压等级也能达到所有电压；中国在建的UHV 1000千伏试验线必须使用油变压器。

4、绝缘和散热不一样

干式变压器一般用树脂绝缘，自然风冷却，大容量用风扇冷却。油型变压器由绝缘油绝缘，线圈产生的热量通过变压器内部绝缘油的循环辐射到变压器的散热器(片)。

5、适用场所

干式变压器多用于需要“防火防爆”的场所，在大型建筑和高层建筑中容易采用；但油变压器在“事故”后可能会有油喷出或泄漏，有可能引发火灾。大多在室外使用，现场挖“事故油池”。

6、对负荷的承受能力不同

一般干式变压器应在额定容量下运行，而油式变压器过载能力较好。

7、造价不一样

同样容量的变压器，干式变压器的购买价格远高于油式变压器。

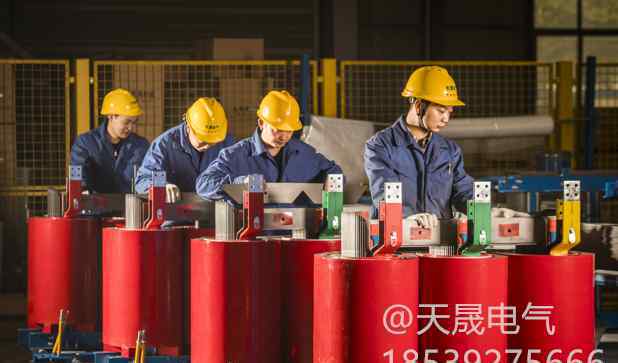

干式变压器的型号一般以SC(环氧树脂浇注封装型)、SCR(非环氧树脂浇注固体绝缘封装型)和SG(敞开式)开始

干式变压器和油浸式变压器的区别*

“当然，所有电力变压器都一样，磁路会有铁芯，电路会有绕组。最大的区别是“油型”和“干式”。也就是说，它们的冷却介质不同。前者使用变压器油(当然还有β油等其他油)作为冷却和绝缘介质，后者使用空气体或SF6等其他气体作为冷却介质。油浸式变压器是将铁芯和绕组组成的本体放入装有变压器油的油箱中。干式变常采用环氧树脂浇注封装铁芯和绕组，但也有一种现在使用较多的非封装型，绕组用专用绝缘纸浸渍专用绝缘漆，防止绕组或铁芯受潮。(而且因为它们在过程、用途和结构方面有不同的分类方法，它们是从不同的类别中派生出来的，所以我们是从一个狭隘的角度来看的。)

输出和消耗方面，目前干变的电压等级只有35kV，容量相位小于换油，约2500kVA。而且干变的制造工艺比同电压等级同容量的换油更复杂，成本更高。所以，目前从消费来说，石油比较多。但是由于环保、阻燃、耐冲击等优点。，常用于室内高需求的供配电场所，如宾馆、写字楼、高层建筑等。如果你只是一个变压器用户，了解这些应该就够了。"

各有利弊。油变压器成本低，维护方便，但易燃易爆。干式变压器由于其良好的耐火性，可以安装在负荷中心区域，以减少电压损失和功率损失。然而，干燥成本高、体积大、防潮性和防尘性差、噪音大。

从外表上是比较好区分的；

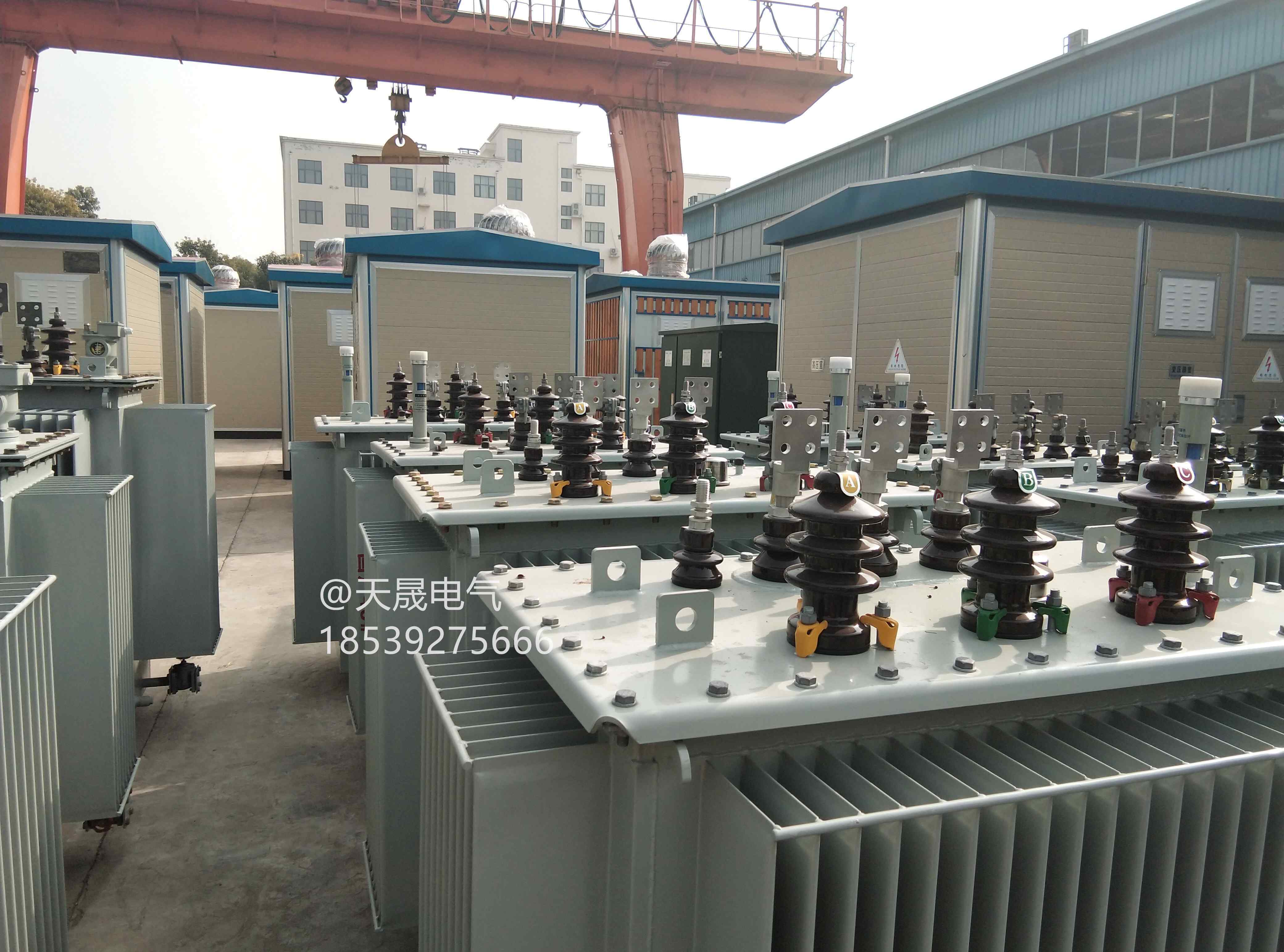

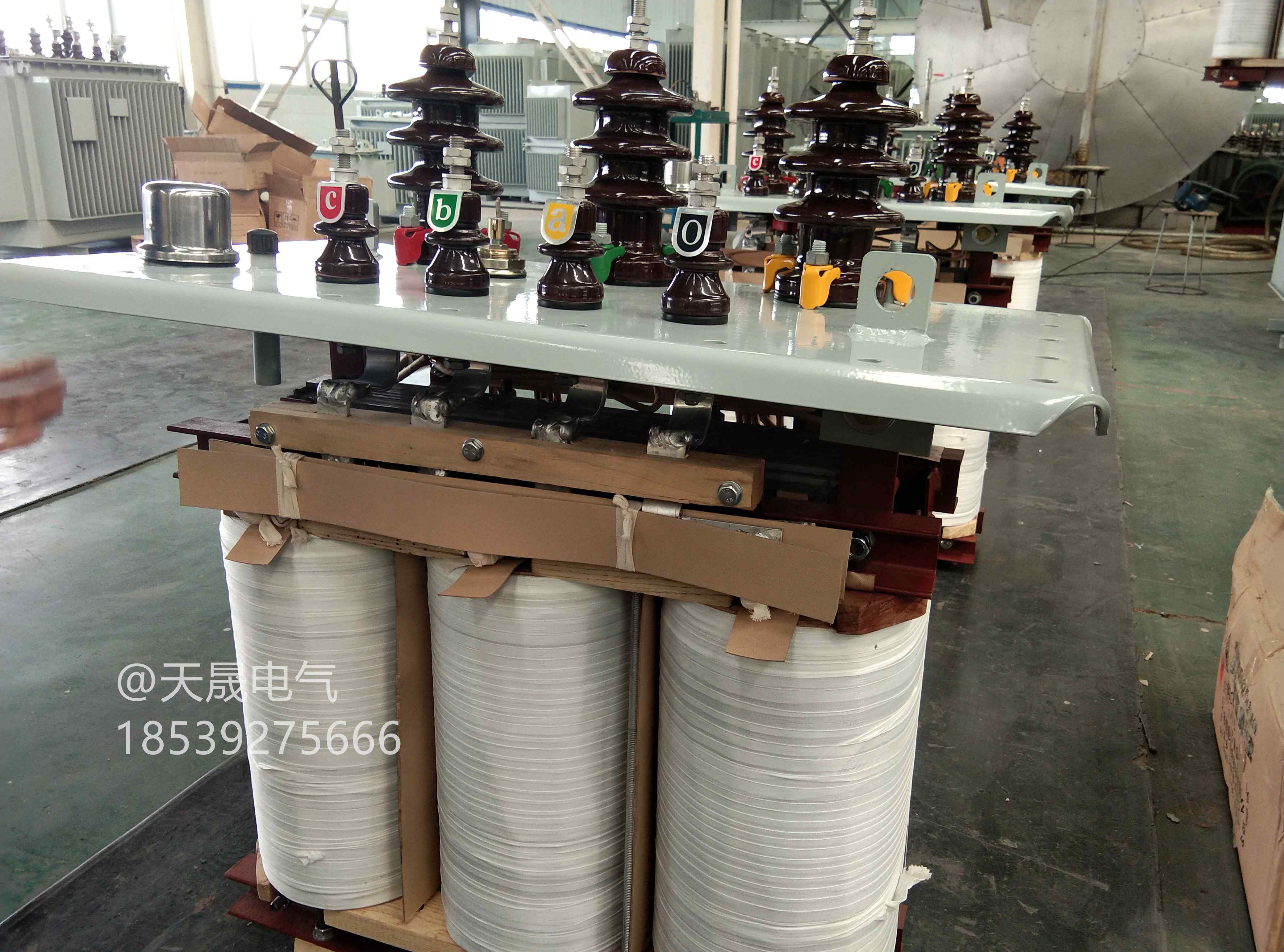

油浸式变压器和干式变压器最大的区别就是有没有“油”。因为油是液体，具有流动性，所以油浸式变压器必须有外壳。内壳为变压器油，变压器线圈浸在油中。变压器的线圈不能从外面看到；干式变压器没有油，所以不需要外壳，可以直接看到变压器的线圈；另一个特点是油浸式变压器上有储油柜，变压器油储存在里面，但现在新的油浸式变压器也有不带储油柜的变压器；

油浸式变压器为了散热方便，也就是为了内部流动绝缘油方便，在外面设计了一个散热器，就像散热片一样，而干式变压器没有这个散热器，散热靠的是变压器线圈下面的风扇，有点像家用空-调节的室内机。

油浸式变压器一般安装在单独的配电室或室外，因防火需要，干式变压器必须安装在室内，一般安装在低压配电室，与低压配电柜并列安装。
