cad虚线怎么画 CAD中如何快速绘制虚线？

我们经常在CAD绘图中使用虚线功能，它可以应用到CAD绘图的各个方面。例如，我们需要在绘制三视图、绘制窗口和进行一些区分时使用虚线。既然虚线应用广泛，那么在CAD中如何画虚线呢？今天我就教你怎么快速画虚线。

要画虚线，需要使用图层。只要使用不同的线型、线宽和颜色，就需要使用图层功能来区分它们。当然，虚线包含在线型中，所以在绘制虚线之前，应该创建一个新的层。那么如何创建一个新层呢？让我们一起看。

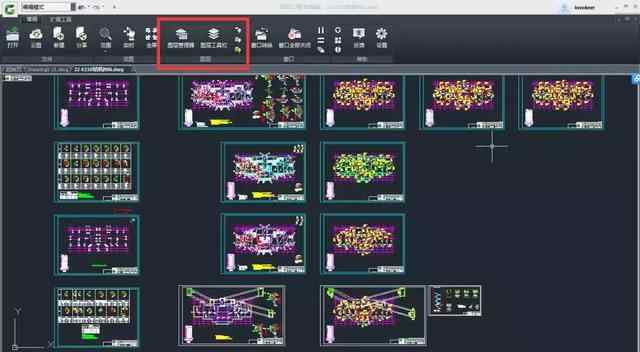

打开CAD软件陈豪云图电脑版后，在编辑模式下界面顶部的菜单栏中有一个图层管理器，如下图所示:

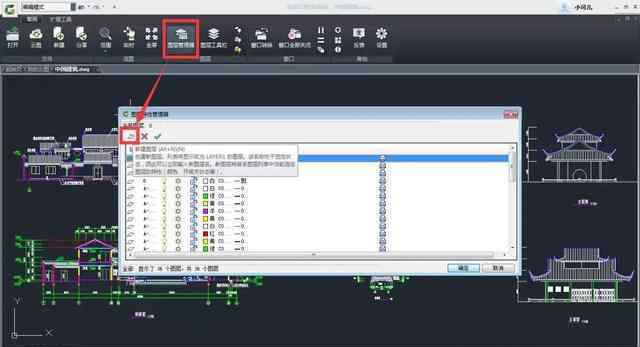

点击进入图层管理器，出现新建按钮，如下图:

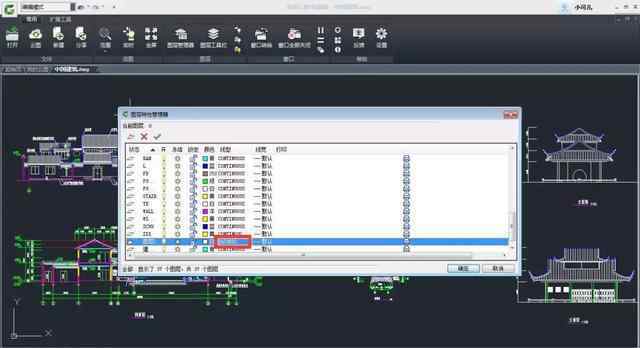

单击新建创建新图层，如下图所示:

图层创建后，可以在这里设置图层的名称、颜色、线型和线宽。我们今天的主要目的是画一条虚线，所以我们要修改的是线性函数。

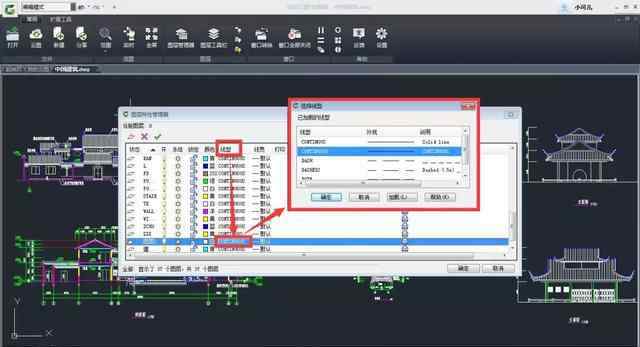

点击该层下的线型，弹出选择线型对话框，如下图所示:

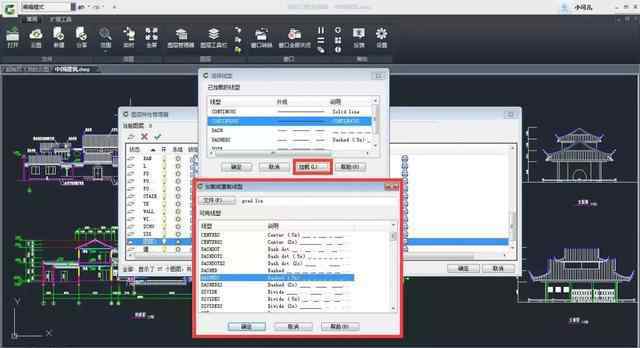

在对话框中，我们可以设置虚线。此对话框中有一些常用的线型。如果有我们需要的，点击相应的线型并确认。如果没有我们需要的虚线类型，您可以单击进入对话框。在此对话框中有多种线型可供我们选择，如下图所示:

选择相应的虚线类型后，点击确定，系统会提示是否过载。选择重载后，该线型将被添加到已加载的线型中。在此选择该线型，点击，如下图:

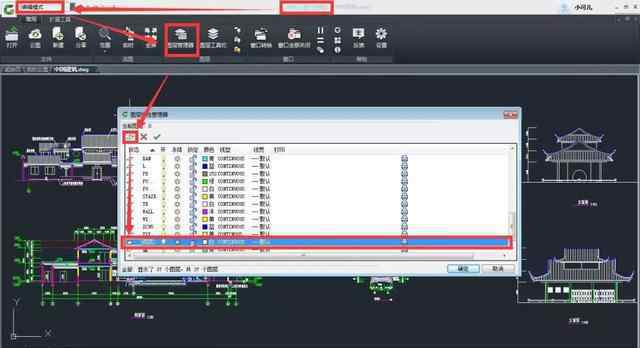

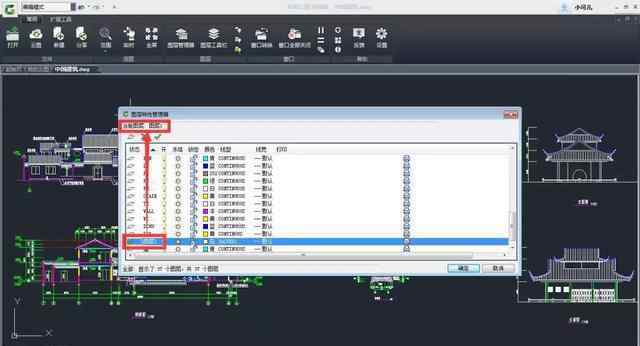

选择相应的虚线后，双击图层状态栏将其显示为复选标记。此时，上面的当前图层将显示图层的名称，如下图所示:

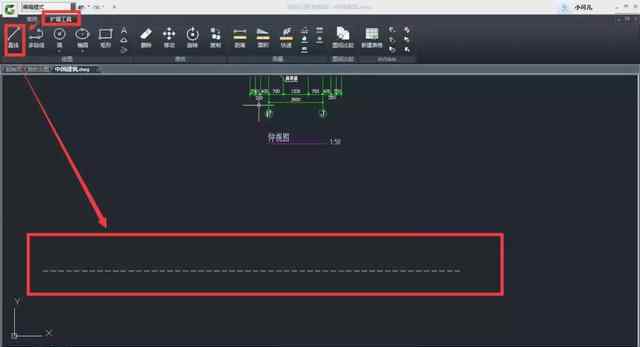

虚线设置成功后，进入扩展工具，选择直线功能。此时，所画的线就是虚线，如下图所示:
