CAD如何画六角螺母平面图 CAD如何画六角齿轮

给大家说一下CAD如何画六角螺母平面图

方法

• 1桌面打开新建CAD。
• 2首先CAD中，画一条中心线。
• 3接着，画一个圆，直径ø34.92。
• 4来自接着，画一个外切于圆的六边形。
• 5然后，在旁边画一条长度34.92的线段，并平移一份，平移距离为10.41。
• 6在六边形上画两条辅助线。
• 7从34.92线段的中点处画一条75°角的线段，长度没有规定。
• 8修剪多余的线段。
• 9按下图使用镜像命令，然后画圆弧。
• 10执行镜像命令，按下图方式镜像，然后修剪、删除多余的线段，并画一条直线将两边连接起来。

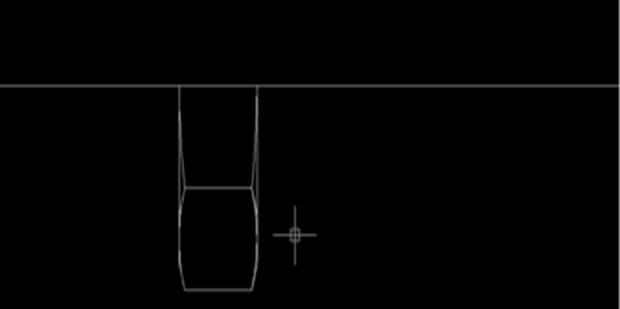

• 11再镜像，以中心线为镜像线。这样六角螺母的侧面就画好了。如下图。
• 12画上螺纹，并将中心线修剪，就有了下图中的效果。螺纹尺寸可以查螺纹表。
