什么是开关电源 开关电源由什么组成

开关电源由什么组成

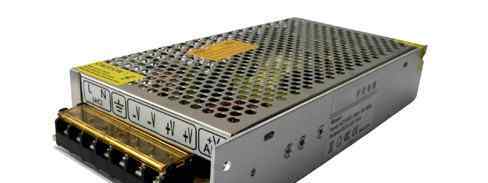

　　电源是各种电子设备必不可缺的组成部分，其性能优 劣直接关系到电子设备的技术指标及能否安全可靠地工作。由于开关电源内部关键元器件工作在高频开关状态，功耗小，转化率高，且体积和重量只有线性电源的 20%—30%，故目前它已成为稳压电源的主流产品。

　　电子设备电气故障的检修，本着从易到难的原则，基本上都是先从电源入手，在确定其电源正常后，再进行 其他部位的检修，且电源故障占电子设备电气故障的大多数。故了解开头电源基本工作原理，熟悉其维修技巧和常见故障，有利于缩短电子设备故障维修时间，提高 个人设备维护技能。

二.开关电源的组成

　　开关电源大至由主电路、控制电路、检测电路、辅助电源四大部份组成，见图1。

　　由式可知，改变开关接通时间和工作周期的比例，VO间电压平均值也随之改变，因此，随着负载及输入电源电压的变化自动调整TON和T的比例便使输出电压VO 维持不变。改变接通时间TON和工作周期比例亦即改变脉冲的占空比，这种方法称为“时间比率控制”(TimeRationControl,缩写为 TRC)。

按TRC控制原理，有三种方式：

　　1. 脉冲宽度调制(PulseWithModulation,缩写为PWM)

　　开关周期恒定，通过改变脉冲宽度来改变占空比的方式。

　　2. 脉冲频率调制(PulseFrequencyModulation,缩写为PFM)

　　导通脉冲宽度恒定，通过改变开关工作频率来改变占空比的方式。

　　3. 混合调制

　　导通脉冲宽度和开关工作频率均不固定，彼此都能改变的方式，它是以上二种方式的混合。
