干式变压器型号 如何划分干式变压器型号，这里超全！

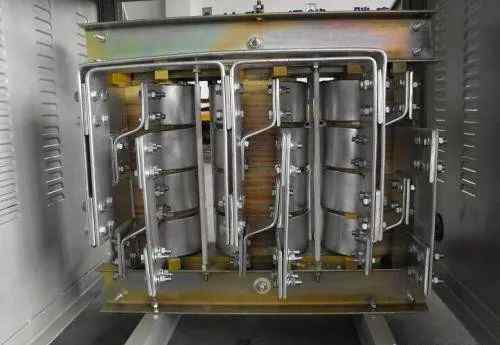

干式变压器是铁芯和绕组不浸在绝缘油中的变压器。干式变压器的类型如何划分

例如，(SCB10-1000KVA/10KV/0.4KV):S表示这个变压器是三相变压器，如果S换成D表示这个变压器是单相。c表示这个变压器的绕组是树脂浇铸的固体。b表示箔绕，如果是R表示绕线绕，如果是L表示铝绕，如果是Z表示有载调压(铜不标准)。10表示设计序列号，也称为技术序列号。1000KVA指该变压器的额定容量(1000 kva)。10KV表示一次额定电压，0.4KV表示二次额定电压。

电力变压器产品型号的其他字母顺序和含义。

(1)绕组耦合方式，含义:* *(未标注)；自藕(o表示)。

(2)相数，含义:单相(d)；三个阶段

(3)绕组外绝缘介质，含义分；变压器油(不标准)；空gas(g):gas(q)；成型固体浇注式(c):包裹式(CR):不可燃液体(r)。

(4)冷却装置的类型和含义；自然循环冷却装置(未标记):空气冷却器(f):水冷却器(s)。

(5)油循环方式，含义:自然循环(未标明)；强制油循环(p)。

(6)绕组数，意为点数；双绕组(非标准)；三个绕组。双分裂绕组(f)。

(7)调压方式，意义点；无励磁电压调节(非标准):有载调节抑制(z)。

(8)线圈线材，含义:铜(非标)；一个铜箔(b)；铝(l)铝箔(LB)。

(9)核心材料和意义；电工钢板(非标准)；非晶态合金(h)。

(10)特殊目的或特殊结构，意义分；密封型(m)；串联(c)；(q)用于起动；(b)防雷保护；音量调节(t)；高阻抗(K)地面站牵引(QY)；低噪声(z)；电缆引出线(l)；隔离(g)；电容补偿(RB)；用于油田动态照明(y)；辅助变压器(CY)；完全绝缘(j)；用于同步电机励磁(LC)。

压力转换器的型号

变压器的型号通常由符号组成，表示相数、冷却方式、调压方式、绕组铁芯等材料，以及变压器容量、额定电压和绕组连接方式。以下电力变压器型号代码的含义是什么？

JMB·YD·BK(C)DDG

D-单相S-三相J-油浸自冷L-绕组是铝线Z-调载SC-三相环氧树脂浇注

SG-三相干式自冷JMB-局部照明变压器YD-试验用单相变压器BF(C)-控制变压器(C为C型铁芯结构)DDG-单相干式低压大电流变压器

注:电力变压器后面的数字部分:斜线左侧表示额定容量(KVA)；对角线右侧表示一次侧额定电压(千伏)。

例如:1: SJL-1000/10为三相油浸自冷铝线双线圈电力变压器，额定容量为1000 KVA，高压侧额定电压为10 kV

电力变压器模型表示方法:基本模型+设计序号-额定容量(KVA)/高压侧电压

例如2:S7-315/10变压器

即容量为315KVA、设计编号为7的三相(s)铜芯10KV变压器是节能的。

例如3: SCR 9-500/10，s11-m-100/10

s-三相c-cast(干式变压器)r绕组类型9(11)-设计序列号500(100)-容量(KVA) 10 -额定电压(KV) m -闭合

型号含义:scz(b)9-xxxx/* * sc-三相固态成型(环氧浇注)z-有载调压b-低压箔线圈9-性能等级代码XXXX -额定容量(kVA) ** -额定高压电压(按额定值填充)变压器绕组数+相数+冷却方式+强制油与否

例如4: sfpz 9-120000/110

指一台三相(双绕组变压器省略绕组数，如果是三绕组，前面有一个S)双绕组强制油循环风冷有载调压变压器，设计序号为9，容量为120000KVA，高压侧额定电压为110KV。

例如5: SCB 9-2000/10

sc-三相固体成型(环氧树脂浇注)

B-低压箔线圈

9-性能级别代码

2000额定容量

10额定高电压

例如6: SCB9-2000/0.4 ~ 0.23 Dyn11

这是干式变压器的型号，表示s代表三相；c代表环氧树脂浇注绝缘；b配电变压器；2000年是容量KVA；0.4-0.23千伏低压侧额定线电压和额定相电压；Dyn11接线是指一次侧三相三角形连接，低压侧星形连接。低压侧电压为11点，即低压侧电压领先高压侧电压30度。

干式变压器的类型划分你懂吗？
