首先，检查主板的外部故障

1.检查手机是否正常开机。你可以连接到电脑，看看你是否能读取数据。因为有些手机黑屏启动不正常，经常会被淹或者掉。

2.区分黑色是否显示，如果两者都没有首先显示。

3.重新安装或更换显示屏，以测试是主板问题还是屏幕问题。

注:大部分显示屏是因为触摸电路异常而维修的。以下是完全不显示黑屏的维修。

其次，查看显示界面相关行1、

测量显示接口J5700对地的电阻

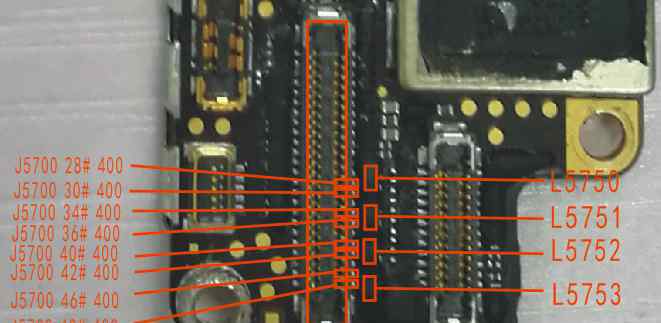

2.显示屏界面数据装卸线:28 # (400)、30 # (400)、34 # (400)、36 # (400)、40 # (400)、42 # (401)、46 # (399)、48 # (401)

如果数据线对地电阻异常，检查路径上的电感L5750、L5751、L5752和L5753是否正常。如果坏了，就把感应器的两端短一点。

电阻值异常大部分是CPU故障或对CPU断线造成的，小电阻值可能是CPU故障或短路造成的。

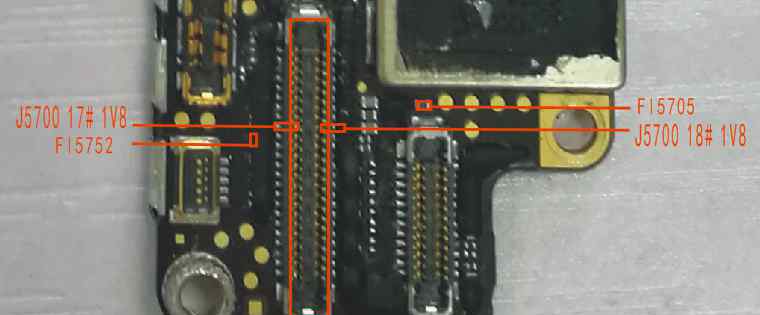

3.测试显示接口18#是否有1.8V这个电源不用装屏就能测出来。

如果没有，检查路径上的电感FL5705。如果坏了，可以短路，也可以直接用1.8V逻辑供电。

4.检查显示接口17#的复位信号是否为1.8V，CPU通路上有电感FL5752，容易断线短路。

三、检查并显示升压管相关线路

1.测试表明，电压提高了6V，可以在电容器C5606、C5604和C5602的非接地端测量。如果水容易断水，在启动时会产生大电流，或者没有6V的升压，所以必须更换相同的电容器。

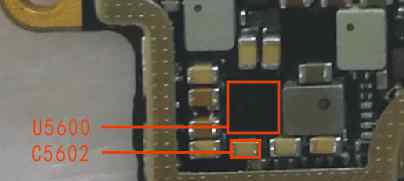

升压异常时，升压管U5600提供4V，可在电容C5690非接地端测量。

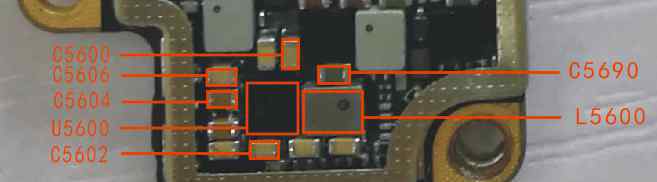

要测试升压电感L5600和升压电容C5600是否正常，必须更换一个部件。如果上述部件正常，但仍然没有6V，直接重新安装或更换U5600。

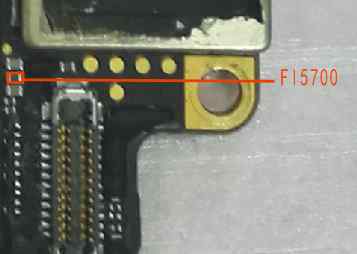

2.检查升压电源的5.7V是否正常。手机安装开机后，测量电容C5602的非接地端是否有5.7V。如果不正常，则是升压管U5600或输出路径泄漏造成的。路径上的电感FL5700容易断线，可以短路，路径上的接地电容可以去掉。

U5600 C3#可以测量1.8V打开信号屏幕显示接口22#，路径上的电感FL5700断开，可以短路。

以上条件均满足显示管U5600不输出的要求，显示管应重新安装或直接更换。

负5.7V如果不正常会导致花屏显示，比如白色竖条或者黑色。
