箱包跌落测试仪 新标准QB/T2922-2018 箱包振荡冲击试验技术要求

适用范围:适用于各种日常行李。

测试原理:将规定的载荷加载到行李中，通过手柄、背带(或全开拉杆)将行李提升到规定的行程，然后在重力作用下自由移动(拉杆测试采用匀速运动)，然后通过弹簧冲击力的吸收和释放，对行李进行冲击和振荡，从而测试手柄、背带、拉杆和箱体(袋体)的抗振荡冲击性能。

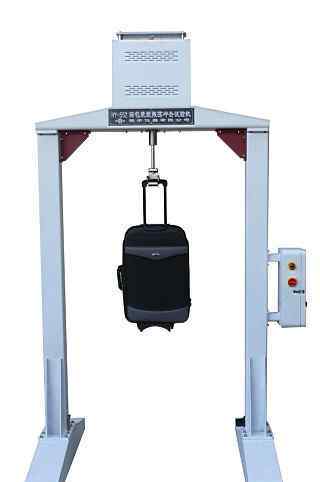

对应仪器:HY-552行李振动冲击试验机

设备结构:

1.冲击装置:包括下吸盘、上阻尼橡胶块、阻尼弹簧、下阻尼橡胶块、冲击杆和普通夹具(带肩夹具)。

下吸盘、上阻尼胶块、冲击杆和常用夹具的总质量为(8.1±0.2)kg。

冲击装置可上下移动，单向行程为(150±5)毫米。行程根据冲击装置30千克的施加载荷设定。

2.上吸盘和降噪器:上吸盘上装有气压、油压可调的降噪器，降噪器底面被压缩到与上吸盘底面同一水平时的弹力为(110±10)N..

3.阻尼弹簧:弹簧常数为(17.54±0.88)n/mm，弹簧截面为矩形(8.5mm×4.2mm)，长度为(165±5)mm，外径为(44.5±0.5)mm，内径为(25±0.5)mm。

4.阻尼橡胶块:阻尼弹簧两端安装一个外径(100±5)mm，高度(30±3)mm的圆柱形阻尼橡胶块。主要材料为肖氏A(85±3)硬度的热塑性聚氨酯。下端阻尼橡胶块的中心孔应能保证冲击杆自由平稳通过。

5.夹具:包括普通夹具和肩带夹具，可以安装在普通夹具中。常用固定物的骨侧应衬有软膜，以避免磨损样品。

肩带夹具的重量为(1.35±0.05)公斤，肩带的产品应固定在肩带夹具上进行测试。

6.控制装置:可调节振荡冲击率，设定并记录冲击试验次数，并具有样品中途落下时自动停止的功能。

试验要求:试验结束后，检查提把(侧提把)和拉杆是否脱落或损坏，金属配件是否损坏，缝线是否断裂或脱线，箱体(袋体)是否变形或损坏，或有无其他影响外观和使用功能的缺陷。将带拉杆的箱包放在拉杆疲劳试验机上，拉动拉杆5次，测量拉杆的拉力值。

结果表明:

结果用振荡次数和测试后产品的外观质量来表示

1、振荡次数根据测试结束时的记录数而定。

2.如果测试过程中提升手柄(侧提升手柄)或拉杆损坏，测试应终止。

3.对于有拉杆的样品，记录拉杆拉在一起时的zui力值，单位为牛顿(n)，结果保留为整数。
