配电箱，如UPS配电箱、计价器箱、照明配电箱等。，经常被我们的弱电合作伙伴接触到，但是有些人可能不了解里面的结构和接线，所以我们会用一个配电箱图纸来说明。
我们放上一张配电箱系统图，它更加规范和全面:
2.配电箱进线。从图中可以看出，这个配电箱是双向进线，一个公共电源，一个备用电源。

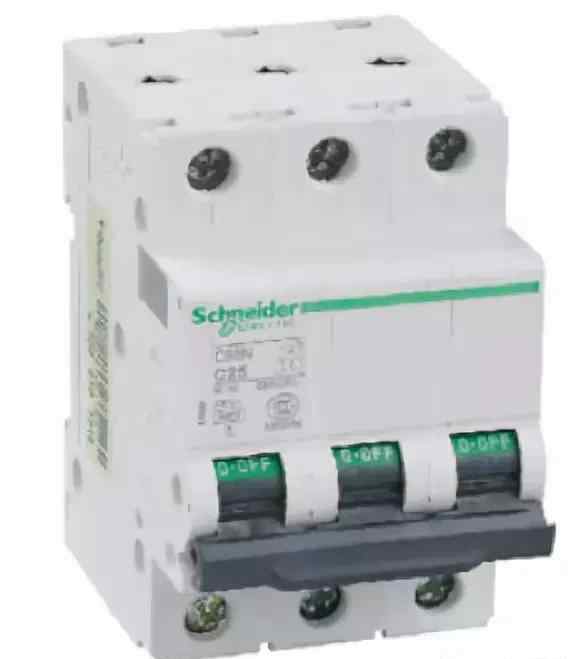

3.T160/3P 25A是该配电箱的进线断路器。型号上是施耐德T160系列微型断路器。3P代表三极，额定开断电流为25A。

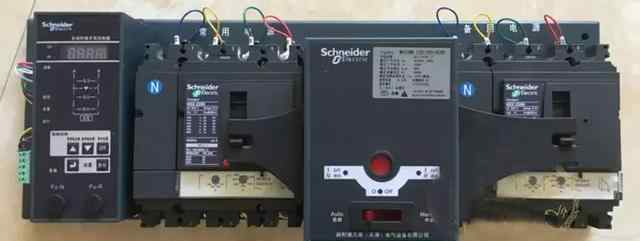

4.它是一个双电源开关。当普通电源突然故障或掉电时，会通过双电源开关自动投入备用电源。

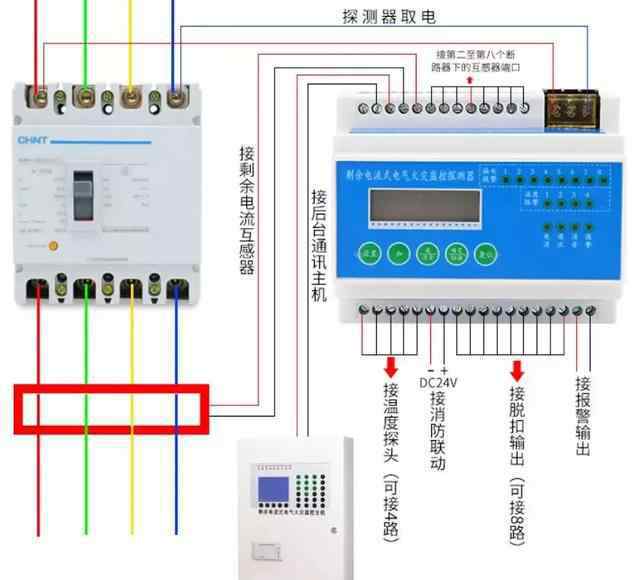

5.配电箱接漏电火灾报警器信号线，一根20号管的RVVP-4*1.0电缆，具体接线可参考下图:
6.电表。

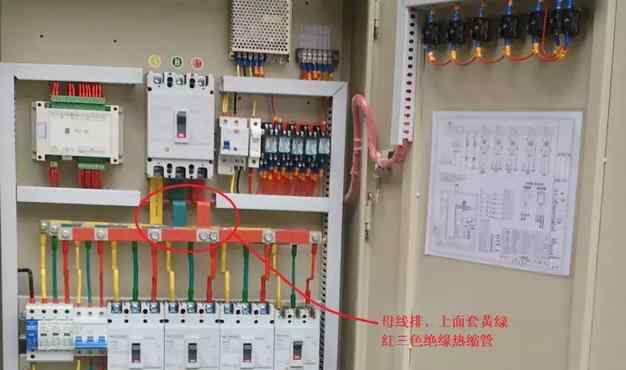

7.输出电路总线。有些大的配电箱会是母线，但小的可能不是。
8.出口电路。可以看出，这个配电箱的出线口是单相的，L2指的是B相回路。
9、熔断器，熔断器用于避雷器保护。
10.避雷器，用于配电箱的防雷，如图所示连接(本图熔断器位于下组，忽略上组，视为断路器):
11.火灾信号引自模块，是指连接漏电火灾报警器的信号线；控制信号来自控制室，是指电表与智能照明开关控制模块之间的通信信号。这两兄弟的通信电缆要先接数据采集器和通信网关。
12.所有出线均接4Kw EPS，为应急电源，全称应急电源。EPS旨在解决应急照明、应急照明、消防设施等一级负荷供电设备，提供符合消防标准的独立电路应急供电系统。该系统可以在紧急状态下提供应急电源，用于解决照明用电问题，或者只有一个商用电源缺少第二电源，或者替代发电机组形成第二电源。
EPS和UPS在使用和功能上有异同。具体区别请用百度。

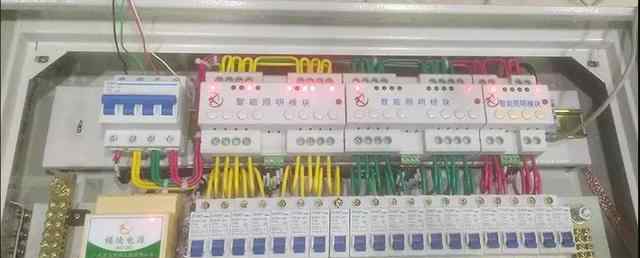

13.它是智能照明系统的开关模块。该图中框出了四个电路，表明这四个照明电路由智能照明系统控制。
14.出线电缆型号:WDZN为无卤低烟阻燃防火，BJV(F)为护套交联聚烯烃护套隔氧，3*2.5为3芯2.5平方线芯，SC15由15寸管敷设，WC敷设在墙内，FC敷设在地板或地面下，表示走线方式。
