数字信号处理系统 数字信号处理的基本组成及其特点?

转自银河电气,详情请点击:https://www.vfe.ac.cn/NewsDetail-2555.aspx

数字信号处理是指将事物的运动转化为一系列数字,并通过计算的方式从中提取有用的信息,以满足我们实际应用的需要。

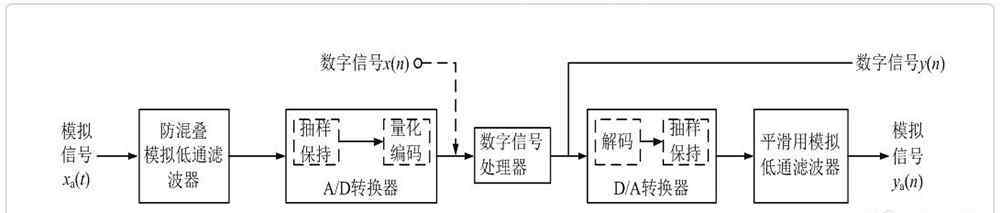

数字信号处理是用数字系统处理数字信号(包括数字化模拟信号)。图1是典型的数字信号处理系统的框图,该系统具有作为其核心部件的数字信号处理器,其可以处理数字信号和模拟信号。

图1数字信号处理系统框图

1.数字信号处理的基本组件?

当使用该系统处理数字信号时,如图1所示,输入数字信号x(n)可以直接发送到数字信号处理器,然后根据用户的需要进行处理后,直接从其输出端获得输出数字信号y(n)。

当使用该系统处理模拟信号时,应使用系统框图1中的所有组件。模拟信号xa(t)经抗混叠模拟滤波器滤波后,进入模数转换器(A/D)将模拟信号转换成数字信号,然后进入数字信号处理的核心部件,得到数字信号。如果需要数字信号,直接输出;如果需要模拟信号,它将通过一个数模转换器(D/A),然后被送到平滑模拟低通滤波器,以获得模拟信号。

二、数字信号处理有什么特点?

01.数字信号处理具有以下明显优势

1)精度高。模拟电路的精度由元件决定,但模拟元件的精度不容易达到10-3以上,而数字系统的精度只要14位字长的精度就可以达到10-4。在高精度系统中,有时只能使用数字系统。

2)灵活性强。数字信号处理采用数字系统,其性能主要由数字运算的系数决定。数字系统的系数调整只需要通过软件设计改变存储的系数,远比模拟系统的参数调整方便。

3)可靠性强。因为数字系统只有两个信号电平“0”和“1”,所以受环境温度和噪声的影响较小。模拟系统的各个组成部分都有一定的温度系数,其水平是不断变化的,容易受到温度、噪声、电磁感应等的影响。

4)可以实现多维信号处理。它不仅可以处理语音信号,还可以处理图像和视频等多维信号。

5)易于大规模集成。由于数字元件高度标准化,便于大规模集成和大规模生产,并且对电路参数要求不严格,产品成品率高。

6)轻松时分复用。由于数字系统参数调整灵活方便,为时分复用提供了可能。时分复用是指使用数字信号处理器同时处理几个通道的信号。每次增加一个信号,只需要增加一个存储系数的存储单元,不需要增加乘法器。

02、数字信号处理的局限性

1)系统复杂度高,成本高。模拟接口增加了系统的复杂性。

2)加工速度和精度的矛盾。影响处理速度的因素有算法的速度,转换器的速度,芯片的速度,但是转换器的速度和精度是矛盾的,要想达到高速,精度会下降。
