铁镍磁环 锰锌铁氧体磁环与镍锌铁氧体磁环有什么区别？

铁氧体磁环的电感分为锰锌铁氧体磁环和镍锌铁氧体磁环。煅烧的物料根据物料的不同而不同。

镍锌铁氧体磁环主要由铁、镍、锌的氧化物或盐通过电子陶瓷技术制成。

锰锌铁氧体磁环由铁、锰、锌的氧化物和盐制成，也是用电子陶瓷技术制造的。

两者在材料和工艺上基本相同，唯一不同的是锰和镍不同。就是这两种不同的材料，在同一个产品上的使用效果差别很大。

锰锌铁氧体磁环磁导率高。它可以在1兆赫兹到数百兆赫兹的频率范围内使用。除共模电感外，锰锌材料的阻抗使其成为70MHz以下应用的最佳选择。锰锌铁氧体磁环一般用在千赫兹到兆赫的频率范围内。可以制造电感器、变压器和滤波器的磁芯、磁头和天线杆。

镍锌铁氧体磁环具有低磁导率，可用于工作频率低于5兆赫兹的应用。对于70兆赫至数百千兆赫的应用，建议使用镍锌材料。镍锌铁氧体磁环可用于制造中周波变压器磁芯、磁头、短波天线杆、调谐电感电抗器和磁饱和放大器等。其应用范围和产品成熟度远优于锰锌铁氧体磁环。

两种磁芯混合在一起时，如何区分？下面介绍两种具体方法。

1、目测法:

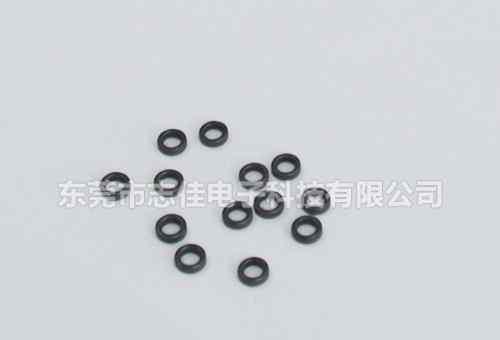

锰锌铁氧体由于磁导率高、晶粒大、结构致密，通常呈黑色。

然而，镍锌铁氧体的磁导率低，晶粒细小，多孔结构，呈褐色，特别是在生产过程中烧结温度较低时。

根据这些特点，我们可以通过目测来区分。目测是一种比较粗糙的方法，经过一些练习就可以掌握。

在明亮的地方，如果铁氧体颜色为黑色，有明亮的晶体，则磁芯为锰锌铁氧体；

如果铁氧体呈褐色，暗淡无光，晶粒不刺眼，则磁芯为镍锌铁氧体。

2.测试方法:

这种方法是可靠的，但需要一些测试仪器，如高阻表和高频Q表。
