齿轮是机械设备中最常见的传动零件,在利用CAD对其绘图时,通常不将轮齿绘制出来,一般采用简单画法。

单个圆柱齿轮一般用二个视图表达,规定画法中规定齿顶圆和齿顶线用粗实线绘制,分度圆和分度线用点划线绘制,齿根圆和齿根线用细实线绘制(也可省略不画);

在剖视图中,当剖切平面通过齿轮的轴线时,轮齿部分一律按不剖处理,此时齿根线则要用粗实线来绘制,齿轮的其他部分仍按照实际形状投影绘制。

一、打开AutoCAD2018软件,根据齿轮的分度圆直径,齿顶圆直径,齿宽等各项参数,绘制齿轮。如下图:

二、绘制出剖面线。

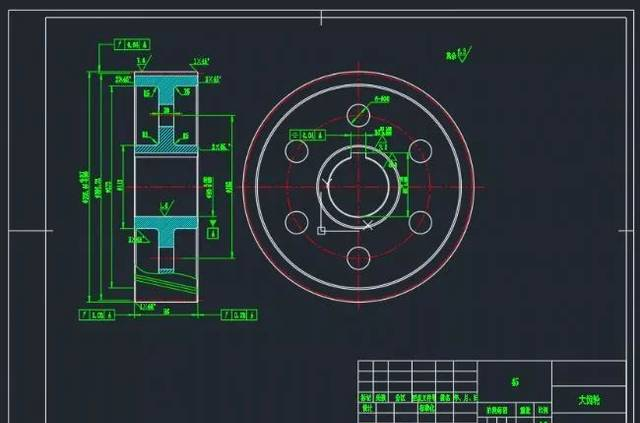

三、标上尺寸及各技术要求参数:

四、标注完整后如图所示:

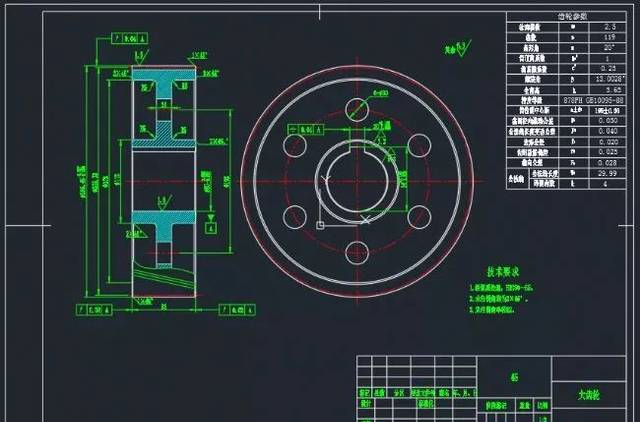

七、再把齿轮的参数表弄上,这样就完成了。在齿轮工作图中,除具有一般零件工作图的内容外,齿顶圆直径、分度圆直径必须直接注出,齿根圆直径规定不注;并在图样右上角画出参数表,应注写清楚齿轮模数、齿数、齿形角等基本参数(参数表中列出的参数项目可根据需要增减,检验项目按功能要求而定)。
