互锁 什么是电气互锁？自锁？电气自锁互锁原理图详解

电气联锁装置

电气控制中联锁的设置主要是为了保证电器的安全运行。它主要通过两个电气装置的相互控制实现联锁。实现方式主要有三种，一种是电气联锁。第二是机械联锁，第三是机电联锁。

▲联锁

电气联锁:将这两个继电器的常闭触电连接到另一个继电器的线圈控制回路中。这样，当一个继电器通电时，就不可能在另一个继电器的线圈上形成闭环。但是这个动作也可以通过机械联动来实现。三、机电联锁。比如高压柜里没有电，不打开开关就打不开隔离开关。如果上述开关不打开，接地刀闸将不会闭合。如果不拉接地刀闸，高压柜门不会打开，工作后才能检查开关。电气联锁是指通过继电器和接触器的触点实现联锁。例如，当电机正向旋转时，正向接触器的触点切断反向按钮和反向接触器之间的电气路径。机械联锁是通过机械部分实现联锁。比如两个开关不能同时闭合，这样一个开关闭合时，另一个开关机械卡死，不能闭合。电气联锁容易实现，灵活简单，两个联锁装置可以安装在不同的位置，但可靠性差。机械联锁可靠性高，但复杂，有时甚至无法实现。通常，两个联锁装置应安装在非常接近的位置。

普通电源恢复供电后可以自动切换到普通电源(当然不能切换)。该功能的电气实现称为电气联锁，也可以称为电气联锁。需要电机正反向运转的地方很多。例如，闸门的打开和关闭由电机的向下和反向旋转控制。电机的正反转是通过反转电源的相序来实现的。正向运行时，反向运行会造成相间短路，烧坏电气设备，避免了这种情况。正转时，交流接触器的辅助常闭触点串联在电机反转的控制电路中。换向交流接触器的辅助触点串联在电机关断的控制电路中。当电机正转时，利用交流接触器的常闭辅助触点切断换向电机的控制电路，使换向无法投入运行。

反转工作时，用交流接触器常闭辅助触点切断电机正转的控制电路，使正转运转不起作用。

电路分为主电路，也称为主电路(电源布线)，以及控制主电路的控制电路，也称为辅助电路。

交流接触器是带控制线圈的控制元件，可以是AC220V，也可以是AC380V。通电后可闭合，主电路可接通一次，使电机工作。用于控制线圈通断的电路是控制电路。

电气元件不通电时，闭合触点称为动态闭合触点，断开触点称为动态闭合触点。主电路的触点可以传递大电流。根据电机的尺寸选择不同尺寸的交流接触器。辅助触点连接在控制电路中，因此电流限制在5A。

自锁电气控制电路

接触器的特点——接触器一般有6个端子，其中3个为常开触点，2个为常闭触点，1个为线圈。当线圈通电时，所有常开触点闭合，所有常闭触点断开。

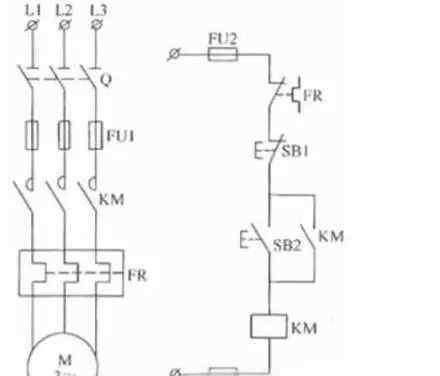

为了便于理解，请先看电路图:

▲自锁

在这个图中，左侧是主电路，右侧是次级电路(为了方便，我们省略了主电路和次级电路之间的连接)。这时我们只看二次回路，SB2是常开按钮，下面的KM是接触器线圈，上面的KM是接触器常开触点。

如果没有接触器，即图中没有标有KM的地方，按下SB2电路就上电，松开就断电(常开按钮功能，启动按钮用常开按钮)。因此，我们连接了接触器线圈，并将常开触点与SB2并联。因此，当SB2被按下时，线圈瞬间通电，使常开触点闭合，从而保证SB2释放时电路仍然通电。

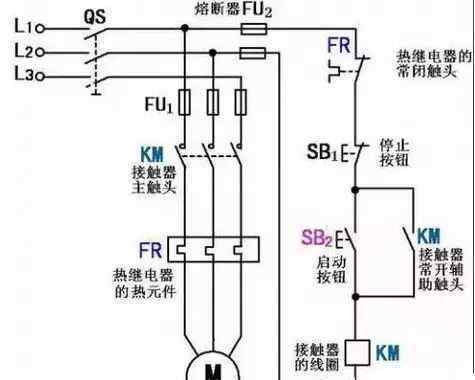

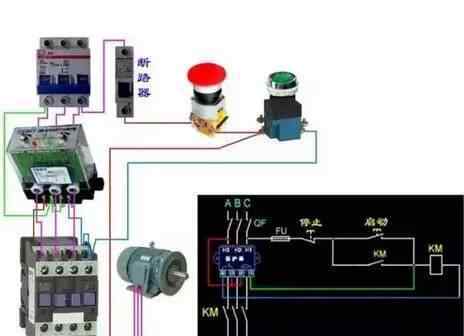

最常见的电路——自锁电路

▲最常见的电路——自锁电路

工作原理

一个

开始

电机启动时，合上电源开关QS，接通整个控制电路的电源。

当按下启动按钮SB2时，其常开点闭合，接触器线圈KM通电，可以拉入，同时闭合连接在SB2两端的辅助常开。

在主电路中，主触点闭合，使电机接通三相交流电源开始转动。

二次回路:SB2按下后电送到KM线圈，KM辅助触点接通后KM线圈也通电，形成两个电源。

当SB2启动按钮松开时，虽然SB2一路断开，但KM线圈仍然通过自身的辅助触点不断给线圈通电，从而保证电机继续运行。

这种依靠接触器常开辅助触点保持线圈通电的方式称为接触器自锁，也称为电气自锁。这对具有自锁功能的辅助常开触点称为自锁触点，这个电路称为自锁电路。

2

停止

要停止电机，按SB1按钮，接触器KM线圈失电解除，KM主触点和辅助触点断开，电机主电路和控制电路电源切断，电机停止工作。

当SB1按钮松开时，SB1常闭触点在复位弹簧的作用下再次闭合。虽然恢复到原来的常闭状态，但原来的KM自锁触头已经随着KM线圈断电断开，接触器不能再依靠自锁触头通电。

三

电路保护链路

保险丝FU1和FU2分别是主电路和控制电路的短路保护。热继电器FR用作电机的长期过载保护。
