pc104总线 老树开新花-PC104架构工业计算机主机板

PC104是古代的工控机总线。第一款PC/104主板诞生于1987年。1992年，IEEE编制了IEEEP996标准，定义为专门用于嵌入式控制的工业计算机总线。PC104作为一种嵌入式工业计算机总线，由于其结构紧凑、堆叠连接方便、抗震性能优异，在工业计算机行业得到了广泛的应用，各种升级版本也在慢慢衍生，包括PC104 8位版本、16位版本、PC104Plus版本和PC/104 Express版本。后两种总线类型不仅具有PC104结构紧凑和堆叠链路的优势，还支持越来越多地用于工业控制场景的高速PCI和PCIe总线。

采用PC104总线标准开发的单板工业计算机，一般称为PC104主板，常用于自动化控制、数控机床控制等工业领域，是非常经典的单板计算机。

PC104单板机的主要优点如下:

1.紧凑型版本，典型的PC104单板工业电脑大多是96mmX90mm大小，便于主板灵活布局。

2.PC104单板工控机通过PC104总线接口扩展PC104模块，堆叠连接方便牢固，采用单板工控机和扩展模块引脚插孔一一对应的堆叠连接方式，抗震性能优异。此外，该模块可以作为完全兼容的总线背板，实现多层模块的堆叠。

3.低功耗性能好。

PC104单板机的缺点也很明显:

1.产品成本更高。由于PC104单板工控机的尺寸限制，版本架构较小，增加了研发成本和生产成本。

2.堆叠式连接限制了PC104单板工控机的功耗和模块功耗，使得产品性能难以大幅提升。

尽管存在缺点，但PC104单板工业计算机仍广泛应用于要求高稳定性的工业自动化应用中。同时，随着CPU工艺的发展，低功耗的嵌入式X86 CPU慢慢应用到PC104单板机上，很好的兼顾了低功耗、高效率的特点。

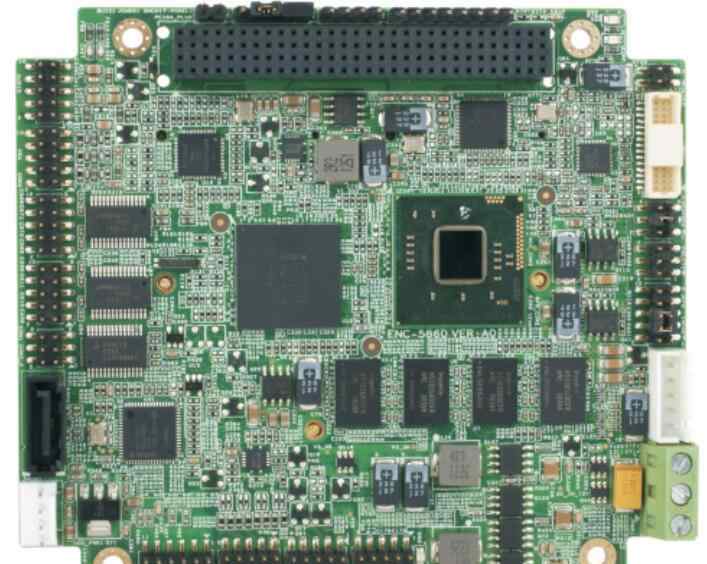

SBC-PCN2600是典型的PC104单板机，搭载Intel N2600 CPU，能效比好。主板的全板功耗只有7W。SBC-PCN2600配有2G DDR3内存和各种工业总线，包括PC104Plus、SMBUS、I2C、硬件看门狗、GPIO等。，支持LVDS+VGA异步或同步双显示。

SBC-PCN2600的主要规格如下:

英特尔凌动雪松小道处理器N2600

板载2GB DDR3

美国英特尔公司

3600系列图形媒体加速器

支持LVDS+VGA，同步或异步双显示

12V输入，

4个USB，4个串口，PC104接口

1个全长迷你PCIe和1个半长mSATA用于存储

1个英特尔82583V千兆网卡

直流高质量2KV EFT保护

公平竞争委员会、欧洲委员会、有害物质限制标准认证

无风扇，支持宽温度运行
