一、箍筋表示法:

φ10 @ 100/200 表示箍筋为φ10，加密区间距为100，非加密区间距为200，均为双肢箍。

⑵ 10 @ 100/200 表示箍筋为φ10，加密区间距为100，非加密区间距为200，均为四丝袖口。

φ8 @ 200 表示箍筋为φ8，间距为200，为双肢箍。

φ8 @ 100 /150 表示箍筋为φ8，加密区间距为100，四臂箍，非加密区间距为150，双肢箍。

首先，梁上主筋和梁下主筋同时表示:

3 φ 22，3 φ 20表示上部钢筋为3 φ 22，下部钢筋为3 φ 20。

2 φ 12，3 φ 18表示上部钢筋为2φ12，下部钢筋为3 φ 18。

4 φ 25，4 φ 25表示上部钢筋为4 φ 25，下部钢筋为4 φ 25。

3 φ 25，5 φ 25表示上部钢筋为3 φ 25，下部钢筋为5 φ 25。

二.梁上部钢筋的表示方法:

2根φ 20是指两根φ 20钢筋，呈长条形布置，用于双肢袖口。

2 φ 22+表示2 φ 22为一般长度，4φ12用于架设6肢箍的支撑。

6 φ 25 4/2表示上排钢筋为4 φ 25，下排为2 φ 25。

2φ 22+2φ 22表示只有一排钢筋，两个在转角，两个在中间，排列均匀。

三、梁腰钢筋的表示方法:

G2 φ12表示梁两侧的结构配筋，每侧一根φ12。

⑵ G4 φ 14表示梁两侧的结构配筋，每侧两个φ 14。

N2 φ 22表示梁两侧的抗扭钢筋，每侧一根φ 22。

N4 φ 18表示梁两侧的扭力杆，每侧两根φ 18杆。

四.梁下部钢筋的表示方法:

4 φ 25表示只有一排主筋，4 φ 25全部伸入支座。

⑵ 25 2/4表示有两排钢筋，上排钢筋为2 φ 25，下排钢筋为4 φ 25。

6 φ 25 /4表示有两排钢筋，上排钢筋为2 φ 25，不伸入支座，下排钢筋为4 φ 25，均伸入支座。

⑷ 2 φ 25+3 φ 22 /5 φ 25表示有两排钢筋，上排钢筋为5。2 φ 25入轴承，3 φ 22不入轴承。下排钢筋为5 φ 25，排列较长。

动词 （verb的缩写）标记示例:

KL7300×700 Y500×250

φ10@100/200 2Φ25

n4φ18

4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25

□———————————□———————□———————————□

4Φ25 2Φ25 4Φ25

300×700

N4φ10

KL7 300×700是指框架梁7，三跨，截面宽度300，高度700。

Y500×250表示梁下腋生，宽500，高250。

N4 φ 18表示梁腰的抗扭钢筋。

φ 10 @ 100/200 2 φ 25表示箍筋和立杆。

-0.100表示光束上皮的高度。

N2B12指梁两侧各设两根12扭纵杆，每侧各设一根。

12的两个纵向结构肋布置在G2B12指梁的两侧，每侧一个。

n表示扭杆，G表示结构杆！

七

没标N的是结构钢筋G，G是15d，N是LaE

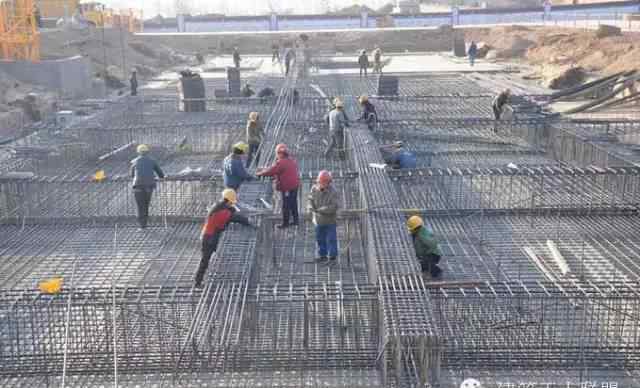

钢筋计算的基本方法

钢筋计算的基本方法

第一章梁

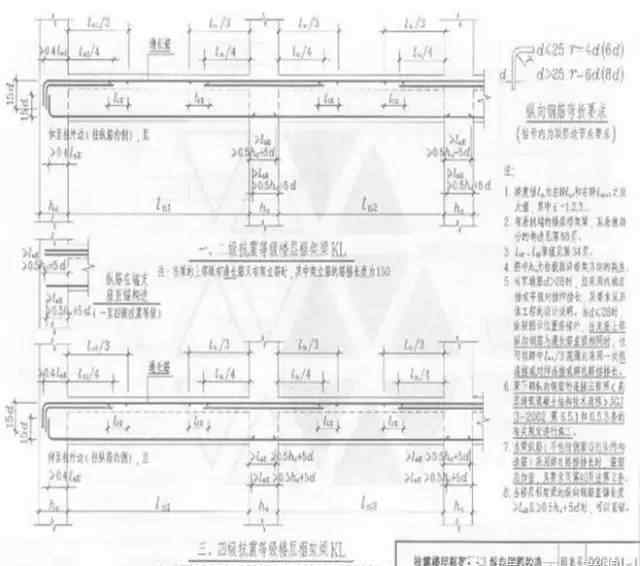

第一节框架梁

一、第一跨配筋的计算

1、上层贯通钢筋

上部贯穿钢筋的长度 =贯穿跨度的净跨度长度+前后端支座的锚固值

2.端部支撑的负强化

端撑负筋长度:第一排为LN/3+端撑锚固值；

第二行是LN/4+端支撑的锚固值

3.下部加强件

下部钢筋长度=净跨度长度+左右支座的锚固值

注:无论是否布置下纵筋，计算结果都是相同的，所以在标记梁的下纵筋时，我们不能输入布置信息。

以上三种钢筋都涉及支座锚固，那么如何在软件中实现03G101-1中支座锚固的判断？

现在我们来总结一下以上三种类型钢筋的支座锚固判断:

支座宽度≥Lae，≥ 0.5hc+5d，为直锚，取Max{Lae，0.5Hc+5d}。

钢筋端部支撑的锚固值=支撑宽度≤Lae或≤ 0.5hc+5d，为弯锚，取Max{Lae，支撑宽度-保护层+15d}。

钢筋中间支撑锚固值= =Max{Lae，0.5Hc+5d}

4、腰部肌肉

结构配筋:结构配筋长度=净跨长++2×15d

扭转加固:算法与通过加固相同

5、系带

拉杆长度=+2×11.9d+2d

拉筋数量:如果平法输入中没有给出拉筋间距，那么拉筋数量=×；如果给定钢筋间距，则钢筋数量=钢筋长度/钢筋间距。

6、箍筋

箍筋长度=+2× 11.9d+8d

箍筋数量= × 2++1

注:由于扣除保护层时构件扣在纵向钢筋的外皮上，我们可以发现每一保护层处扣除的受拉钢筋和箍筋的直径值较多；另外，我们在预算中计算钢筋长度时，是根据外皮计算的，所以软件会自动补充扣除的长度。因此，支撑计算增加了2天，箍筋计算增加了8天。

7、钢吊架

吊杆长度= 2 *锚具+2*斜截面长度+次梁宽度+2*50，其中框架梁高度>:800mm夹角= 60°

≤800mm夹角= 45°

二、中跨配筋的计算

1.中间支撑的负筋

中间支撑负筋:第一排为ln/3+中间支撑值+ln/3；

第二行是ln/4+中间轴承值+ln/4

注:当中跨两端支座负筋延伸长度之和≥该跨净跨长时，配筋长度:

第一行是跨度的净跨长++；

第二行是这个跨度的净跨度长度++。

其他配筋计算与第一跨配筋计算相同。

三.尾跨配筋的计算

类似于第一跨配筋计算

四.悬臂跨度配筋的计算

1、主筋

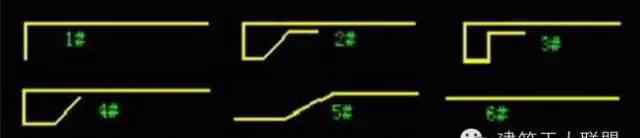

对于03G101-1，软件中有六种悬臂钢筋，如下图所示

这里我们以2 #、5 #和6 #钢筋为例进行分析:

2 #钢筋-悬臂上部穿筋=净跨长+梁高+次梁宽+钢筋弯距次梁内侧50mm层保护层+钢筋斜长+下部钢筋锚入梁内+支座锚固值

5 #钢筋-上下钢筋= ln/4+支撑宽度+0.75 L

6 #钢筋-下钢筋= =Ln -保护层+15d

2.马镫
