套管 套管的正确做法，你知道吗？

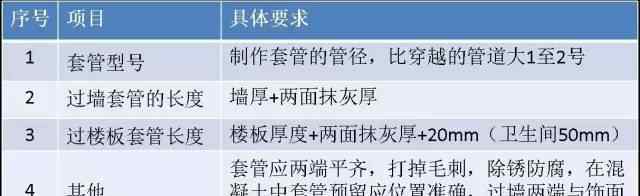

套管安装前，应先制作套管:根据机电管线综合图，专业工程师逐层统计刚性防水套管、柔性防水套管和一般包装套管的数量，根据结构壁厚确定预埋套管的长度，并详细列出各种类型的套管；预留孔的位置和位移偏差符合规范要求，在允许偏差值内，套管要求如下表所示。

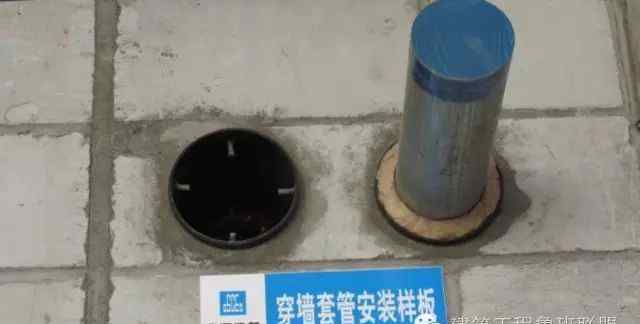

↓做一个真实的套管样品↓

各部分套管安装示意图:

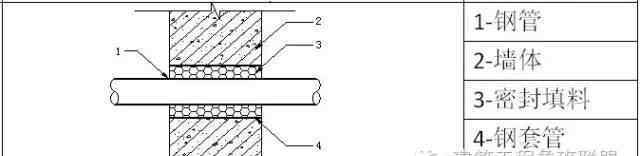

建筑物墙壁或地板的外壳:

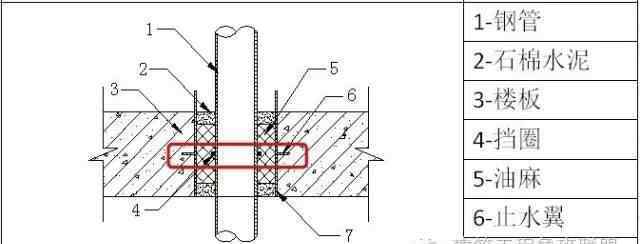

有防水和防火要求的地板:

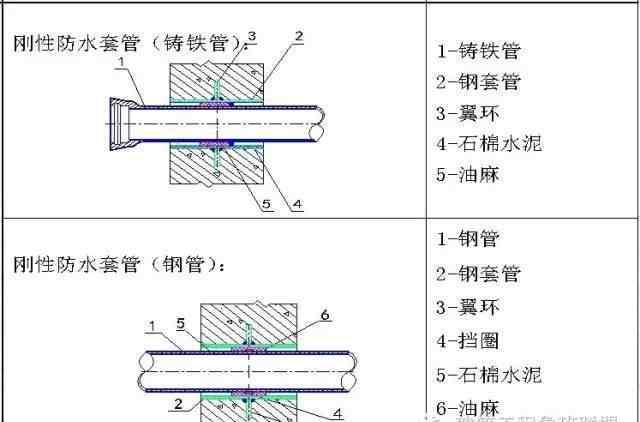

穿地下室建筑外墙:

地下钢筋混凝土水池或水箱的进水管和出水管应设置防水套管；

地面穿防水墙、屋顶等建筑物外墙；

↓套管安装现场案例展示↓

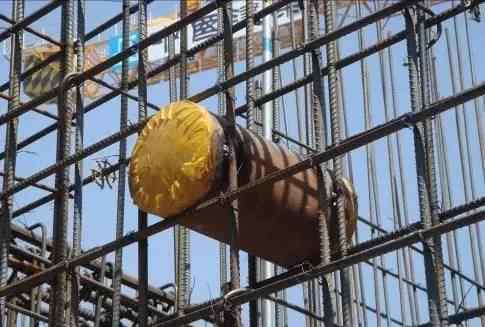

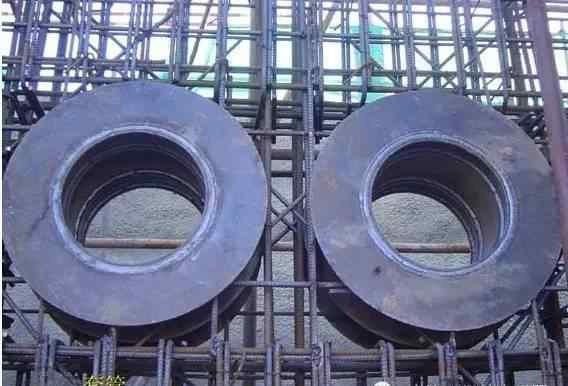

主体结构钢筋绑扎好后，根据深化设计图的立面几何定位，然后将刚性防水套管放入钢筋内。

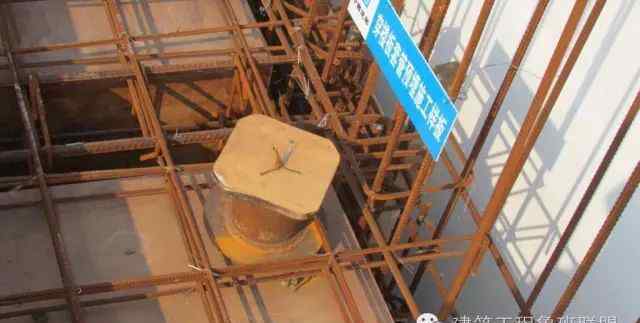

地板外壳

二级结构墙体套管

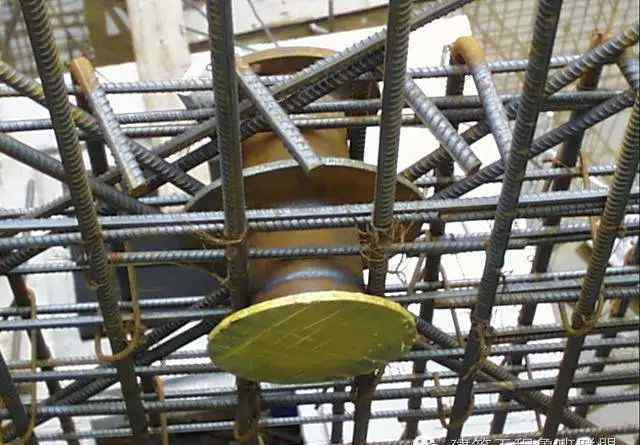

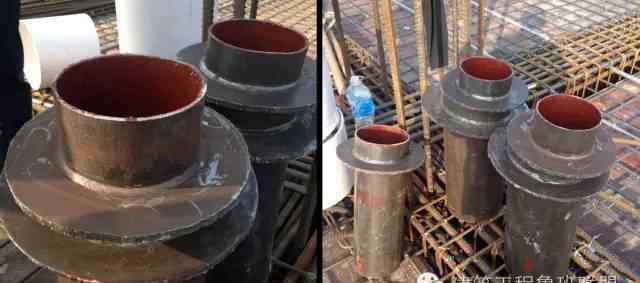

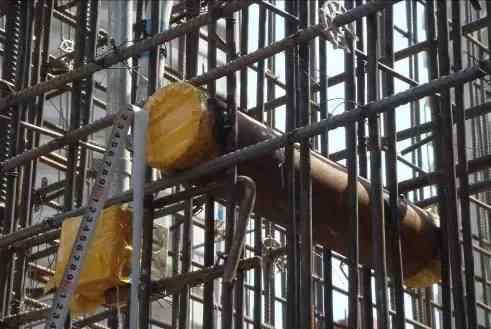

用结构钢筋或附加钢筋将套管加固成“#”形，并将“#”型钢筋的交点和套管与钢筋的交点焊接，使套管牢固地固定在钢筋网内。柔性防水套管保护法兰的螺栓孔，防止螺栓孔被混凝土堵塞，不利于柔性防水套管法兰压盖后期的安装。

通用包装外壳安装
