前段时间接到客户询价,金额很大,利润很好空。看图纸不麻烦,就按照常用的核算方法给客户算了价。
确认后,客户准备下订单,并将图纸发送至车间进行技术确认。得到回复:有一个地方无法处理。用技术快速沟通。

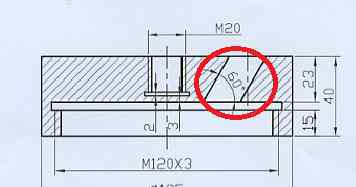

当时的图纸如下:
想了一下,只要垂直加工就能完成加工,又仔细看了看图纸,想到了一个方法:

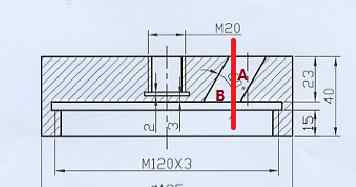

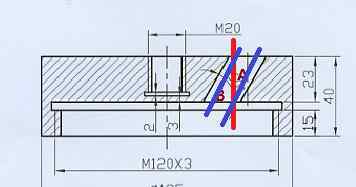

在图上做一条辅助线,先加工A部分,再翻石墨,再加工B部分,解决了加工中心不能加工60度的问题。
然而,这只是一种理论方法。赶紧给车间做技术沟通,看看这个方法是否可行。技术回复:可以,可以,但是AB和AB的接合处会有一小步。我觉得总比不被处理好。我问技术的小步骤是否明显,用砂纸打磨是否足够。考虑到技术,我觉得还是可行的。心里顿时松了一口气。
晚上回到家,和老公讨论了一下这个工件的加工方法,给了我一个快速的赞。他问我的量,说做一个量大的工装多方便。但是,需要考虑如何夹紧工装。如果量少,这个方法还是不错的。
后来客户点了一套样品。技术开始做3D图。打电话说有问题。本来客户的图纸比例不标准,3D图纸和他们给的平面图有差异。

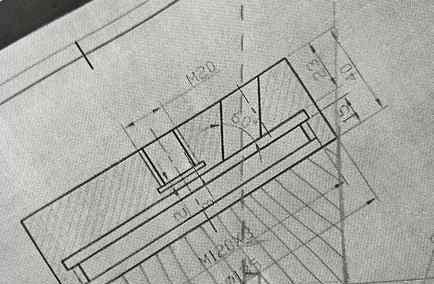

然后和技术沟通是否可以做工装。技术上说不能做工装。我很着急,看了电脑上做的3D图,想是不是可以在下料的时候直接切下一个梯形,或者在工件底部放点东西,这样斜孔就可以垂直放置了。
最后和车间主任一起,根据实际操作情况确定加工方案:首先加工一个30度的三角形石墨底作为工装。

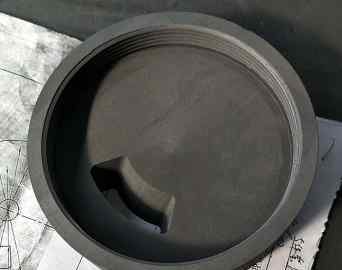

最终产品如下:
制作的产品非常漂亮。
