担架电梯尺寸 困扰我们十年！担架电梯终于有说法了！！！

担架电梯！！！

已经困扰我们十年了！！！

《居住建筑设计规范》于2011年颁布实施，其中6 . 4 . 2 12层及以上的房屋，每栋建筑应设置不少于2部电梯，并应设置1部可容纳担架的电梯。

但是，

没有人知道担架电梯

有多大？

好乱！真是一团糟

电梯大小可以容纳任何地方的担架:

天津:2600*1800

青岛:2100*1100

温州:1600*1400

河北:深度不小于1800

混乱的根源

混乱有两个原因:

1、盲目扩大担架电梯，按医用电梯标准申请；

2.对担架产品了解不够，根据自己的想象吐槽出来的。

大多数地方担架电梯的尺寸过大，因为规则制定者会从自己的角度出发，认为当轿厢深度小于1.8m时，担架无法进入。

混乱的根源是这样想的人坐着说话，而空想象的最小尺寸没有结合实际的救护车担架进行测试！

事情的真相是:当1.5m*1.6m且轿门宽度不小于0.9m时，担架完全可以进出电梯！

权力与权力的诠释

《住宅工程规范》征求意见稿中:

7.5.1新建住宅建筑的电梯设置应符合下列要求:

1.四层及四层以上的住宅建筑，或新建住宅建筑，在住户入口楼层距室外设计地面9m以上时，应设置电梯，每层设站，设门和公共走廊。每台带电梯的住宅单元应至少配备一台能容纳担架的电梯，电梯轿厢尺寸不小于1.50m×1.60m，轿厢门净宽不小于0.90m；

2.12层及以上的居住建筑，每个居住单元应不少于2部电梯，其中可容纳担架的电梯应不少于1部；

3.新建住宅楼电梯载重量不应小于800kg。

在文章描述中:

能容纳担架的电梯是突发紧急情况下救援安全的重要保障，也方便运送较大的家具。能容纳担架的电梯轿厢最小尺寸为1.50m×1.60m，开门净宽不小于0.90m，可对角放置铲担架。有条件的老年住宅可考虑采用带病床的专用电梯。

焦点:

四层及以上有电梯，其中一部必须是担架电梯；

②担架电梯尺寸:电梯轿厢尺寸不小于1.50米×1.60米，轿厢门净宽不小于0.90米；；

③老年居住建筑可考虑病床专用电梯。

1500*1600可行吗？

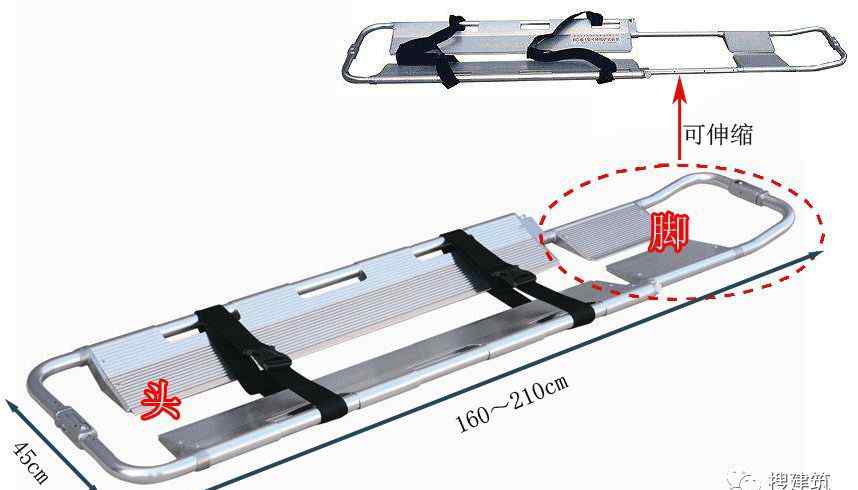

1.什么铲担架

铲担架由左右铝合金板组成。与普通担架不同的是，它可以在病人身体下面分别插入两块板，扣合后抬起。尽量减少运输过程中对患者的二次伤害。

担架有4档拉伸设计，4点有卡槽固定。有效长度分别为197.5厘米、185.5厘米、173.5厘米和161.5厘米。

2.汽车尺寸

电梯轿厢最小尺寸为1.50米×1.60米，门洞净宽不小于0.90米..

3.轴尺寸

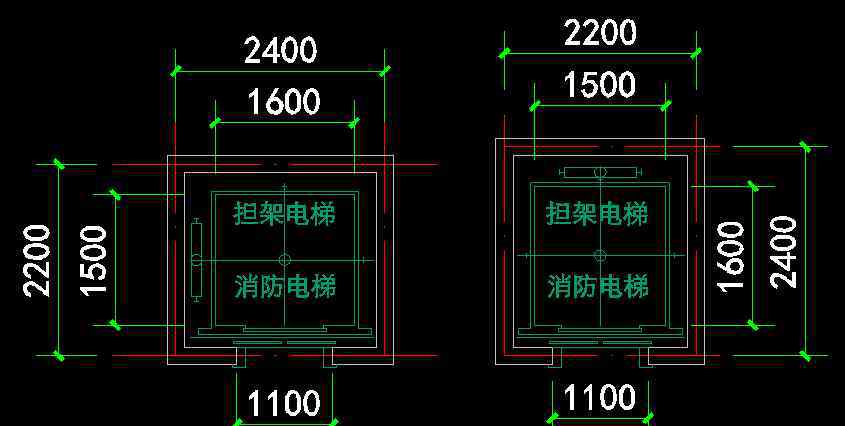

上图为国标电梯推荐尺寸，但在实际工程应用中，轿厢尺寸为1500*1600，井道净尺寸为2000*2200完全可行。

即电梯井的轴向尺寸为2200*2400，如下图所示:

统一担架电梯尺寸的意义

在小区交通核设计中，最讨厌的两件事是:消防规范执行不一致和担架电梯不统一。

不同尺寸的担架和电梯造成了很大的混乱和浪费:

1.电梯厂商无法大规模生产；

2.设计师很迷茫；

3.特别是在大力推广装配式房屋的过程中，由于运输混乱，无法形成标准化生产！

因此，担架电梯的尺寸统一迫在眉睫！！！

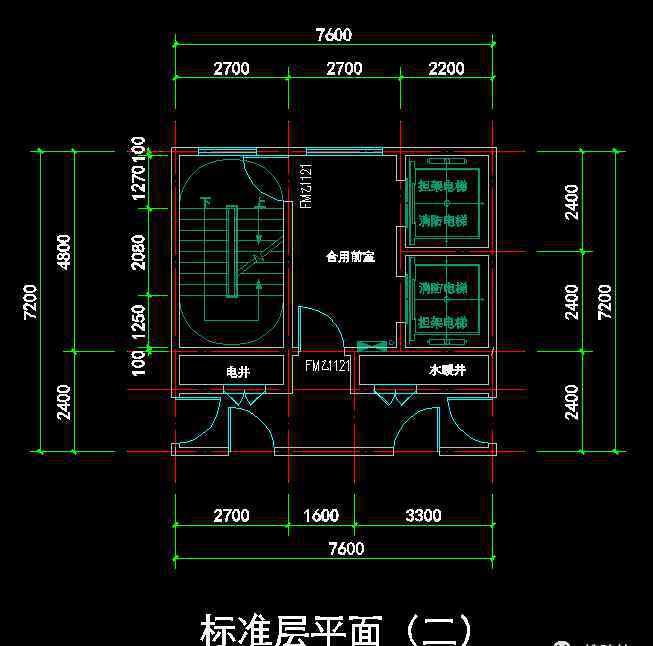

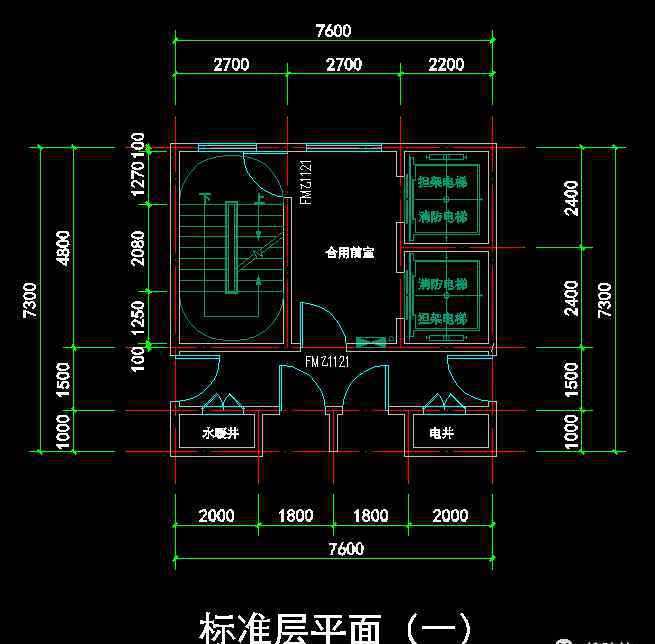

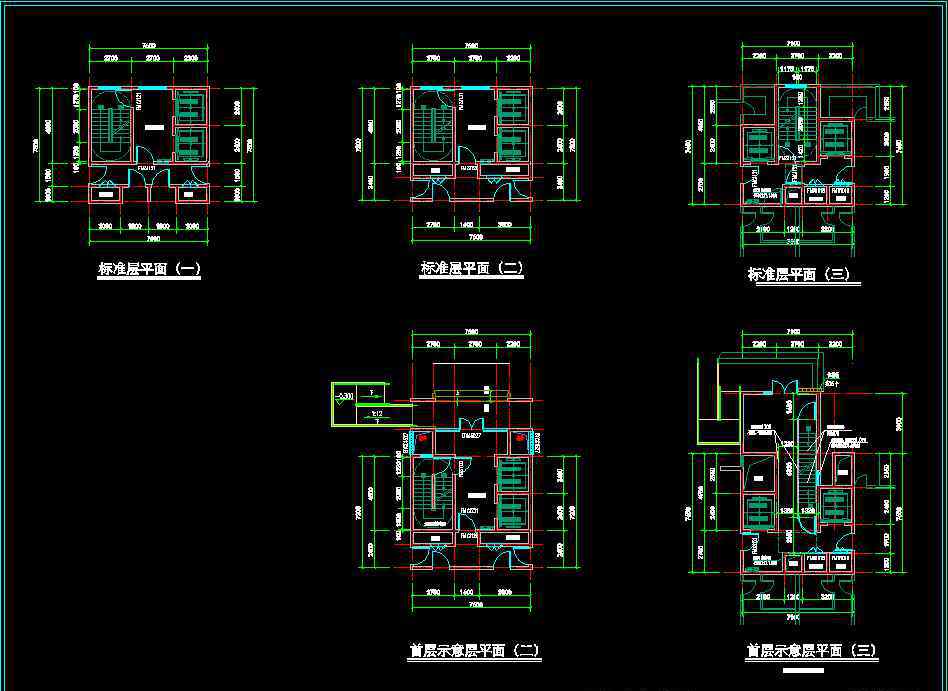

搜索大厦组织的18层交通核标CAD图
