时间继电器接线 时间继电器如何接线、接线方法、接线图及工作原理

时间继电器是电气控制系统中非常重要的部件。时间继电器是一种在输入动作信号加后，输出电路需要经过规定的准确时间，才能产生跳变的继电器。它是在电压较低或电流较小的电路中使用的电气元件，用于接通或断开电压较高或电流较大的电路。

如何连接时间继电器|时间继电器的连接方法

首先，控制线路:将其视为DC继电器。3、7用于连接12V控制电压；2和7用于连接24V控制电压。其中，7被认为是DC的负极，使用时与零线相连。连接220伏的火线。

二、工作控制:虽然连接了控制电压，但是否起到控制作用取决于面板上的定时器。

三、功能理解:是开关，单刀双掷，动臂带动点，就像普通刀闸的动臂一样。8是活动点，5是常闭点。当继电器不动时，它们是连接的。在动作中，8和6相连。

四、负载接线:电源零线或负极接电器零线或负极。电源的火线或正极接在引脚8上，电器的火线或正极接在引脚6上，引脚5 空空闲。

第五，原理:在无效计时期间，连接8和5，相当于我们正常的关灯状态。有效时继电器动作，8、6接通，电器通电工作，相当于我们普通电灯开关的接通状态。

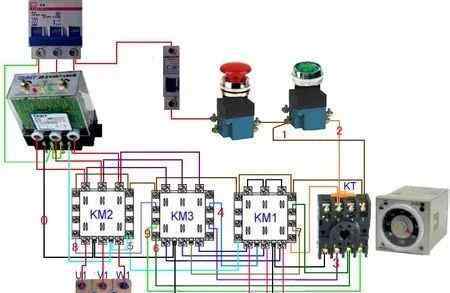

时间继电器接线图

时间继电器的工作原理

时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。它有很多种，比如空空气阻尼型，电动型，电子型。时间继电器可以分为两种:通电延时型和断电延时型。空空气阻尼时间继电器延时范围大，结构简单，但精度低。

线圈通电时，衔铁和支撑板被铁芯吸引，瞬间下移，使瞬间动作触点接通或断开。但活塞杆和杠杆不能随衔铁同时下落，因为活塞杆上端与气室中的橡胶膜相连。当活塞杆在释放弹簧的作用下开始向下运动时，橡胶膜会向下凹，上空气室中的空空气会变薄，使活塞杆因阻尼而减速。经过一定时间后，当活塞杆下降到一定位置时，延时触点被杠杆推动动作，使断开触点断开，闭合触点闭合。从线圈通电到延时触点完成动作的时间，这个时间就是继电器的延时时间。延迟时间的长度可以通过螺钉调整空气室的进气口大小来改变。吸入线圈切断后，继电器在恢复弹簧的作用下恢复。空气体通过排气口快速排出。
