液压系统原理图 一张图，一个案例，搞懂液压系统原理！

液压系统的原理和工作过程是怎样的？很多液压新手对此知之甚少。今天通过几张简单的图片，带大家一步步了解液压传动系统。

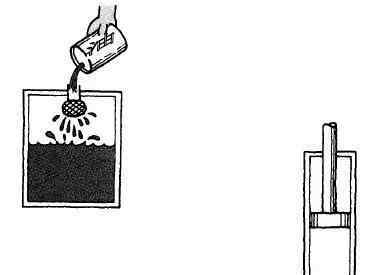

首先，你有一个装有液压油的油箱，液压油供给泵。

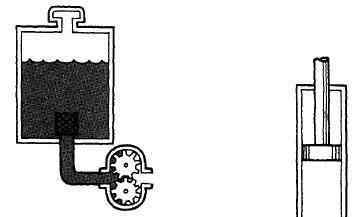

下一步，油流一定要有泵，但泵不能从油箱吸油。重力迫使油进入泵。

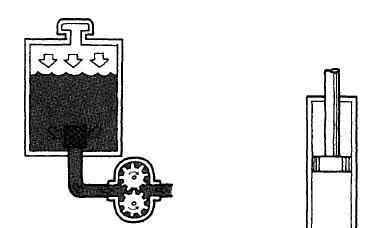

液压油泵每次转动，都将油推出。重要的是要记住，泵只移动容量。容量决定液压动作的速度。负载会产生压力，但泵不会。

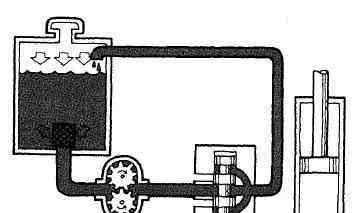

液压油泵与控制阀之间的管路相连。泵油流向阀门。该阀的任务是使油流向油缸或油箱。

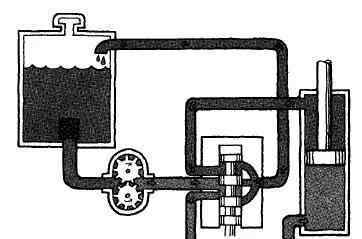

系统下一步是液压油缸，做实际工作。控制阀有两根油管连接到油缸。

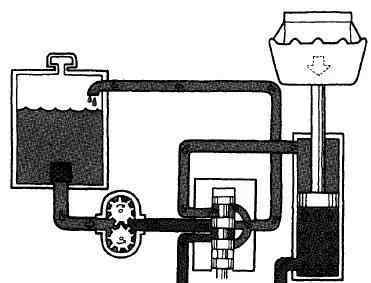

来自液压泵的油通过控制阀流向活塞底部的大腔。负载产生流动阻力并产生压力。

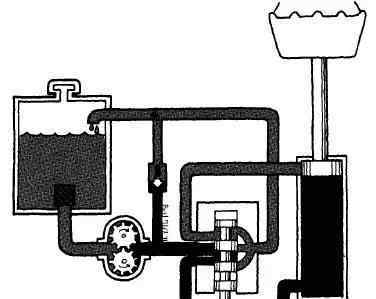

液压系统看似完整，实际上不够完整。它还需要一个非常重要的部分。我们必须考虑如何在突然过载或其他故障的情况下保护所有组件免受损坏。即使系统出现故障，泵也会继续旋转并向系统供油。如果泵送的油无处可去，压力就会累积，直到一些零件损坏。我们安装了一个溢流阀来防止损坏。通常情况下，它是关闭的，但当压力达到设定值时，阀门将打开，允许油流回油箱。

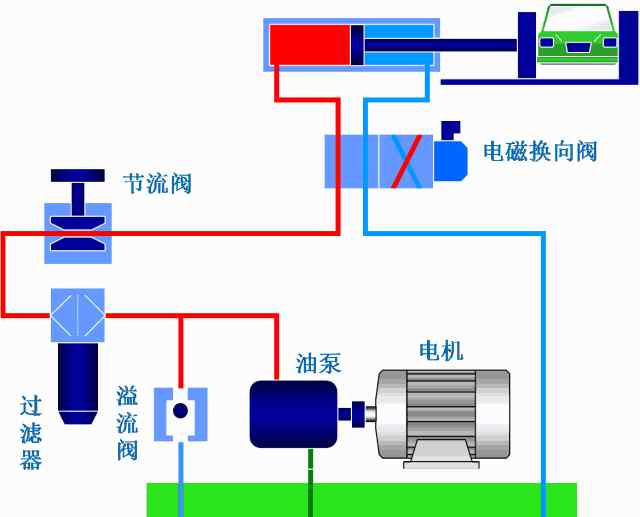

油箱、泵、控制阀、油缸、连接管路和溢流阀构成基本液压系统。所有这些部分都是必要的。通过以上介绍，你更了解液压系统的工作过程吗？
