在气候干燥的地区，可以利用蒸发冷却技术进一步延长自然冷却的运行时间，从而将数据中心空调度系统的能耗降到最低。根据水和空气体是否直接接触，蒸发冷却技术可分为直接蒸发冷却和间接蒸发冷却两种方式。

1、直接蒸发节能技术:

直接蒸发冷却使空气体与水直接接触。水蒸发后，空气体温度会下降。其特点是实现空气体的等焓加湿冷却过程，送风冷却的极限温度为进气湿球温度。如图1所示；

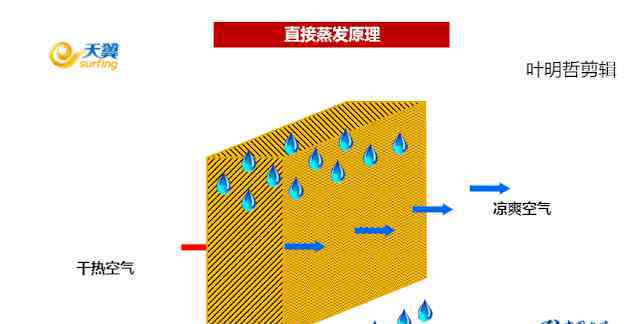

图1直接蒸发原理

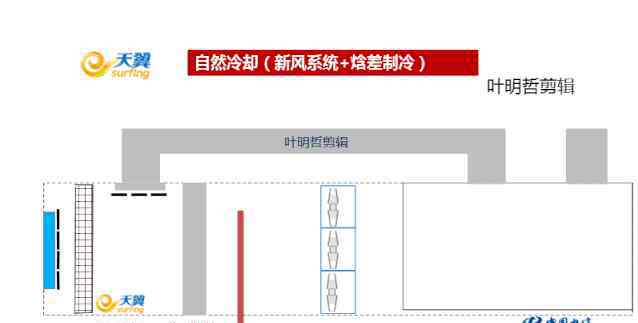

机房加湿后可以用空风冷。在实际使用中，它可以与新风系统结合使用。室外温度低时，直接用新鲜空气降温；当室外温度升高时，启动加湿系统。水蒸发后，空气体温度下降，进入机房冷却，可以延长自然冷却的时间和效率，适合在空气体质量好的情况下使用，如图2所示。需要注意的是蒸发过程会影响机房的湿度。

2.间接蒸发节能技术

间接蒸发冷却是指将直接蒸发冷却得到的湿空气体的冷能通过间接接触换热器传递给机舱内循环的空气体，从而实现空气体的湿温降低的过程，如图3所示。在此过程中，二次空气体经处理后干球温度和湿球温度降低。

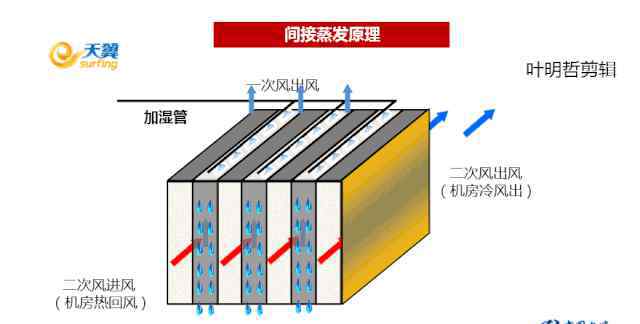

图3间接蒸发原理

室外空气体被蒸发换热器隔离，室外空气体不能直接进入机房，适合在空气体污染的环境中使用。虽然冷却效率低于直接蒸发技术，但室外污染物无法进入机房，蒸发过程不影响机房的湿度。

间接蒸发节能技术有三种常规工作模式:室外温度较低时，采用直接换热器换热模式；当室外温度上升时，开始间接蒸发模式；当室外空气温度高时，启动机械冷却模式。间接蒸发根据安装位置可分为高架式和侧置式，如图4和图5所示

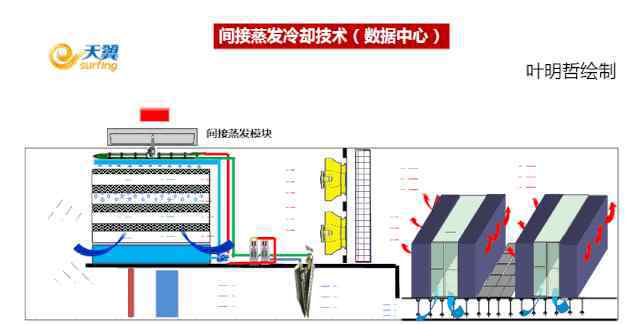

图4侧面间接蒸发模块

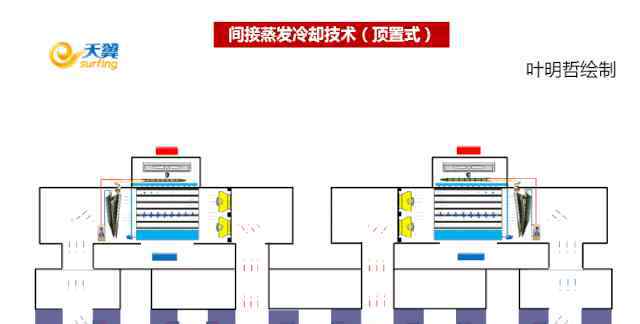

图5塔顶间接蒸发模块

3.蒸发冷却的特点

蒸发冷却不使用压缩机，所以机房的PUE值可以低到1.15，比传统的电制冷空节能70%左右。蒸发冷却的最大输入功率仅为电制冷空的30%，可以降低空控制系统的功率容量需求，增加相同功率容量下安装的IT机柜数量

4.适用场景

直接蒸发冷却适用于空气体质量好的地区的大、中、小型数据中心；对于气体质量较差的地区空，可以采用间接蒸发冷却+机械制冷的方式，这样可以最大化全年自然冷却的使用时间。
