­　　北京时间12月12日晚，Intel在圣克拉拉举办了架构日活动。在五个小时的演讲中，Intel揭开了2021年CPU架构路线图、下一代核心显卡、图形业务的未来、全新3D封装技术，甚至部分2019年处理器新架构的面纱。

­　　姗姗来迟的消费级CPU路线图

­　　近一段时间以来，业界一直非常期待看到Intel未来的架构路线图，但自Skylake以来却一直处于犹抱琵琶半遮面的状态。最近几个月Intel简单公布了一部分数据中心产品路线图，包括Cascade Lake，Cooper Lake和Ice Lake以及未来几代，但消费级产品却依旧难产。

­　　在本次架构日活动上，Intel终于带来了消费级的PC处理器架构路线图和Atom架构路线图。

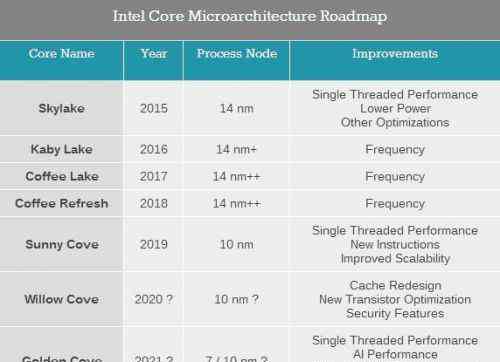

­　　在高性能的Core系列产品线上，Intel列出了未来三年内的三个新代号：Sunny Cove、Willow Cove和Golden Cove，其中

离我们最近的

Sunny Cove将于2019年上市

。

­　　据悉，Sunny Cove架构旨在提高通用计算任务下每时钟计算性能和降低功耗，

将拥有AVX-512单元

，并包含了可加速人工智能和加密等专用计算任务的新功能，将成为Intel下一代PC和服务器处理器的基础架构。

­　　随后的Willow Cove在路线图上位于2020年，很可能也是10nm。Intel将此处的重点列为缓存重新设计、新的晶体管优化以及其他安全功能，可能是指新一类侧信道攻击的进一步增强。

­　　Golden Cove则位于图表中的2021年，工艺制程仍是一个问号，可能是10nm也可能是7nm，Intel将进一步提升其单线程性能和人工智能性能，并在核心设计中增加了潜在的网络和AI功能，安全特性看起来也得到了提升。

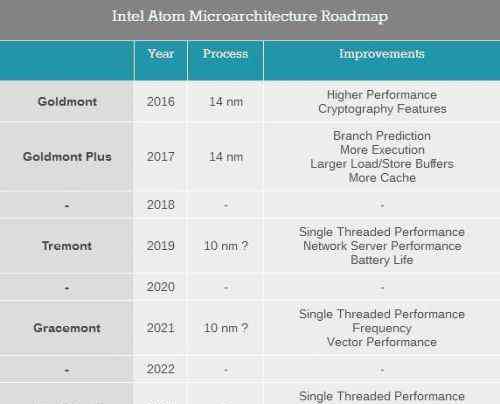

­　　Atom系列低功耗处理器的架构路线图比酷睿系列的节奏慢，考虑到其历史，这并不奇怪。鉴于Atom必须适应各种设备，业界更多的是期望产品能够提供更广泛的功能，尤其是SoC方面。

­　　即将在2019年推出的架构名为Tremont，专注于单线程性能、网络服务器性能以及电池续航时间的提升。紧随Tremont之后的将是Gracemont，Intel将其列为2021年的产品，可能会拥有更宽的矢量处理单元或支持新的矢量指令。

­　　从路线图上看，Gracemont之后还会有一款“XXXmont”系列核心，Intel正在研究这款新内核在2023年时可能具备的性能、频率和特性。

­　　上面这些是架构的名称，而实际产品可能可能会有另外的代号，也就是酷睿系列近些年来一直使用的“XXX-Lake”命名，比如代号为Ice Lake的处理器就是由Sunny Cove架构的CPU内核与Gen11核心显卡联合构成。

­　　活动中的另一个值得关注的消息是，

Intel未来的架构很可能与工艺制程脱离关系

。Raja Koduri和Murthy Renduchintala博士解释称，为了让产品线拥有一定的弹性，未来这些架构的最新产品将以当时可用的最佳工艺制程推向市场。

­　　虽然没有明说，但雷锋网认为这应该意味着

目前已经名存实亡的“Tick-Tock”策略彻底被扫进了历史的垃圾桶，未来某些核心设计跨越不同制程的情况可能会成为常态

。

­　　窥探Sunny Cove架构

­　　每次听到全新处理器架构的消息时，大家最期待的都是对于新架构的详细分析，以及相对前代的变化情况。

­　　自Skylake于2015年首次推出以来，到目前为止Intel已经推出了Kaby Lake、Coffee Lake和Coffee Lake三代小改款，由于每代提升都不大，被玩家戏称为“挤牙膏”。虽然这次Intel展示了全新的Sunny Cove架构，但遗憾的是其信息还不够全面，主要集中在架构设计的后端部分。

­　　Intel将其微体系结构更新分为两个不同的部分：通用性能提升和特殊用途性能提升，通用性能提升指原始IPC吞吐量或频率增加，IPC的增加可能来自核心更宽、更深或更智能，而频率通常是实现和过程的函数，而特殊用途性能提升可以通过其他加速方法来改进特定方案中使用的某些工作负载。

­　　据悉，Sunny Cove在通用性能和特殊用途性能两个方面有着全方位的提升。在架构的后端部分，Intel已经做了包括增加高速缓存大小、增加核心执行宽度、增加L1存储带宽等改进。

­　　Sunny Cove架构的L1数据缓存从32KB升级为48KB，通常当缓存容量增大时，缓存未命中的概率将以平方根的比例降低，因此Sunny Cove架构的L1缓存未命中率理论上可减少22％。同时Sunny Cove架构Core和Xeon处理器的L2缓存也将分别比目前的256KB和1MB有所增加，具体容量尚未可知。

­　　此外，微操作缓存和二级TLB虽然不属于后端，但其容量也都相比目前有所增加，这将有助于机器地址转换。图中还可以看到一些其他更改，例如执行端口从8增加到10，允许一次从调度程序中获得更多指令；重排序缓冲区的调度也从每个周期4条指令增加到5条指令；端口4和端口9链接到了一个循环数据存储，使带宽加倍，但AGU存储功能也增加了一倍，这将有助于增加L1-D大小。

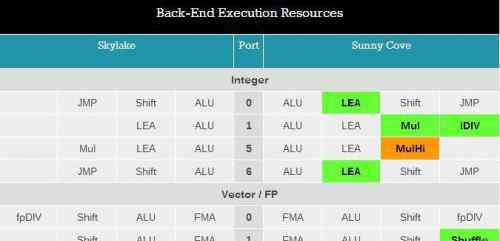

­　　Sunny Cove架构的执行端口也发生了重大变化，详情见下图：

­　　我们看到Intel为核心的整数部分配备了更多LEA单元，以帮助进行内存寻址计算，可能有助于通过需要频繁内存计算的安全缓解来帮助改善性能损失，或者帮助提供具有恒定偏移的高性能阵列代码。端口1从Skylake端口5获取MUL单元，可能用于重新平衡，但此处还有一个整数分频器单元。这是一个小小的调整，Cannon Lake在其设计中也有一个64位IDIV单元，在这种情况下，它将64位整数除法从97个时钟降低到18个时钟，Sunny Cove可能与之类似。

­　　在整数运算单元方面，端口5的乘法单元已成为“MulHi”单元，在其他架构中，它会在寄存器中留下最重要的半字节以便进一步使用，但目前不能确定它在Sunny Cove核心中的位置究竟是什么。

­　　在浮点运算单元方面，Intel增加了洗牌资源，这是出于消除代码中瓶颈的考虑。Intel没有在核心的浮点运算部分说明FMA的功能，但既然核心内有一个AVX-512单元，这些FMA中就应至少有一个与之交互。Cannon Lake只有一个512位的FMA，这个FMA很可能在这里，而Xeon的可扩展版本可能会有两个FMA。

­　　Intel列出的其他更新包括分支预测器的改进，以及由TLB和L1-D带来的有效负载延迟降低。不过雷锋网获悉，有人指出这些改进无法帮助到所有用户，可能只有全新的算法才能使用这些特定部分的核心能力。

­　　除了架构上的差异，Sunny Cove还增加了新的指令以帮助加快专业计算任务。随着AVX-512单元的出现，新架构将支持用于大算术计算的IFMA指令，这些指令在密码学中非常有用。Sunny Cove还支持Vector-AES、Vector Carryless Multiply、SHA、SHA-NI以及Galois Field指令，这些指令也是密码学的一些元素中的基本构建块。

­　　Sunny Cove支持更大的内存容量，其主存储器分页表从4层增加到了5层，支持最多57bit线性地址空间和最多52bit物理地址空间，这意味着服务器处理器理论上可支持单插槽4TB内存。

­　　根据Intel之前的Xeon路线图，Sunny Cove将在2020年与Ice Lake-SP一起在服务器领域上市。为了安全起见，Sunny Cove具有多密钥全内存加密和用户模式指令预防功能。

­　　Gen11核心显卡

­　　2015年，Intel推出了采用Gen9核心显卡的Skylake处理器，不过随后Kaby Lake和Coffee Lake的核心显卡都只是Gen9.5而非Gen10。实际上，Intel 10nm Cannon Lake处理器本该对应Gen10，但Intel从未发布过带核心显卡的PC端Cannon Lake处理器。

­　　今天，Intel首席架构师、核心与视觉计算集团高级副总裁兼边缘计算解决方案总经理Raja Koduri直接公布了全新的Gen11核心显卡，并重申了在2020年推出独立图形处理器的计划。

­　　根据路线图，Gen11核心显卡将于2019年开始随10nm处理器一同面世，配备64个EUs，运算规模是此前Gen 9核心显卡的2倍，浮点运算性能超过1TFlops。这64个EUs被分成4个切片，每个切片由2个8EUs的子切片组成，每个子切片均拥有指令缓存和3D采样器，而较大的4个切片则拥有2个媒体采样器、1个PixelFE以及额外的加载/存储硬件。

­　　Intel并没有透露太多关于如何提高EU性能的详情，但表示EU内部的浮点运算单元接口是重新设计，支持快速FP16性能。每个EU均像以前一样支持7个线程，这意味着整个GPU有512个并发管道，Intel表示已经重新设计了内存接口，并将GPU的L3缓存增加到3MB，相比Gen9.5增加了4倍。

­　　Gen11核心显卡的一项重大改进是终于支持了瓦片式渲染，这让Intel成为继2014年的NVIDIA和2017年的AMD之后，最后一个实现这一特性的PC GPU供应商。虽然瓦片式渲染不是解决GPU性能问题的灵丹妙药，但是优化良好的瓦片式渲染可以很好的适应核心显卡的带宽限制。

­　　与此同时，Intel的无损内存压缩技术也有所改善，在最佳情况下性能可提高10%，平均可提高4%。GTI接口现在支持每个时钟读写64字节以增加吞吐量，以与重新设计的内存接口相配合。

­　　Gen11核心显卡还支持Intel全新的多速率着色技术Coarse Pixel Shading，这与NVIDIA的可变像素着色很相似，能让GPU减少阴影部分像素所需的渲染操作量。Intel为CPS展示了两个演示，其中像素阴影分别作为与相机距离和屏幕中心相关的一个函数，当物体离相机或屏幕中心较远时渲染量减少，其设计目的是帮助VR实现注视点渲染等功能，Intel表示游戏在支持这一技术后可提高约30％的帧率。

­　　Raja Koduri宣布了Intel独立显卡业务的新产品品牌：Xe，目前仍被非正式的称为“Gen12”系列，将从2020年开始覆盖从客户端到数据中心的所有领域，也涵盖了未来的核心显卡解决方案，Intel希望Xe从入门到中档，再到发烧友以及AI，都能向竞争对手最好的产品发起竞争。

­　　Xe将从10nm节点开始，为未来几代图形奠定基础，并将遵循Intel的单一堆栈软件哲学，即希望软件开发人员能够利用CPU、GPU、FPGA和AI，所有这些都使用同一套API，这表明Intel已经准备好围绕一个品牌向前发展。

­　　作为架构日活动的一部分，Intel在现场进行了大量芯片演示，据称这些演示均是基于新的Sunny Cove核心和Gen11核心显卡，目前的演示涉及项目包括7-Zip应用和铁拳7游戏两部分。

­　　7-Zip项目相对直接，演示机的同频性能相较于SkyLake平台提高了75%，展示了Sunny Cove架构的Vector-AES和SHA-NI等新指令所带来的特殊用途性能提升。而在铁拳7中，Sunny Cove+Gen11的演示机与SkyLake+Gen9相比更顺畅，完全超出30fps的最低要求。

­　　改变芯片制造方式的Foveros 3D封装

­　　关注过半导体芯片设计的人都应该清楚，目前生产的大多数CPU和SoC都是基于单片芯片的模具，即在封装和进入系统之前，单片硅片内就已经具备了所需的一切。此外，还有一些带有共享连接的多芯片封装，以及将不同芯片通过高速互连连接在一起的载板或嵌入式桥产品。

­　　在现代芯片设计中，最大的挑战之一是尽量减少芯片面积，这样可以降低成本和功耗，并且可以使其更容易在系统中实施。不过，当涉及到提升性能时，大型单芯片或多芯片封装的缺点之一是与内存距离太远，因此Intel准备将3D堆叠引入大众市场。

­　　Raja介绍称，Intel数十年来一直专注于高性能工艺节点，试图尽可能多的释放其内核性能。除此之外，Intel还以类似的节奏运行IO优化工艺节点，但更适合PCH或SoC类型的功能。

­　　126x和127x是Intel进程节点技术的内部编号系统，不过图上并没有区分出带“+”后缀的节点变体。Raja展示了现有的2019年工艺技术，计算核心方面有10nm的1274工艺，IO方面有14nm的1273工艺，而本次介绍的Foveros 3D堆叠技术工艺代号是P1222。展望未来，Intel将扩大其节点基础，以便它可以覆盖更多的功率和性能点。

­　　为了实现这一目的，一种方法是通过贴片和封装，为每种情况下的工作选择最佳晶体管，无论是CPU、GPU、IO、FPGA、RF还是其他东西，只要使用正确的封装，就可以将它们放在一起以获得最佳的优化。

­　　这正是Foveros的用武之地。Foveros是英特尔新推出的有源载板技术，其设计相比2018年推出EMIB2D封装技术，更适用于小尺寸产品或对内存带宽要求极高的产品。在这些设计中，每比特传输的数据的功率非常低，而封装技术要处理的是凹凸间距减小、凹凸密度增大以及芯片堆叠技术。Intel表示Foveros已经准备就绪，可以大规模生产。

­　　这个技术的第一次迭代不像上面的幻灯片那么复杂，只是使用了一组连接到下面PCH的CPU核心，但Intel可以在不同的芯片上使用不同的晶体管类型，比如在一块使用22FFL制程的载板上放置一组10nm的CPU。

­　　Intel在架构日现场展示了Foveros芯片，其采用22FFL IO芯片作为有源载板，并用TSV连接了一颗10nm芯片，其中包含1个Sunny Cove内核和4个Atom内核。这款微型芯片尺寸为12*12，待机功率仅为2mW，看起来似乎是面向移动设备。

­　　在Intel的幻灯片上可以看到，Sunny Cove内核的“Big CPU”带有0.5 MB独享L2缓存，4个小型Atom内核则有1.5MB共享L2缓存，两组核心共享4MB L3缓存。芯片还集成了64EUs的Gen11核心显卡、四通道LPDDR4内存控制器，以及支持DisplayPort 1.4的MIPI。

­　　Jim Keller表示，Intel正在尝试使用Foveros技术制造许多新玩意儿，看看哪些可能成为一个好产品，因此在2019年和2020年业内应该能看到更多Foveros产品。

­　　一些周边消息

­　　在本次架构日活动中，最“没激情”的部分应该是有关数据中心产品的讨论。Intel之前已经公布了企业市场接下来的两款产品是Cascade Lake和Cooper Lake，均以14nm为基础，专注于增强安全性以及帮助加速的AI指令，随后还会有10nm的Ice Lake Scalable，但也仅此而已。

­　　不过在活动中Intel还是证实了Ice Lake将基于Sunny Cove架构打造构建，并展示了Ice Lake Xeon 10nm处理器的封装，算是一点安慰性的新消息吧。

­　　此外，Intel还在活动上介绍了傲腾技术、One API软件以及深度学习参考堆栈等内容。

­　　

One API软件

：Intel宣布推出“One API”项目，以简化跨CPU、GPU、FPGA、人工智能和其它加速器的各种计算引擎的编程。该项目包括一个全面、统一的开发工具组合，以将软件匹配到能最大程度加速软件代码的硬件上。公开发行版本预计将于2019年发布。

­　　

傲腾技术

：Intel傲腾数据中心级持久内存作为一款新产品，集成了内存般的性能以及数据的持久性和存储的大容量。这项技术通过将更多数据放到更接近CPU的位置，使应用在人工智能和大型数据库中的更大量的数据集能够获得更快的处理速度。其大容量和数据的持久性减少了对存储进行访问时的时延损失，从而提高工作负载的性能。

­　　Intel傲腾数据中心级持久内存为CPU提供缓存行读取。一般来说，当应用把读取操作定向到傲腾持久内存或请求的数据不在DRAM中缓存时，傲腾持久内存的平均空闲读取延迟大约为350ns。如果实现规模化，傲腾数据中心级固态盘的平均空闲读取延迟约为10000ns，这将是显著的改进。在某些情况下，当请求的数据在DRAM中时，不管是通过CPU的内存控制器进行缓存还是由应用所引导，内存子系统的响应速度预计与DRAM相同。

­　　Intel还展示了傲腾与QLC固态硬盘的结合，将降低对最常用数据的访问延迟。总体来说，这些对平台和内存的改进重塑了内存和存储层次结构，从而为系统和应用提供了完善的选择组合。

­　　

深度学习参考堆栈

：这是一个集成、高性能的开源堆栈，基于Intel至强可扩展平台进行了优化。该开源社区版本旨在确保人工智能开发者可以轻松访问Intel平台的所有特性和功能。深度学习参考堆栈经过高度调优，专为云原生环境而构建。该版本可以降低集成多个软件组件所带来的复杂性，帮助开发人员快速进行原型开发，同时让用户有足够的灵活度打造定制化的解决方案。

­　　操作系统：Clear Linux 操作系统可根据个人开发需求进行定制，针对Intel平台以及深度学习等特定用例进行了调优；

­　　编排：Kubernetes可基于对Intel平台的感知，管理和编排面向多节点集群的容器化应用；

­　　容器：Docker容器和Kata容器利用Intel虚拟化技术来帮助保护容器；

­　　函数库：Intel深度神经网络数学核心函数库是Intel高度优化、面向数学函数性能的数学库；

­　　运行时：Python针对Intel架构进行了高度调优和优化，提供应用和服务执行运行时支持；

­　　框架：TensorFlow是一个领先的深度学习和机器学习框架；

­　　部署：KubeFlow是一个开源、行业驱动型部署工具，在Intel架构上提供快速体验，易于安装和使用。
