空调压缩机接线方法与接线图，涨姿势了！

空调坏了如果判断不出是哪里的问题，那可是十分头痛的事情。今天最冷菌来为大家分享怎样判断空调压缩机的好坏，空调压缩机接线图以及空调压缩机的接线方法，希望能够帮到大家！

一、压缩机好坏测量

1、在压缩机的上面有3根接线柱、分别是S、M、C

其中S是启动绕组、M是运行绕组、C是公共端

2、用万用表测量其阻值、其中SC和MC之间的阻值加起来等于MS之间的阻值就是正常了，比如SC之间的阻值是5欧、MC之间的阻值是3.5欧、那么MS之间的阻值就是8.5欧（允许有一点偏差，但不会很大）。如果阻值偏移过大，或者3者之间没有阻值、那么这个压缩机肯定是坏的！

3、有的时候、用万用表测量是正常的、但压缩机内部短路是测量不出来的。最简单的办法就是、用万用表量一下有没有通上电，如果通上电了不启动的话、你可以更换一个启动电容（50UF）的、如果还不启动的话、那么就是压缩机坏了！

二、空调压缩机接线图以及空调压缩机的接线方法

不同厂家的压缩机其接线柱方位虽然不同，但在每个接线柱旁都标有字母；对于单相压缩机而言，C表示公共端，R表示主绕组端，S表示付绕组端。各绕组接线一定要按图示方法，否则压缩机不能正常工作，甚至烧毁。

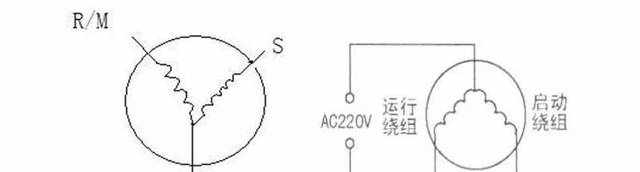

单相压缩机接线端子标识和压缩机原理接线图

单相压缩机公共接线端C、主绕组端R 、付绕组端S的判定方法：

根据单相压缩机的主副绕组线径、匝数不一样其直流电阻值也不一样的原理（主绕组C～R阻值较小，副绕组C～S阻值略大，R～S阻值是主副绕组阻值之和），用万用表电阻档，假设任一接线端子为C端，将万用表一只表笔与假设公共端接触，另一支表笔分别与另外两个端子接触，测量阻值若分别为：3.5Ω、4.2Ω。则假设正确，那么，电阻值较小的另一端为主绕组端R，电阻值略大的另一端为付绕组端S。用同样的方法最多假定三次就可以找出公共端C、主绕组端R和付绕组端S。

空调压缩机是3个接线点,分别是启动绕组和运行绕组,你可以用万用表把以上绕组区分开来,公共点找出来,启动绕组的电阻小于运行绕组,3个点区分开来以后下一步就是接线,记住公共点一般用字母标注为C,用零线接公共点C,用火线接电容的其中的一个点,电容的另一个点接空调压缩机的启动绕组的一个点,压缩机的运行绕组的点连接到刚才一开始电容的火线上就可以了。
