前言
全站仪，即整站型电子器件速测仪（Electronic Total Station），是一种集光、机、电力一体的高新技术检测仪器，是集水平角、垂直角、间距(斜距、平距)、坡度精确测量作用于一体的工程测量仪器系统软件。因其一次安装 仪器设备就可进行该监测站上所有精确测量工作中，因此 称作全站仪。普遍用以地面上大中型工程建筑和地下通道工程施工等精细建筑工程测量或变形监测行业。

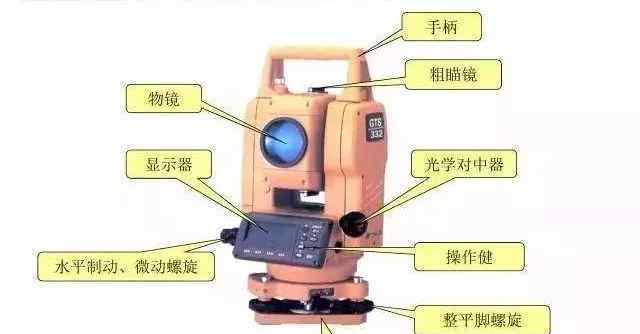

全站仪的组成
电子器件全站仪由开关电源一部分、测角系统软件、激光测距系统软件、数据处理方法一部分（CPU）、通信插口、显示器、电脑键盘等构成。
（1）同轴输出望眼镜
全站仪的望眼镜完成了视准轴、激光测距光波的发送、接受直线光轴同轴输出化。促使望眼镜一次看准就可以完成另外测量水平角、垂直角和斜距等所有基础精确测量因素的测量作用。

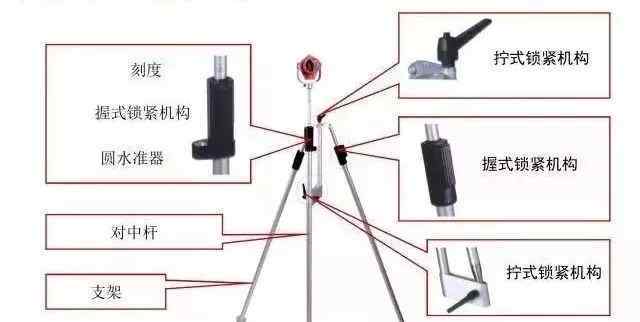

三棱镜杆
（2）两轴全自动赔偿
工作时若全站仪纵坐标歪斜，会造成视角观察的误差，盘左、盘右观测值取中不可以使之相抵。而全站仪独有的两轴（或双轴）歪斜全自动赔偿系统软件，可对纵坐标的歪斜开展检测，并在百度云资源读值中对因纵坐标歪斜导致的测角误差全自动多方面纠正（一些全站仪纵坐标较大 歪斜可容许至 ±6′）。也可根据将由竖轴歪斜造成的视角误差，由微控制器全自动按竖轴歪斜纠正测算式测算，并添加百度云资源读值中多方面纠正，使百度云资源显示信息读值为恰当值，即说白了纵坐标歪斜全自动赔偿。

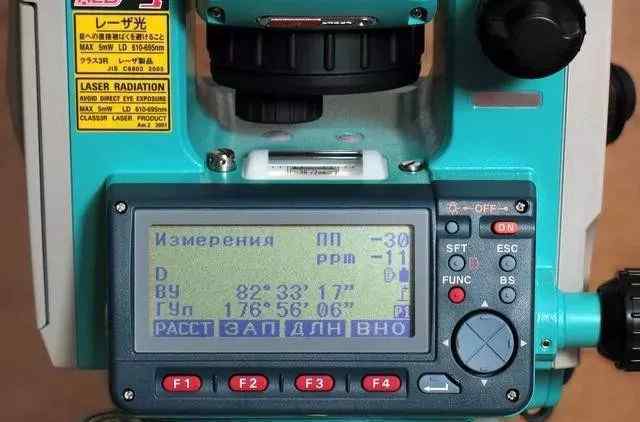

（3）电脑键盘
电脑键盘是全站仪在精确测量时键入实际操作命令或数据信息的硬件配置，整站型仪器设备的电脑键盘和显示器均为两面式，便于正、倒镜工作时实际操作。
（4）储存器
全站仪储存器的功效是将即时收集的精确测量数据储存起來，再依据必须传输到其他机器设备如电子计算机等中，供进一步的解决或运用，全站仪的储存器有内存储器和储存卡二种。
（5）通信插口
全站仪能够根据 BS–232C 通信插口和通讯电缆将运行内存中储存的数据信息键入电子计算机，或将电子计算机中的数据信息和信息内容经通讯电缆传送给全站仪，完成双重信息内容传送。
全站仪的应用流程
（1）安装 全站仪
将全站仪安装 于监测站，反射面三棱镜安装 于总体目标点。对以及平整方式与电子光学水平仪同样。新式全站仪还具备激光器对点作用，其对中方式为：安装 、平整仪器设备，开机后开启激光器对点器，松掉仪器设备的管理中心联接螺旋式，在架头顶轻移仪器设备，使显示器上的激光器对点器的光点指向路面测网站的标示，随后扭紧联接螺旋式，另外转动脚螺旋式使管水平汽泡垂直居中，再按 ESC 键全自动关掉激光器对点器就可以。仪器设备具备两轴管道补偿器，平整后汽泡略微误差，但对精确测量并无危害。
三脚架的三个伸缩式螺旋式扭紧以后放置全站仪
（2）启动
开启电源总开关（按住 POWER 键），显示屏显示信息当今的棱镜常数和气候纠正数及电源电压。如电量不足应立即换电池。
（3）仪器设备自查
旋转照准部和望眼镜各一周，对仪器设备水准百度云资源和垂直百度云资源开展复位（有的仪器设备不用复位）。
（4）设定主要参数
棱镜常数的查验与设定：查验仪器设备设定的参量是不是与仪器设备原厂时给出的参量或计量检定后的参量一致，不一致时应予以纠正。气候纠正基本参数：可立即键入气候主要参数（自然环境平均气温 t 与标准气压 p），或从任意所需的气候纠正表格中快速查询纠正主要参数，还可运用计算公式，随后再键入气候纠正主要参数。
（5）开展视角、间距、座标精确测量
在规范精确测量情况下，角度测量仪方式、斜距精确测量方式、平距精确测量方式和座标精确测量方式中间可相互之间转换。全站仪精准照准总体目标后，根据不一样精确测量方式中间的转换，可获得需要的观测值。
照准、精确测量
（6）照准、精确测量
方位精确测量时要照准榜样或觇牌管理中心，距离测量时要看准反射面三棱镜管理中心，按精确测量键显示信息水平角、垂直角和斜距，或显示信息水平角、水平距离和坡度。
（7）完毕
精确测量进行，待机。
全站仪的操作过程和操作方法

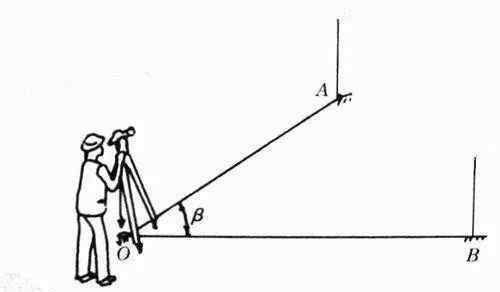

1、水平角精确测量
1）按角度测量仪键，使全站仪处在角度测量仪方式，照准第一个总体目标 A。
2）设定 A 方位的水准百度云资源读值为 0° 00′ 00 〃。
3）照准第二个总体目标 B，这时显示信息的水准百度云资源读值即是两方位间的水准交角。
2．距离测量
1）设定棱镜常数。激光测距前须将棱镜常数键入仪器设备中，仪器设备会全自动对所测距离开展纠正。
2）设定空气改恰逢或平均气温、标准气压值。光在空气中的快速传播会随空气的溫度和标准气压而转变，15℃和 760mmHg 是仪器设备设定的一个指标值，这时的空气纠正为 1080pm。评测时，可键入溫度和标准气压值，全站仪会全自动测算空气改恰逢（也可立即键入空气改恰逢），并对激光测距結果开展纠正。
3）量仪器设备高、三棱镜高并键入全站仪。
4）距离测量。照准总体目标三棱镜管理中心，按激光测距键，距离测量刚开始，激光测距过去进行时显示信息斜距、平距、坡度。
全站仪的激光测距方式有精测方式、追踪方式、粗测方式三种。精测方式是最常见的激光测距方式。在距离测量或座标精确测量时，可按激光测距方式（MODE）键挑选不一样的激光测距方式。应留意，一些型号规格的全站仪在距离测量时不可以设置仪器设备高和三棱镜高，显示信息的高误差是全站仪横坐标管理中心与三棱镜管理中心的坡度。

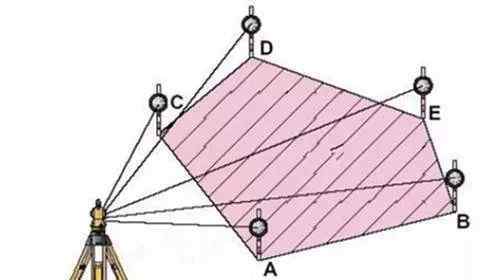

3．座标精确测量
1）设置测网站的三维坐标。
2）设置后聚焦点的座标或设置后视方位的水准百度云资源读值为其方向角。当设置后聚焦点的座标时，全站仪会全自动测算后视方位的方向角，并设置后视方位的水准百度云资源读值为其方向角。
3）设定棱镜常数。
4）设定空气改恰逢或平均气温、标准气压值。
5）量仪器设备高、三棱镜高并键入全站仪。
6）照准总体目标三棱镜，按座标精确测量键，全站仪刚开始激光测距并测算显示信息测量点的三维坐标。
常见问题
1）应用前要先阅读文章使用说明，对仪器设备开展全方位的掌握，随后主要学习培训一些操作过程，如测角、激光测距、测座标、数据储存和系统配置。
2）全站仪安装 在三脚架以前，应查验三脚架的三个伸缩式螺旋式是不是扭紧。运用联接螺旋式仪器设备将其固定不动在三脚架上以后才可以放宽仪器设备。
3）切忌在启动情况下插下电缆线，电缆线和电源插头应保持干净、干躁，电源插头若有废弃物应开展清除。
4）电子器件手簿应按时开展计量检定或检验，并开展平时维护保养。
5）蓄电池充电時间不可以超出专用型充电头要求的电池充电時间，不然很有可能会将充电电池烧毁或减少充电电池的使用期。
6）望眼镜不可以立即被太阳光照准，防止毁坏激光测距部发光二极管。@建筑圈一哥
7）仪器设备应保持干净、干躁，逢雨后应该马上将仪器设备擦拭，放到阴凉处，待仪器设备彻底晾晒后才可装车。
8）凡迁站均应先断电并将仪器设备取下装车运送。
