纸盒包装箱 吐血整理！纸盒包装常见结构，拿来就用！（一）

在整个印刷包装行业中，彩盒包装是一个相对复杂的范畴。由于设计、结构、造型、工艺的不同，很多东西往往没有标准化的工艺。普通彩盒包装单纸盒的结构设计主要分为管状包装盒和圆盘包装盒两部分。今天，边肖推出了其中之一——管状包装盒。

管状包装结构设计

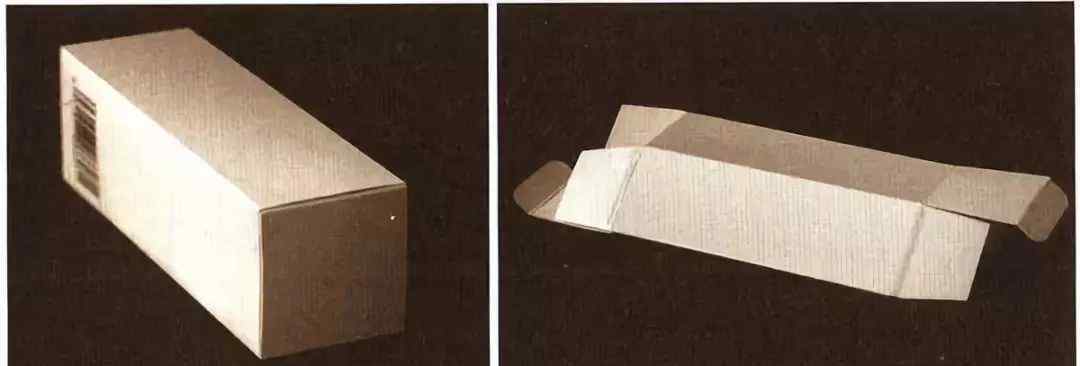

管状包装盒是最常见的日常包装形式，大多数彩盒包装，如食品、药品、日用品等都采用这种包装结构。其特征在于，在成型过程中，盒盖和盒底都需要折叠、组装(或粘接)、固定或密封，且多为单一结构(展开结构为整体)，盒体侧面有粘接口。纸箱的基本形状是四边形，也可以在此基础上展开成多边形。管状包装箱结构特点的差异主要体现在盖子和底部的组装方式上。让我们来看看管状包装盒不同的盖子和底部结构。

一个

管状包装盒的盒盖结构

盒盖是人们拿货的入口，也是消费者拿货的出口。因此，结构设计要求组装简单，开启方便，既能保护商品，又能满足特定包装的开启要求，如多次开启或一次性防伪开启。管状包装箱箱盖的结构主要有以下几种方式。

01

插入摇盖式

盒盖有三个摇盖部分，主盖有一个伸出的插入舌，用于将人插入盒体内起到密封作用。设计时要注意摇盖的咬合关系。这种盖子在管状包装盒中使用最为广泛。

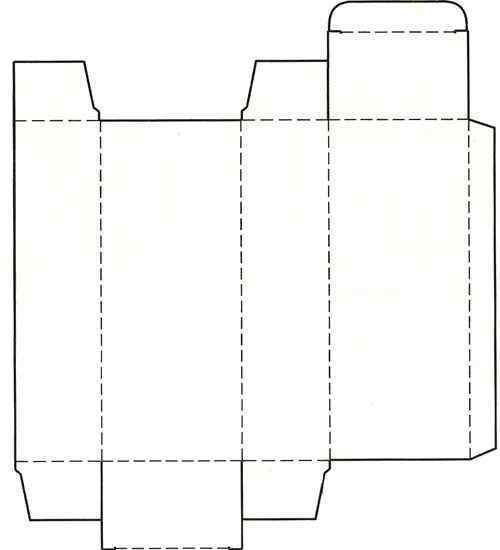

插入摇盖盒盖结构的放大图

02

锁口式

这种结构中，前后两侧的摇盖相互插接锁定，使得密封更加牢固，但是组装和开启有点麻烦。

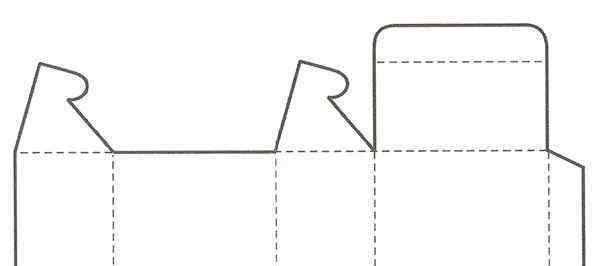

锁箱盖结构放大图

03

插入锁定类型

插入式和锁定式相结合，结构比插入式摇盖更坚固。

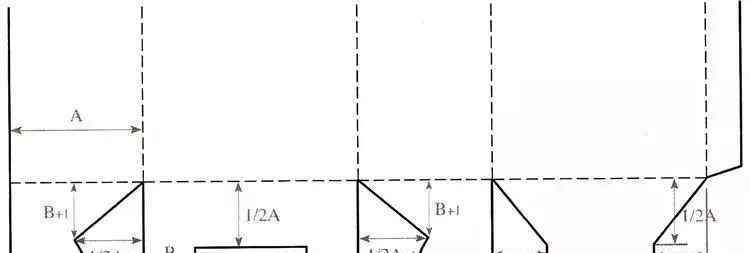

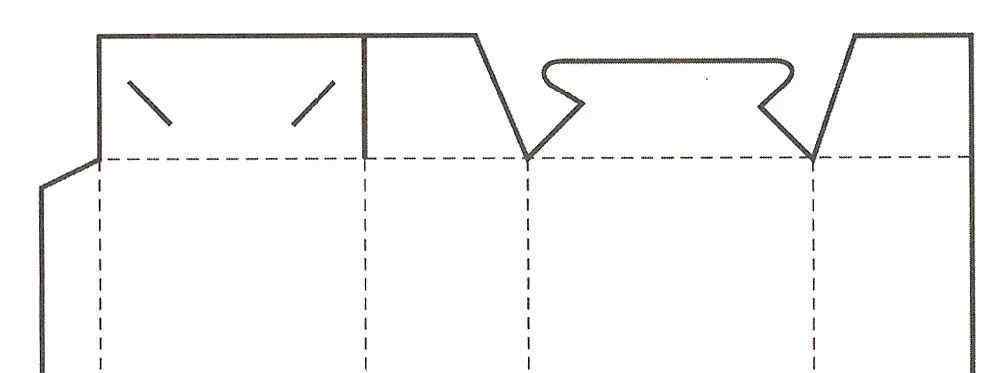

插入式锁箱盖结构的展开图

04

摇杆盖双保险插入式

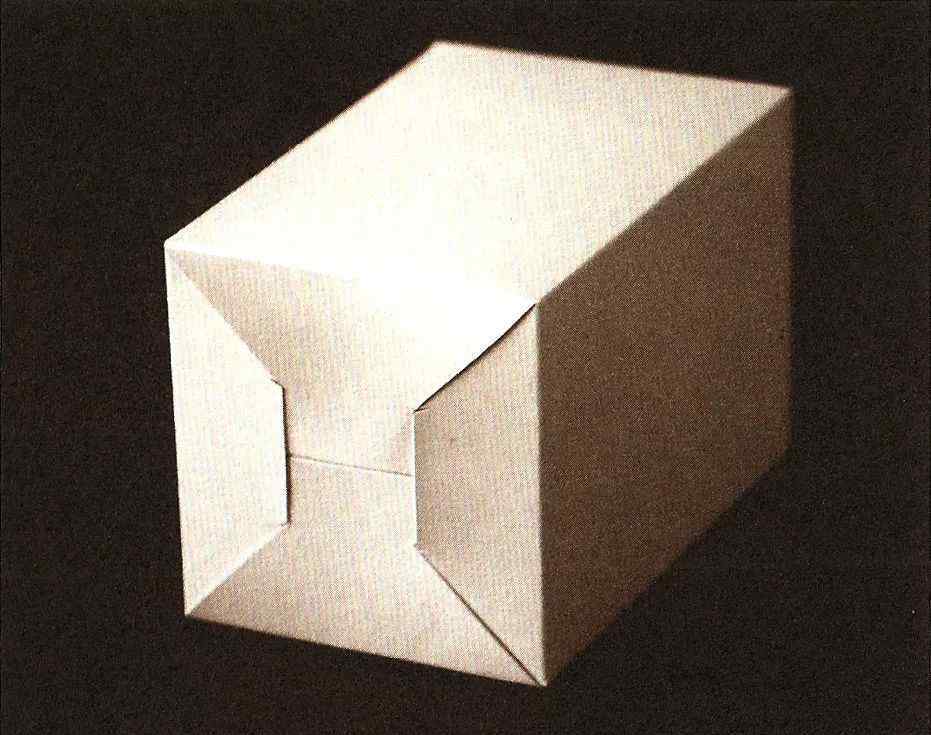

采用这种结构，摇盖受到双重咬合，非常牢固，可以省去摇盖和盖舌之间的咬合，更便于重复开启和使用。

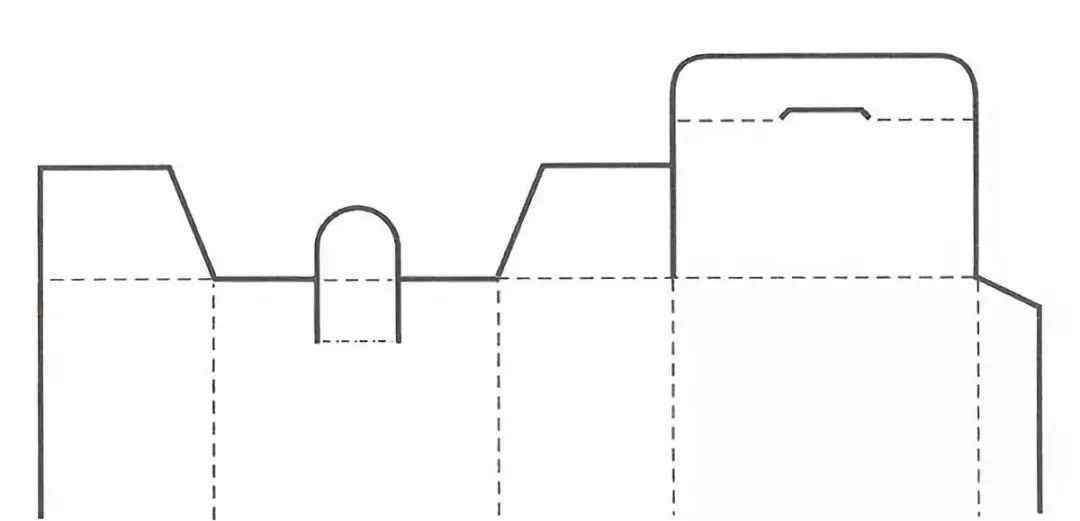

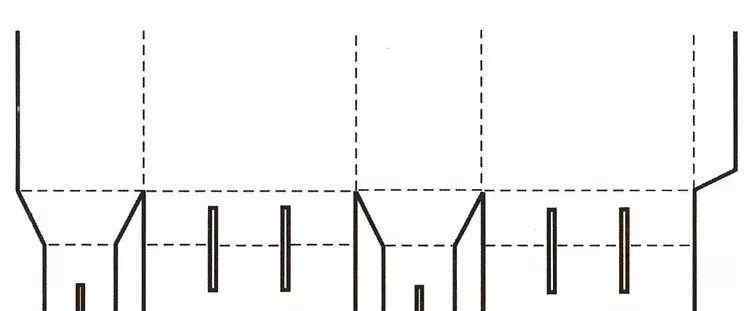

摇盖双保险插盒盖结构的展开图

05

胶粘密封型

这种粘接方式密封性好，适合自动化机器生产，但不能反复开启。主要适用于粉状、颗粒状商品的包装，如洗衣粉、麦片等，拆卸后不能重复使用。

胶粘密封盒盖结构的放大图

06

一次性防伪型

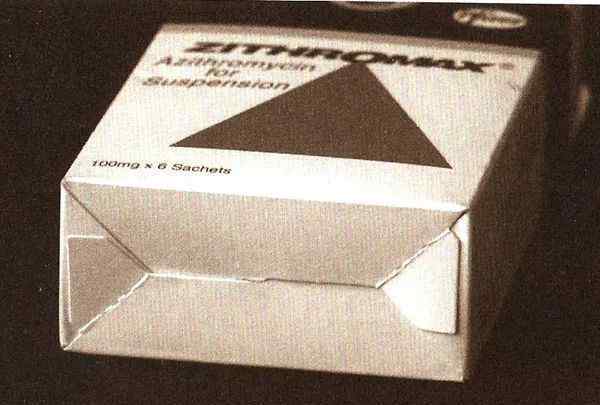

这种包装结构的特点是使用齿形切割线，可以在消费者打开包装时破坏包装结构，防止人们再次使用包装进行假冒活动。这种包装盒主要用于药品包装和一些小型食品包装，如薄膜包装/纸巾抽纸盒包装盒。

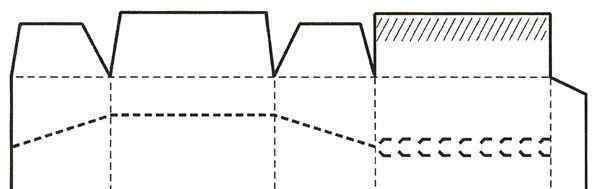

一次性防伪盒盖结构展开图

07

正压密封型

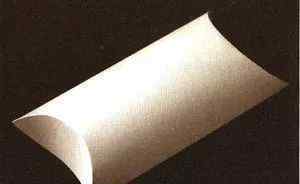

利用纸张的耐折性和韧性的特点，利用弯曲的折线压下压翼即可实现封口。这种结构组装、开启和使用都非常方便，最省纸，外形美观，适合包装小商品。

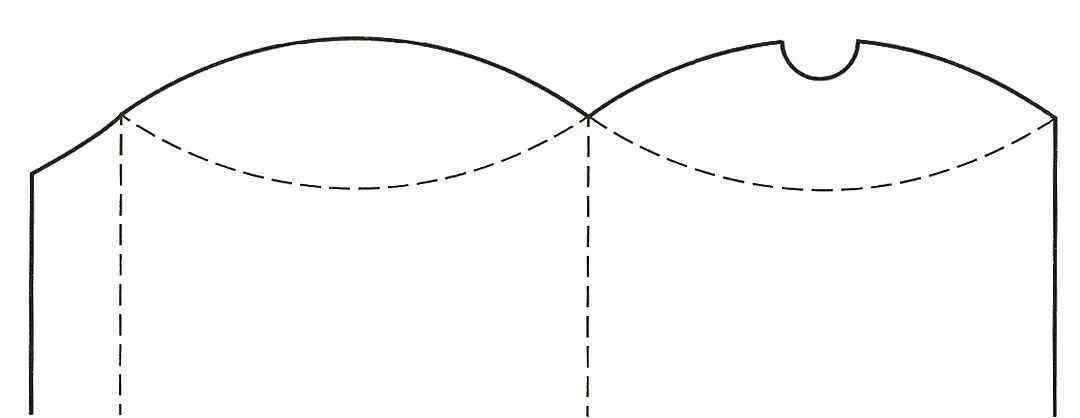

密封盒盖结构展开图

08

连续摇摆翼巢式

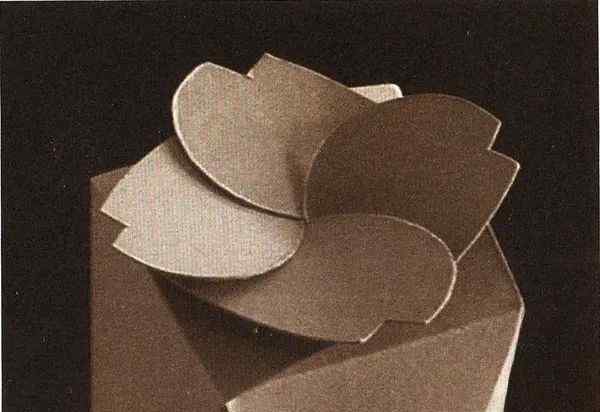

这种加锁包装结构美观，有装饰性，但组装和手动开启比较麻烦，适用于礼品包装、喜糖包装盒、圣诞礼品包装盒等。

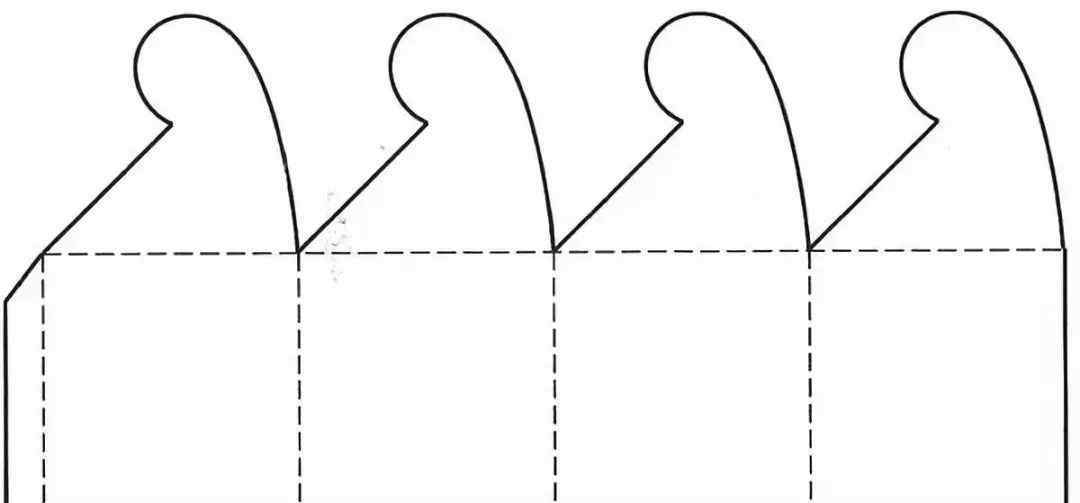

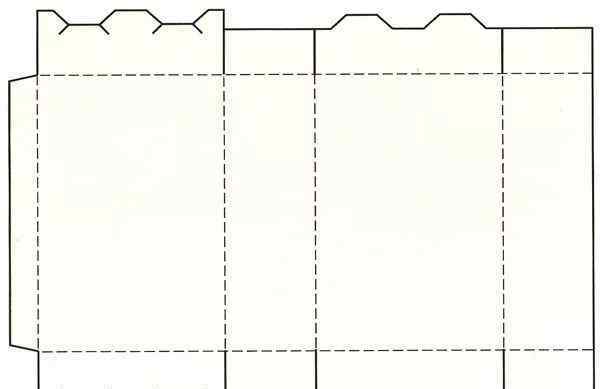

连续摇摆翼口袋盒盖结构展开图

2

管状包装箱的箱底结构

箱子的底部承受货物的重量，所以强调坚固性。另外，在灌装商品时，无论是机器还是手工，结构简单、组装方便都是基本要求。管状包装箱的底部主要有以下几种方式。

01

非插入式自锁底部

管状填料箱底部的四个摇摆翼部分被设计成使它们相互接合。这种接合是通过“分离”和“插入”两个步骤来完成的。它易于组装，具有一定的承载能力，因此广泛应用于管状包装盒中。

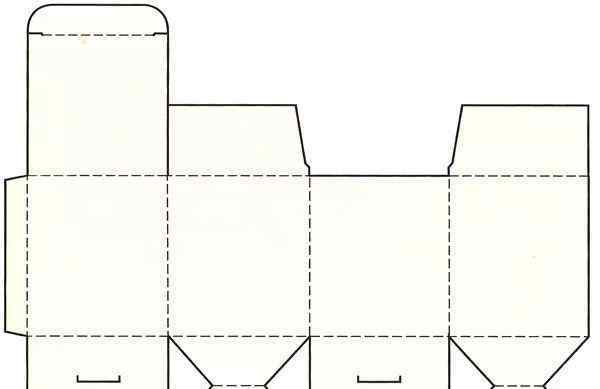

不同插头自锁底部结构展开图

02

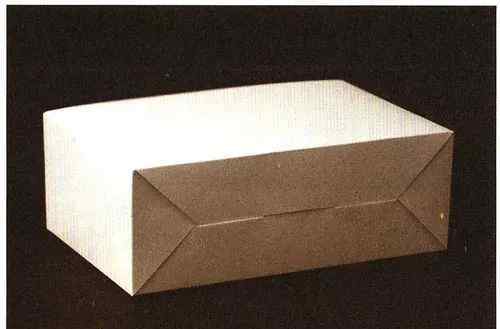

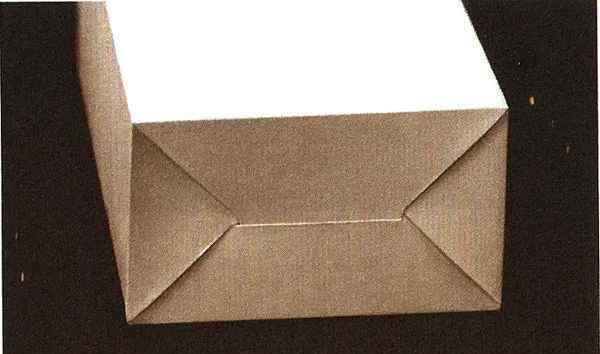

自动底部锁定

自动锁底包装盒采用预贴合加工方式，但贴合后仍可展平。使用时，只要打开箱体，箱底就会自动回到锁定状态，使用极其方便，省时省力，承重能力好，适合自动化生产。通常，这种设计结构被选择用于承载高重量物品的包装设计。

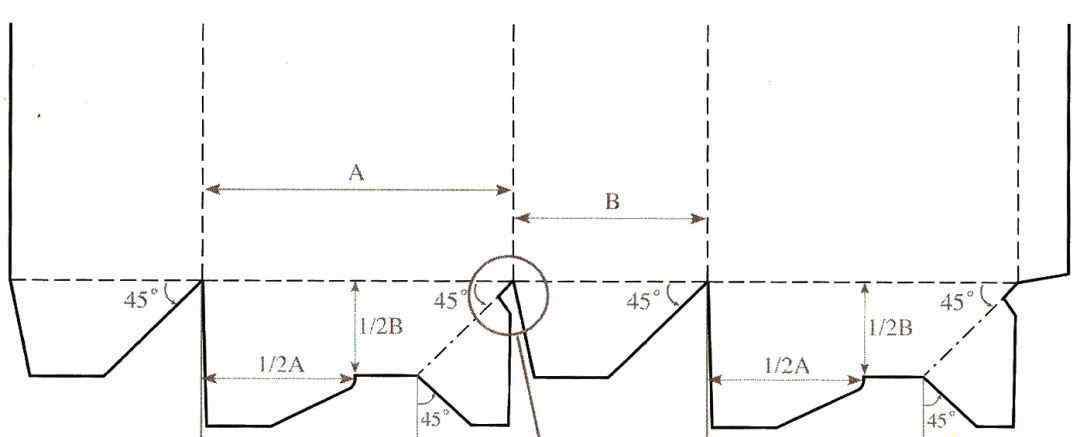

自动锁底结构展开图

03

摇盖双插槽后盖

结构和摇盖插入式盒盖一模一样。这种设计结构使用方便，但承载力较弱。它通常适用于包装食品、文具、牙膏等小型或轻型物品，是包装盒最常见的设计结构。

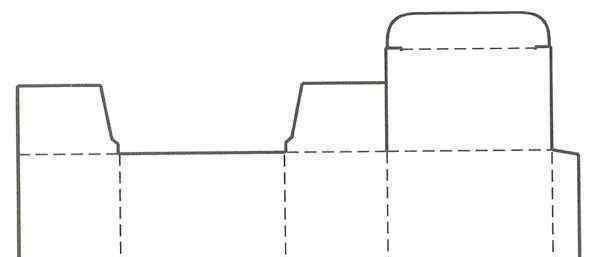

摇盖双插座后盖结构放大图

04

隔断后盖式

隔板封底结构是由管状包装盒的四个摇翼设计的具有隔板功能的结构。组装后，箱体内会形成隔墙，有效分隔和固定商品，起到很好的保护作用。同时，墙体与箱体为一体，可有效节约成本，包装箱结构具有较高的抗压强度。

隔断底盖结构展开图

05

其他不断发展的结构

根据上面常用的基本包装盒结构模型，通过设计可以演化出其他的结构形式。

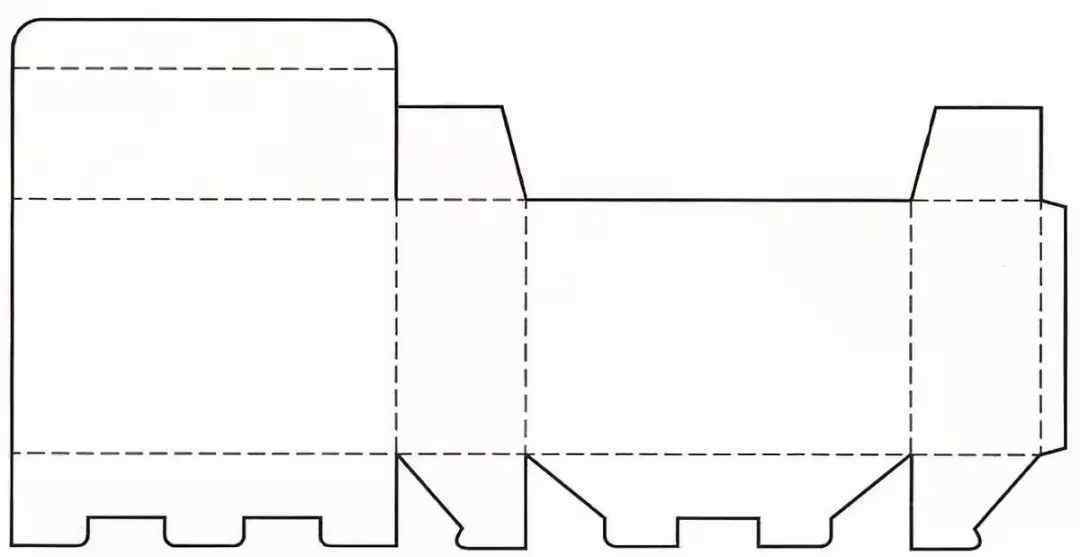

插件结构展开图

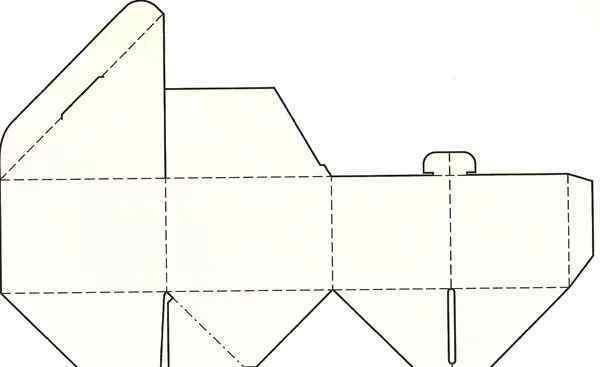

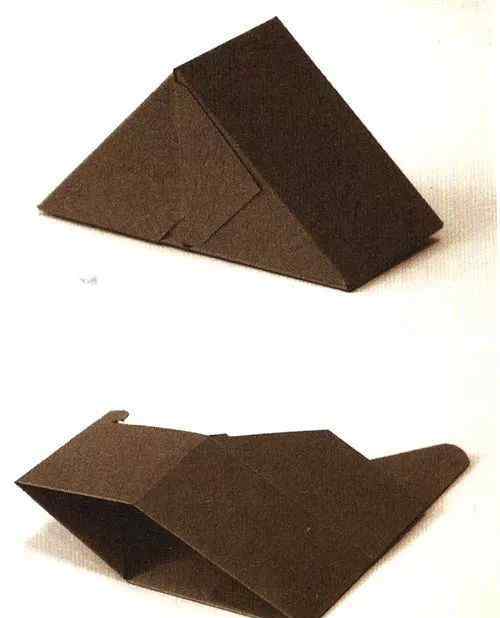

三角形自动锁底盒结构展开图

插锁结构的放大图

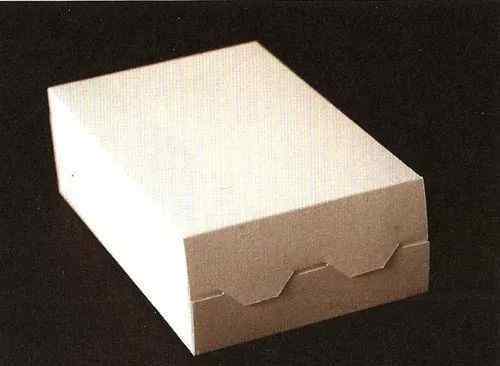

卡扣结构展开图
