示坡线 收藏备用 军事地形学（简）——假装看懂军用地图

通过对地形对军队战斗行动的影响;地形图基本知识;现地使用地图等内容的学习，了解地形在战斗中的作用和影响，掌握地形图的基本知识，学会识图和用图通过对行军、宿营、野外生存等内容的学习，了解行军、宿营的基本程序、方法，培养野外生存能力。

主要覆盖范围

地形对军队战斗行动的影响地形图基本知识现地使用地图行军宿营野外生存什么是军事地形学

简单来说，军事地形学就是军事识别、研究和利用地形的学科。其中，认同是基础，研究利用是最终目的。包括地形图的识别和使用，航拍空航拍照片的判断，简易战场地图的绘制，现场地图的使用。

(一)、地形、地物和地貌的概念和分类

1.什么是地形？

简单来说，地形就是地物和地貌的总称。陆域特征是指固定物体(如居民区、道路、河流湖泊等。)人工或自然形成在地面上。地貌是指地表平坦起伏的自然状态(如山地、丘陵、平原等)。).根据土地特征和土壤性质的分布，可分为住宅区、水网稻田、河流湖泊、山林、石林、黄土地、沙漠和戈壁

表面特征

地貌学

中国的地形类型

中国是一个地形多样的国家，从军事角度分为14类。

1.平原

2.丘陵林地

3.山区

4.山地林地

5.石林地

6.高原

7.黄土地

8.岛屿和海岸

9.居住区

10.水网和稻田

11.江湖

12.沙漠和戈壁

13.草地

14.沼泽

2.地形对军事行动的影响

地形对军事行动的影响是多方面的，主要表现在四个方面

1、对流动性的影响

2.对拍摄条件的影响

3.对军事工程的影响

4.兵力部署和火力分配的影响

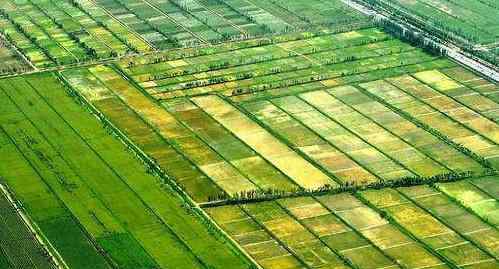

平原地形对作战的影响

平原地形，是以平坦宽阔的地貌要素为主导要素形成的。一般是指海拔200米以下地形平坦广阔，高差50米以下，坡度平缓，起伏不大的地形。其地形要素具有河渠密集、水源丰富、水利设施完善的特点；住宅密集，经济发达；道路网络化，交通便利，农田被森林覆盖少，但经济作物发达。

平原有利于机动，便于装甲部队从活动区发动攻击。交通枢纽、道路交叉口、桥梁、居民区对控制对方的作战行动意义重大。小高地、土堆、土堤都有一定的高度控制和遮蔽功能。装甲车等作战车辆裸露行驶距离长，有利于反坦克武器等武器的瞄准射击，土壤有利于工事的修建，便于地形改造限制对方的机动性。中国主要包括东北平原、华北平原、长三角平原和珠三角平原。

山地地形对作战的影响

山地是高差200米以上，坡度较大的地表。在这种地形上，起伏多，悬崖多，深谷深壕，水流湍急；居住区沿河谷分布，密集大型居住区稀少，路网不发达，主干道少且等级低，坡向变化较大；当山地地貌被森林覆盖时，就形成了山地森林地貌。在热带，热带森林和丛林形成了。

山地障碍效果强，便于防御阻挡敌人，延缓敌人进攻速度，隐蔽条件好；不方便观察。陡坡深谷影响部队机动性，不利于机械化部队的行动和发展；进攻力量难以集中，有利于分散徒步，但不利于协同作战。所以指挥不方便，快速决策困难，不利于进攻。

丘陵地形对作战的影响

丘陵为丘陵地形，高差较小，一般在200米以内，坡度平缓，无明显脉络。丘陵地形是丘陵地形与其他地形要素叠加的地形。

丘陵斜坡平缓宽阔，道路发达，便于制度化部队作战，有利于穿插迂回师；丘陵间观察拍摄条件好，便于相互扶持，位置韧性强；容易隐藏和伪装；直射枪械射击超越方便，通讯指挥方便。所以丘陵地形适合防守和进攻，适合大规模团作战。

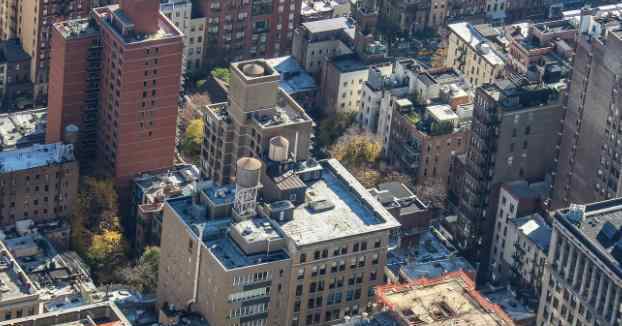

住宅地形对作战的影响

人类聚集和定居的地区被称为居住区。居住区根据其性质和人口分为城镇和村庄。城市通常是某一地区的政治、经济、文化中心，也是当地的交通枢纽。人口众多，建筑高大、密集、坚固，建筑设施多，交通便利。集镇与城市相比，规模和人口较小，村庄是人口较少、房屋较短、平房和庭院较多的较小住宅区。

住宅地形，建筑密集，障碍物强烈；不便于发扬火力和指挥；容易隐藏；高层现代建筑结构坚固，有一定的防护能力，但房屋在战时容易倒塌烧毁；水管、煤气管容易断裂，引起火灾、爆炸和中毒；城市容易组织立体防守，攻守双方都容易形成巷战，而且战斗过程缓慢，使得进攻方实力增加。

沙漠和沼泽

沙漠地区人口稀少，缺乏水和农产品，人们很难长途旅行和生存。气候干燥，风沙大，气温变化剧烈。冬天温度低至-20°C-30°C，夏天极热时温度低至50°C-60°C。因此，经过该地区时，必须准备好水、食物、运输工具和导游，并选择合适的路线。

沼泽是低洼地区，土壤肥沃但渗透性差。一般有蜿蜒的河流和池塘，池塘周围有漂浮的木筏，地面潮湿，除了罕见的干路和沼泽小路，很难通过。然而，在干旱和冰冻期间，障碍物的程度可能会降低。

研究地形的方法

1.现场侦察现场侦察能够真实地了解地形条件，判断其对作战行动的影响，使自己的决心符合客观实际，实施正确的组织指挥。在条件允许的情况下，可以多次进行侦察。

2.利用地图研究地形是一种常用的方法，通常在局部侦察困难之前或之时使用。大比例尺地形图显示的地形更加细致准确。

3.利用空中的照片进行地形研究，可以获得详细真实的地形情况，了解敌方的枪械配置、工程设施、部队集结等情况。

4.沙盘研究沙盘可以形象地了解战场的起伏，展示敌人工事、部队和武器的配置。利用沙盘研究地形。不受敌情、天气、时间、地点的限制。沙盘不仅是平时的战术训练，也是战时指挥员研究判断地形敌情、下定决心、制定作战计划、组织协调、战前训练的好工具。

地形图的基本知识

什么是地图？

按照一定的投影方法和比例关系，将地面的自然地理和社会经济要素，用规定的符号、颜色和注记，综合映射到平面图上，称为地图。

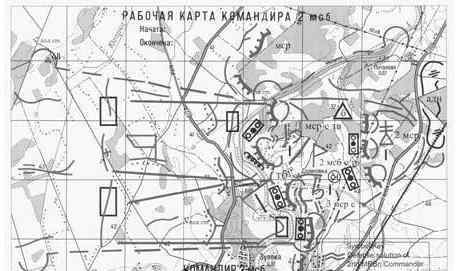

二战期间苏联军队的军事地图

1.地图分类

①根据其内容分为普通地图和特殊地图

②按比例尺划分:大、中、小比例尺地图

③按用途划分:教学地图、行政地图、军事地图、飞机、导航地图、交通地图、旅游地图

地图的要素

地图标题、地图轮廓、图例、比例尺、坡度比例尺、赤纬图、经纬度注记、笛卡尔坐标系注记、表格绘制、出版单位和时间、高程系统。

军事上常用的是地理坐标和平面直角坐标。

地图比例尺和地图上的测量距离

地图比例尺是多少？

地图上线段的长度与场中相应水平距离的比值称为地图比例尺。

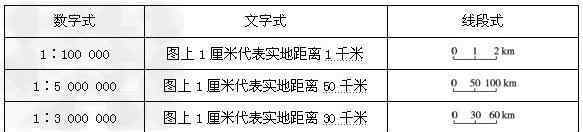

规模的表现

规模特征

比例尺的大小:比值大的比例尺就大比值小的比例尺就小

例如1: 10000 >: 1:15000

比例尺越大地图所包括的面积越小比例尺越小地图所包括的面积越大

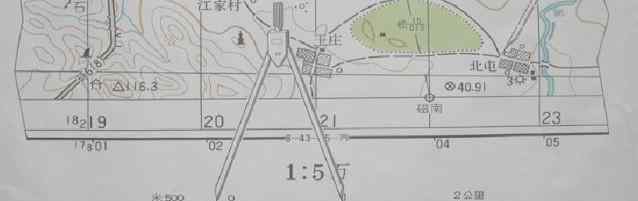

图形上距离的测量

场距离=图形上的长度x比例分母

方法:用眼估计法测量厘米和英尺

(1)用尺子测量:先用尺子测量地图上两点的长度，然后根据公式按照地图比例尺计算。

计算公式为:场距离=图上的长度×标度分母

如果在1:10000地图上测量的两点的长度为1.2厘米，则场水平距离= 1.2×10000 = 120(米)

(2)眼估计法:先估计图上两点的长度，然后按公式计算。

定向运动中，距离一般在运动中比较现实，主要采用眼估计法。图上距离越长，估计误差越大，所以可以采用分段视觉估计。

地图上测得的距离都是水平距离，但场地总是不均匀的，实际距离往往大于水平距离。因此，在计算野外距离时，地图上测量的距离应加上适当的校正。定向运动通常根据地形起伏程度和经验数据进行修正。

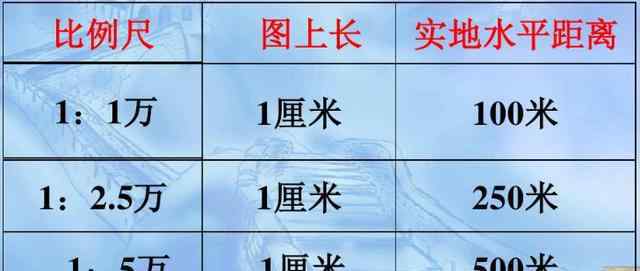

不同刻度上的距离和实际距离

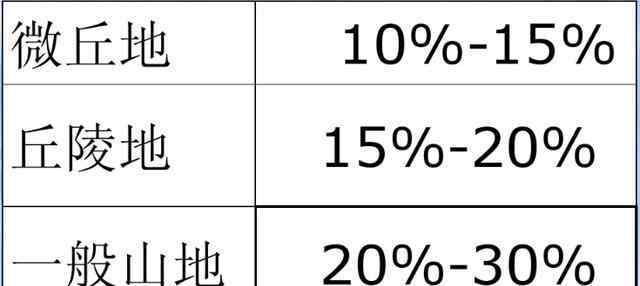

校正值表

计算公式为:场距=水平距离+水平距离×校正系数

三.地图识别

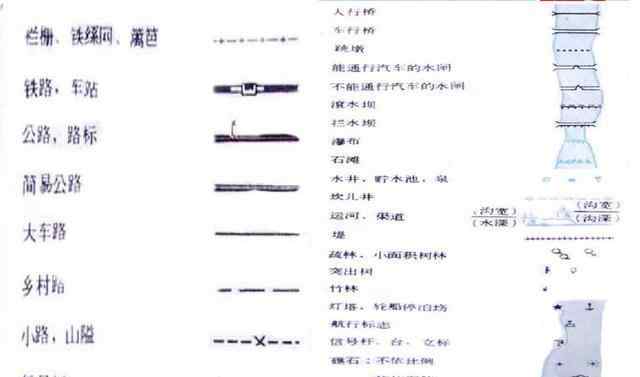

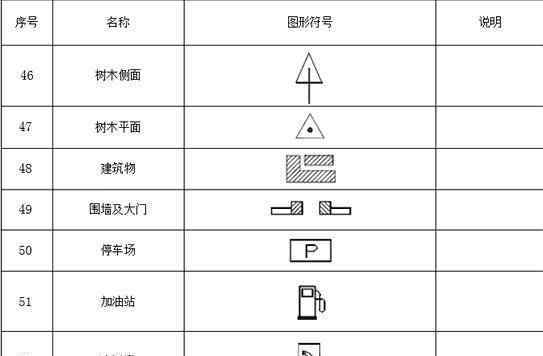

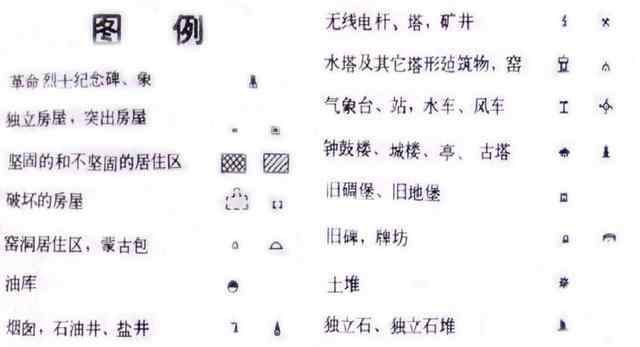

地物符号

用于表示地球上各种物体的图形称为地面物体符号

地物符号的特点地物符号的分类地物符号的颜色

(一)特征符号的特征

(二)地面符号的分类

依比例尺表示的符号半依比例尺表示的符号不依比例尺表示的符号说明符号和注记

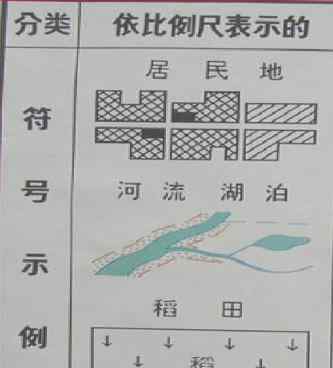

1、根据符号的比例

特点:

图例类似于字段

你可以在图上确定尺寸

转折点可以用作检查点

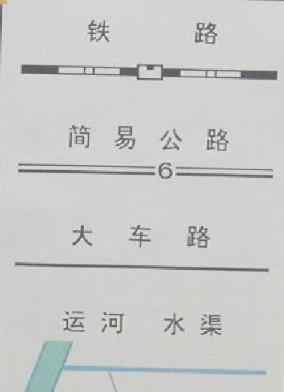

2、一半按符号比例

特点:

与现场一致

测量长度，但不测量宽度

转弯路口是很好的检查站

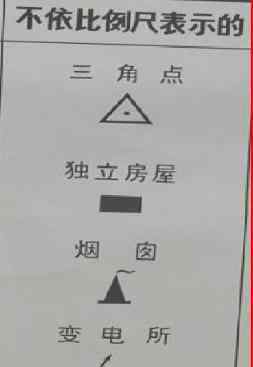

3.未用比例表示的符号

特点:

场地面积很小，在定向运动和军事上具有重要的承载意义。图例不指示其大小，但定位点用于指示其在字段中的位置。

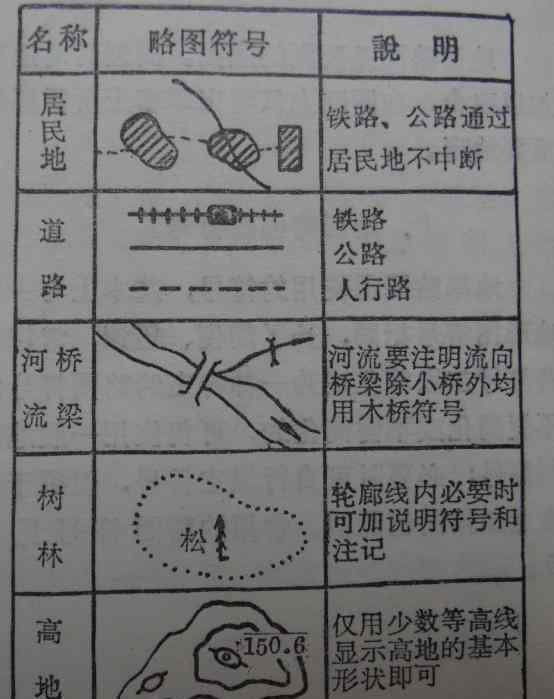

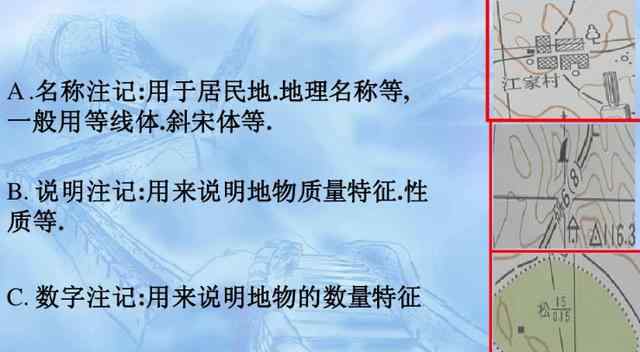

4.解释性符号和注释

军用地形图和定向越野地图中有描述和标注符号

(三)地面标志的规定

地图上的地物符号有统一的规定，必须由制图员遵守。主要规定有定位、方向、颜色、尺寸等。

解释并注意符号的类型

地物符号规定(颜色规定)

黑色:表示人工地物的部分自然地物及说明注记蓝色:表示水系类地物绿色:表示植被类地物棕色:表示地貌类地物

地物符号识别的一般要点和问题

按象形特点识别并记忆按形意相方法识别和记忆对所有独立地物应定位准确属性明确对线状地物的定位和识别对面状地物其轮廓、转折点、位置准确

地面物体符号规则(方向规则)

(4)地貌解释

地貌符号是用来表示地表起伏变形特征的符号。等高线一般用来表示地貌起伏和变形的特征。

1.用等高线表示地貌的基本原理

等高线是地图上相邻的地面高程相等的点连接而成的闭合曲线。用来表示地貌的各种特征。

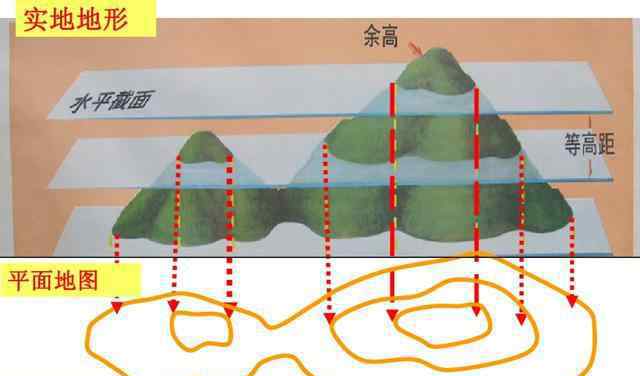

等高线显示地形的原理

等高线显示地形的原理

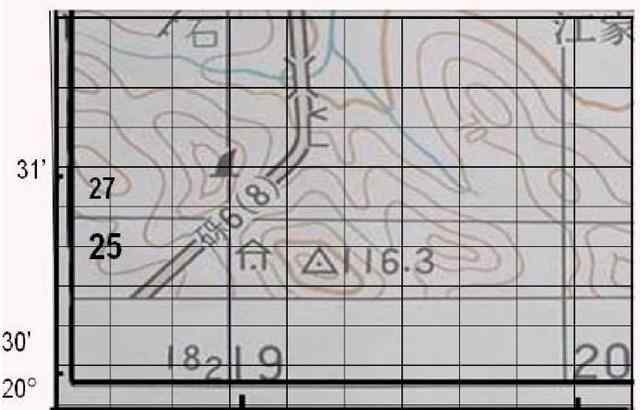

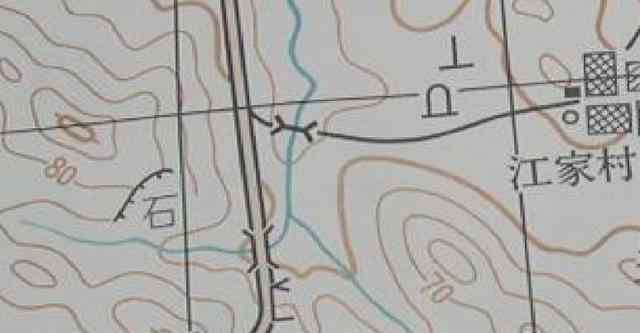

用等高线显示的军事地图

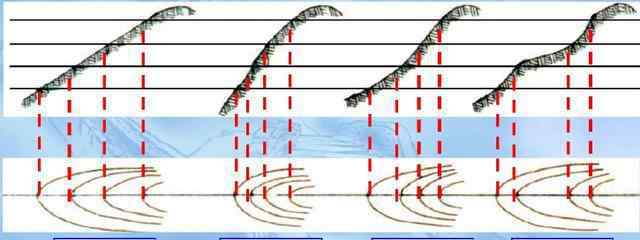

等高线的特征

同一条等高线上，各点高程相等等高线间的间距越小现地坡度越大等高线的形状与现地对应同一幅地图.上等高线线越多高程越高

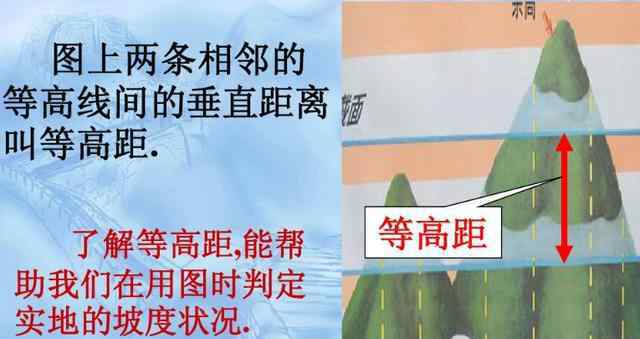

2.垂直间隔及其规则

在地形复杂、等高线密集的地区，经批准可扩大基本等高线距离。

垂直间距是指地形图中相邻等高线之间的高度差。垂直间隔的选择取决于地形图的比例尺、地面的坡度和使用地图的目的。基本公式是:

H=0.2mmXM

其中h为垂直间隔；m是地图比例尺

垂直间隔的规定

垂直间隔的规定

等高间隔

等高间隔

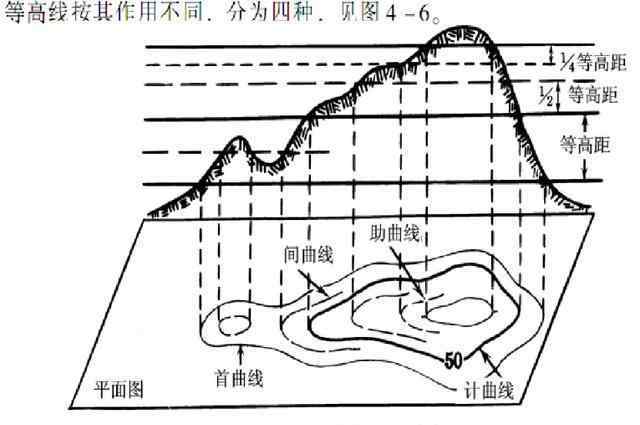

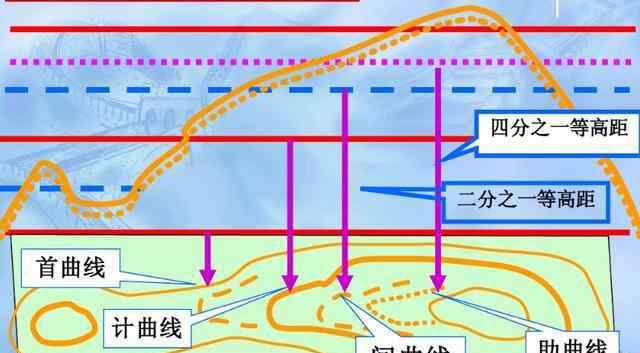

3.等高线的类型

助曲线:以1/4基本等高距加绘于局部，描绘间曲线不能说明的地貌。半距等高线(间曲线):以1/2基本等高距加绘于局部，以长虚线表示。基本等高线(首曲线):根据规定的等高距描绘的等高线。计曲线:加粗等高线，为快速计算高程，从基准面开始每隔4条等高线加粗形成计曲线。

4.倾斜线

为了识别丘陵、洼地、山坡的方向，一般在这些部位的等高线上画出垂直于等高线的短线，其他线指向下坡方向。

5.高级启动和注释

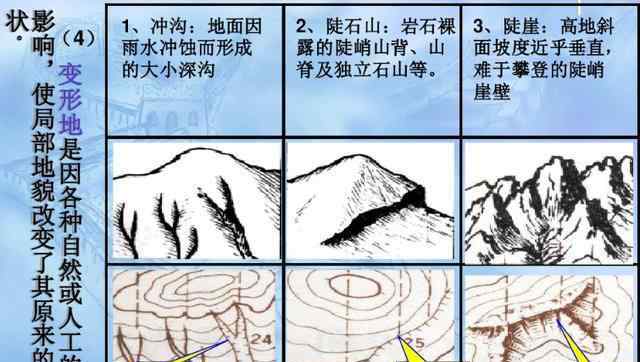

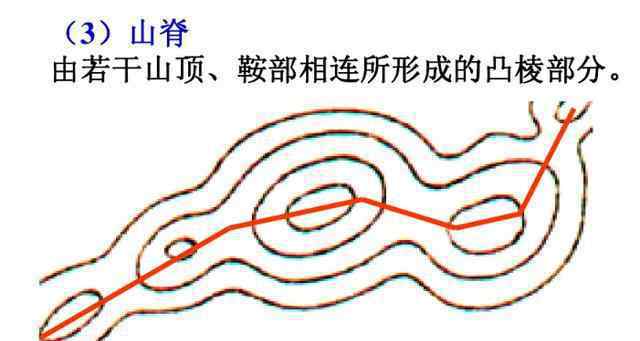

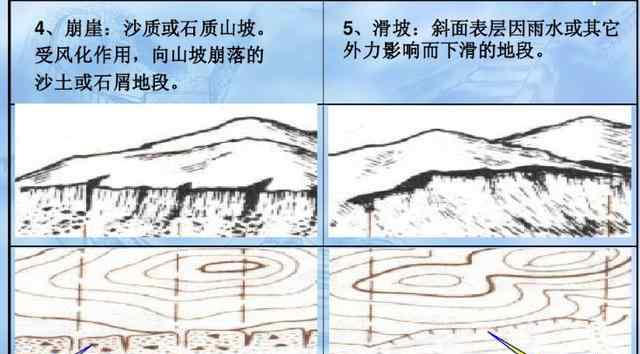

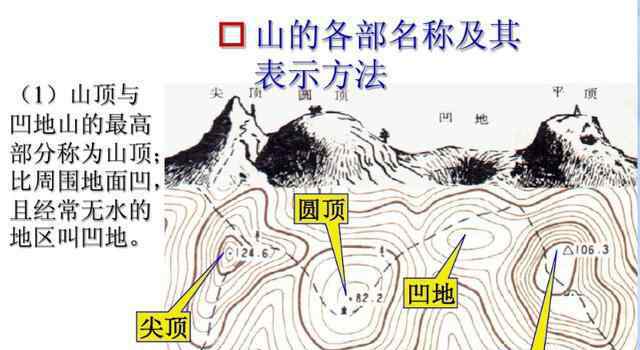

6.各种形式的山

斜坡:从山顶到山脚的斜坡

野外定向

我们学习了地形图的基础知识，目的是学习如何使用地图。本章重点介绍如何在以下几个方面使用地图。

方位判定标定地图确定站立点现地对照按图行进

方位测定

方位确定就是原地确定方向。这是使用地图的基础。主要方法如下:(1)用北箭头判断；以北极星判断；根据太阳判断，根据自然特征判断等。

方位角及其类型

方位角是指从某一点到北向线沿顺时针方向线到目标方向线的水平角度。在军事行动和定向比赛中，它被用作标记方向的规范，指的是北行线(三北方向)。

在小比例尺地图中，子午线方向——真子午线方向(真北)，它是以东西向地图轮廓或任何与经度刻度带同名的连线为基础的。

以高斯平面直角坐标网中的任意坐标纵线及其平行线为方向坐标北。

这张地图的平均磁偏角取为一个北向和一个磁北向。

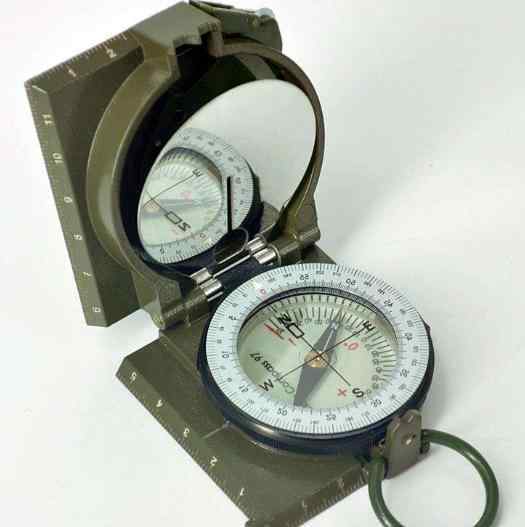

用北箭头确定方向

确定方向时，首先将指向北方的指针平放。磁针静止后，涂有夜光剂的磁针末端(或黑尖)所指向的方向就是北方。如果朝北的话，后面是南，右边是东，左边是西。

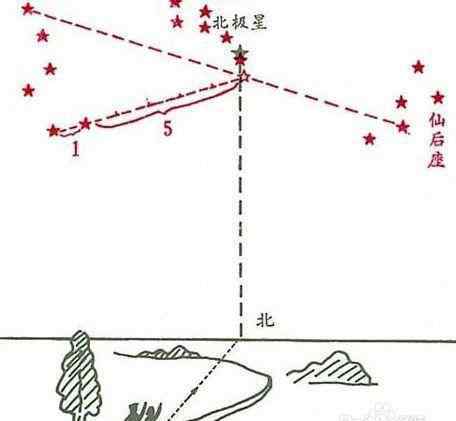

利用北极星确定方位

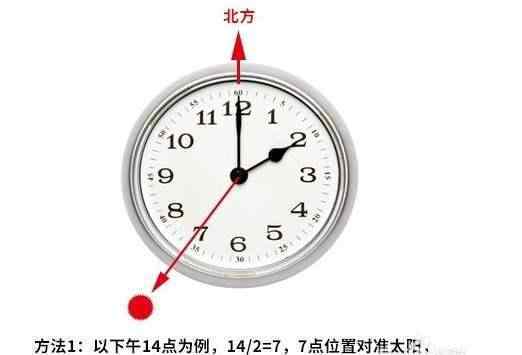

利用太阳和手表来确定方向

使用自然特征来确定方向

在自然界中，许多特征和地貌具有方位意义。

比如树桩年轮，树叶等。树桩上的年轮，北方间隔小，南方间隔大，即南方稀疏，北方密集。花草树木都有阳光充足的特点，因此，叶面的方向是南方。

根据地面物体的特征判断

北方地区农村民房正门朝南古代庙宇、宝塔均座北朝南南方潮湿地区向阳面的土堤、高坡较干燥无青苔，而背向却生长独立大树南面枝叶茂密树皮光滑积雪朝南易化

校准图

地图标定是使地图与野外方位一致。校准地图有几种方法:

1.粗略校准

首先，确定在现场的位置。位置确定后，将地图顶部指向场的北面，地图已经标定。

2.用北箭头校准

先用北罗经的尺把地图的磁子午线切开，让视线的一端面向北轮廓，然后水平旋转地图，让磁铁对准正指标，也就是表盘的“0”分，地图就校准好了。

3.使用直的地面物体进行校准

直线要素是指具有直线起点的线性要素，如铁路、公路、电线等。首先在地图上找到直线特征符号，对比两侧地形，使地图与局部的关系位置大致匹配，然后旋转地图，使地图上的直线特征符号与局部直线特征方向一致，地图已经标注。

4.用明显的地形点标定

首先确定站立点在地图上的位置，然后在实地和地图上从远处选择一个明显的地形点，如山顶、独立地物等。，并在立点上和地图上的地形点上心直切，然后转动地图使远处的地形符号在前面，用尺子对准远处对应的地形点，地图已经标定。

5.北极星校准

校准时面向北极星，使地图顶部大致朝北，然后通过东(西)图对准北极星，地图方位就校准好了。

确定站立点

建立一个站立点就是在地图上找到自己的实际位置。通常有以下方法:

1.使用明显的地形点来确定

当站立点在一个明显的地形点上时，找到该地形点在地图上的符号，即站立点在地图上的位置。当站立点在明显地形点附近时，首先对地图进行标定，然后根据站立点与明显地物的相互位置关系确定站立点在地图上的位置。

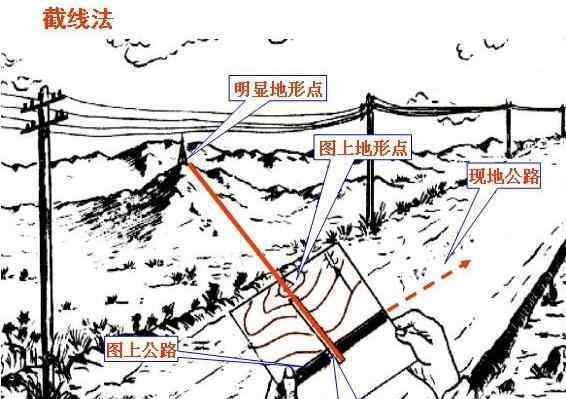

线切割方法

2.由线切割方法确定

当立点位于道路、河渠或其他线状物体上时，首先对地图进行标定，选择地图上明显的地形点和线状物体一侧的点，然后在地图上的地形点上切割标尺边缘，转动标尺，对准点状地形点，对准方向线。方向线和线性要素符号的交点是地图上的站立点的位置。

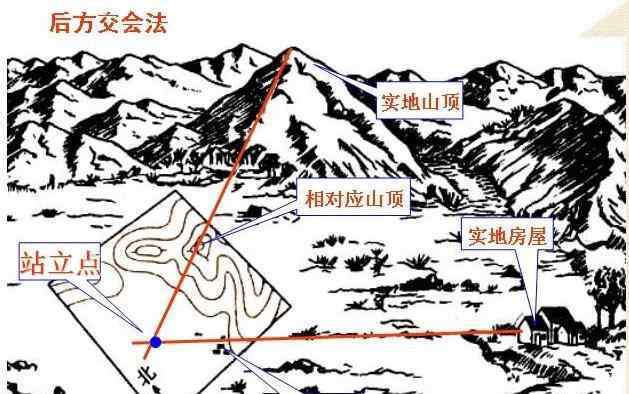

3.通过切除的方法确定

会合方法

首先对地图进行标定，在地图上和远处当场选择两个明显的地形点，在地图上两个明显的地形点符号的定位点上切直尺，然后依次对准当场对应的地形点，向后画出方向线。两条方向线的交点，就是地图上站立点的位置。

4.用磁方位交会法确定

爬上远处容易看到的树，在原地和远处的地图上选择两个明显的地形点，分别测量这两个点的磁方位。然后对树附近的地图进行标定，依次在地图上两个对应地形点的定位点上切割北罗经的尺边，旋转北罗经使磁针的北端指向被测的对应磁方位分区，分别沿尺边画方向线，两条方向线的交点即为地图上站立点的位置。

原位可控地形

实地地形对比一般在标定地图和建立立点的基础上进行。顺序是:先主方向，后次方向；先对比大而明显的地形，再对比大致的地形；从左到右(或反过来)，从近到远；从地图到局部，再从局部到地图；拿大带和小带，从点到面，分段对比。与地形对比，主要是根据站立点与目标点的关系以及附近的地形进行分析比较，反复验证。当重叠的形状不方便观察时，改变位置或爬上去观察。

根据图片行进

根据地图，即利用地图选择出行路线，并在出行过程中不断与当地进行对比，以保证所选择的路线到达预定地点。

(一)行进前的准备

你必须在旅行前选择正确的路线。在选择路线时，应充分考虑和研究路线上可能影响出行的地形因素，如地形起伏、沿线居民区、桥梁等。部队行军时，通常要选择多条路线，这样才能走不同的路。在选择路线时，要注意以下几个原则:第一，有路不越野。尽可能利用道路，不仅省力耐用，不易迷路；第二，选择不选择远；第三，提前绕道。在起伏较大、森林茂密、障碍物较多的地区，应提前选择绕行路线。

路线选定后，沿线和沿线选定的明显特征和地貌应作为承载对象，如转折点、桥梁、居民区等。，并用彩笔在地图上标出，以便旅行时快速找到。

路线、方位选定后，各路段的里程、时间、方位物的顺序、数量、名称、关系位置、地形特征等都要按照行进的顺序记忆，以达到“心中有图，不来先知”的目的。

(二)行进步骤的方法:关键

途中要边走边控制地形，预测前方要经过的方位物体。通过各岔路口、转弯点、居民区出入口等时。，你要仔细对比地形，随时知道自己在地图上的位置，这样“人在地上行走，心在地图上上移”。具体行进方法包括以下步骤:

1.凭记忆前进

根据行进顺序，采取分段或连续或一次性记忆的方法，记住路线的方向、距离和经过的地形点。通过记忆，现场的场景可以不断地与记忆内容“重叠”和确认。通常对于初学者来说，很容易采用分段行进的方法，即在能看到最佳路线的路段，而不是对比地形，选择在辅助目标点进行对比，这样就可以对路段逐一进行对比；对于有事实依据的，可以采用连续行进法，即推进每个辅助目标点要做的工作。在到达一个辅助目标点之前，边行进边分析下一个通视断面的地形，在地图上找到下一个辅助目标点，然后不停地继续行进；对于有经验的人，可以使用一次性记忆旅行法，即在起点，一次性记住从起点到地图上第一个目标点的最佳路线，不再选择辅助目标点，在到达第一个目标点之前，一次性记住到下一个目标点的最佳路线，直到终点。

2.遵循点和线

当目标点位于或靠近高、明显的点和线性地形时，这些容易识别的地形可以在定义站立点后作为行进的指南。

3.方位角行进

按方位行进是按图形行进的辅助方法。在地形起伏不大、无道路、无种植覆盖、观测不方便或夜间、浓雾、大雪等恶劣天气条件的地区旅行时，可在地图上测量出从站立点到目标点的磁方位角，然后测量出两点间的场距，换算成多步或时间(多步=场距米/多步长，一般为1.5米)。开始时，首先水平握住北箭头，转动身体，使磁关联的北端指向下一个点的方位密度。这时，从照相门到瞄准镜的方向就是前进方向，然后按照方位物体的方向直行。旅行时，随时用北箭头检查航向，记住多步的次数或时间。到达目标点后，按照上述要领一步步进行，直到终点。

4.纠错方向

旅行时，如果走了错误的路线，应立即对比地形，在地图上建立站立点的位置，回忆自己经过的路线，然后选择迂回的方式或原路返回。回到正确的路线后，继续前进。如果条件允许，你也可以选择一条新的路线前进到预定的目标。

地图比例尺是指地图上一条线段的长度与相应场水平距离的比值。即地图比例尺=地图长度/对应场水平距离。例如，如果地图的比例尺是1:50000，那么地图上两点之间的距离是1厘米，场中两点之间的距离应该是50000厘米。

根据不同的绘制目的和要求，地图的比例尺大小也不同。通常根据比例的大小。比例的大小可以根据尺度的分母来确定，分母越小，比例越大，尺度越大；分母大，比例小，尺度小。对于与地图表大小相同的地图，比例尺越大，地图表中包含的野外面积越小，但显示的地形越详细，精度越高。所以大比例尺地图更适合初级指挥员，小比例尺地图适合中高级指挥员。

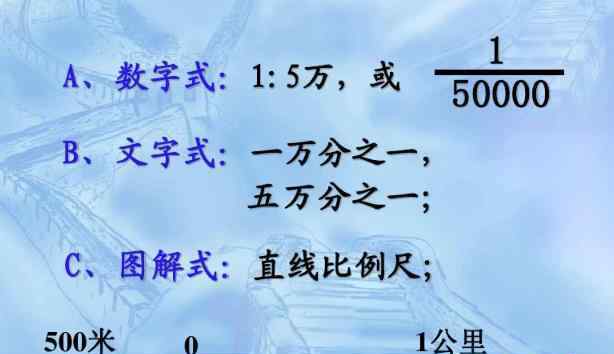

地图比例尺通常用数字结合字符和数字来表示，通常在画廊的下中心绘制和标注。其中，数字标度用数字表示，用比例或分数表示。图形表示是直线比例。

根据地图比例尺，可以从地图上测出相应的距离。如果测量两点之间的长度，然后将测量的长度移动到一个直线标尺上进行比较，就可以得到场中两点之间的距离。

另一种是基于数字比例转换。用尺子测量图上两点之间的距离，然后用公式换算。换算公式为:场距=地图上的长度×比例尺男女。

如果要测量两点之间的曲线距离，就要用专门的里程表。

需要注意的是，地图上测量计算的距离其实只是一个水平距离。如果场地坡度较大，则应按比例加入适当的坡度和弯曲修正。
