dwg是什么文件格式 【干货】DWG文件各版本怎么选,DWG和DXF文件的区别是什么?

最近收到一个同学的私信,希望我说明如何选择不同版本的DWG文件,然后说说DWG和DXF文件的区别,让他知道如何保存文件。

DWG文件是最常用和最基本的设计文件格式。不仅我们公司的AutoCAD等工业产品使用DWG文件作为主要的保存文件格式,其他很多设计软件也使用DWG文件作为输出格式……可以说DWG文件几乎贯穿了整个设计过程的文件流部分。

然后因为AutoCAD现有版本太多(天啊,今年连R14都有!因此,根据对方使用的AutoCAD版本保存DWG文件格式非常重要。

PS:个人非常反对随意保存R14格式的DWG文件,在旧版本保存的时候真的会丢失新版本的一些功能或者优化。

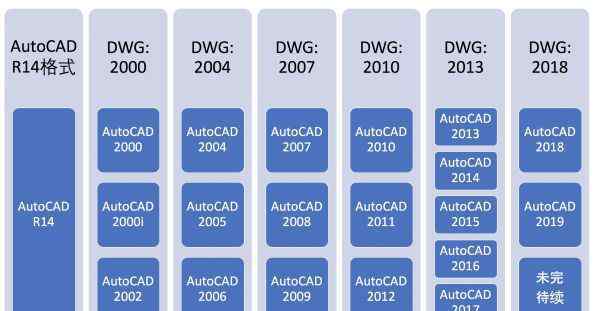

那么应该怎么拯救呢?看下表:ⅵ

以列为大跨度…找到对应的AutoCAD版本,将列中的标题设置为自己的保存目标。

(PS:这张图还有一个功能。同一列中的AutoCAD保存的文件格式都是一致的,而右边的AutoCAD可以打开左边的AutoCAD默认保存的格式[称为向后兼容,左边的不能打开右边的)

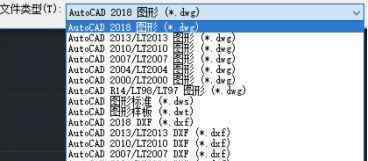

例如,如果您的甲方使用的是AutoCAD版本2015,则该列的标题为2013格式的DWG,保存时可以选择AutoCAD 2015。↓

这样的保存既保证了对方可以打开相应的图纸,又保证了图形对象不会最大限度的丢失一些信息。

有用户问过,手动保存时很容易忘记修改文件格式,因为AutoCAD是用最新的默认文件格式保存的。那么可以修改默认的文件保存格式吗?

答案当然是肯定的:

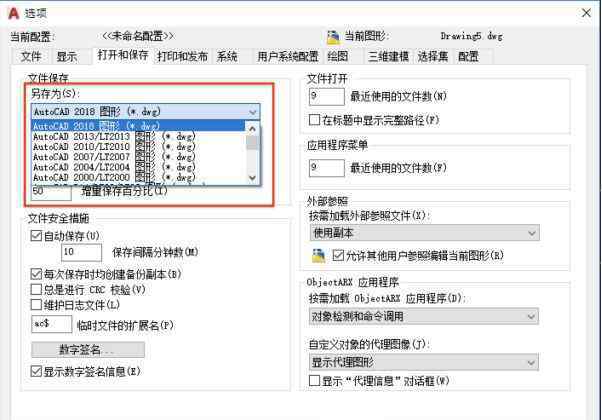

在Windows上,进入OP,打开“系统设置”对话框(三个秘密杀手级对话框中的第一个),找到“文件”选项卡,选择默认保存格式的“AutoCAD 2013”即可,这样每次保存时,文件都会保存为2013的格式。↓

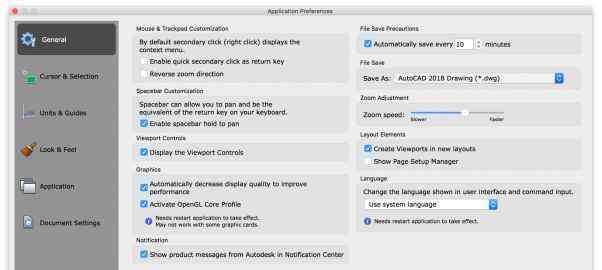

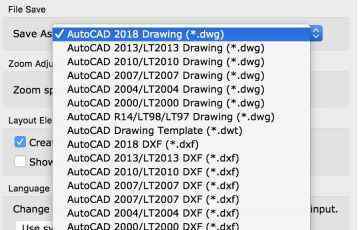

在苹果电脑上,操作命令打开的首选项对话框被简化。在第一个「一般」标签中,找到「另存新档」,将档案类型变更为2013。↓

那么,有什么办法可以批量保存特定格式的文件呢?也有。还记得我们之前说的电子传输吗?如果你不记得了,点击这里:一个命令就可以使打包的文件完整,这个可以做到!

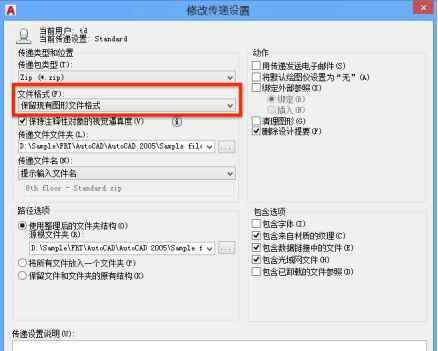

使用电子传输,在设置文件格式时,可以将所有打包的DWG文件保存为统一格式:ⅵ

好了,在这一点上,你应该知道如何选择和保存DWG格式。

标题中提到了另一种文件格式:DXF。

我对DXF只有一个建议:

如果没有特殊需要,就不要用DXF格式保存!!!

如果没有特殊需要,就不要用DXF格式保存!!!

如果没有特殊需要,就不要用DXF格式保存!!!

为什么不以DXF格式保存它?原因只有一个:

DXF文件没有加密!DXF文件没有加密!DXF文件没有加密!(重要的事情重复三遍!)

那么,如何验证DXF文件没有加密呢?

按照我的步骤:

创建新绘图;

在(1234.5678,8765.4321)处画一个半径为6666.6321的圆;

另存为dxf文件格式;

用剪贴板(为什么总是你!)打开保存的dxf文件;

搜索;搜索;搜索;搜索;搜索;搜索;搜索;搜索;搜索;搜索;搜索;搜索;搜索;搜索;搜索;搜索;搜索;搜索;搜索;搜索;搜索;搜索;搜索;搜索;搜索;搜索;搜索;搜索;搜索;搜索;搜索;搜索;搜索;搜索;25045.5045000000005

你发现了什么?不拿自己做实验你是不会明白的。

P.S .之后,我们将继续推出一分钟的知识工具包,帮助您解决疑惑。有问题可以留言提问。说不定下一期会收到答案~

一分钟问答

Q

CAD2018回合F命令的子命令-多次(M)点击没有响应

A

在CAD内置FILLET中,其子命令m只能连续倒圆多段线(一次只能选择两条),即保存FILLET命令重复执行的次数,而不是选择多段来完成所有线的倒角动作。

注:本文由Autodesk Vision授权(ID: Autodesk Vision)。作者:柴,欧特克软件(中国)有限公司,原文:点击查看。
