金属锂 国内补锂专利技术分析之锂粉钝化以及锂金属复合材料

本文主要介绍锂粉钝化和锂金属复合材料的一些专利供讨论。

1.锂粉钝化的专利研究

首先是比亚迪的专利，叫被动锂粉及其制备方法，添加了被动锂的正极材料和电池。原理如下；

首先在惰性气氛下，将金属锂加入第一溶剂中，第一溶剂不与金属锂反应，加热至金属锂熔化，搅拌使熔化的金属锂分散，冷却，清洗，干燥，得到锂粉颗粒；

其次，在惰性气氛下，将金属盐加入到第二溶剂中得到溶液，第二溶剂不与金属锂反应，将步骤1得到的锂粉颗粒加入到第二溶剂中，锂粉颗粒与金属盐发生原位还原反应，反应产物经清洗、干燥后得到钝化的锂粉；

最后，第一溶剂为液体石蜡和矿物油中的一种或两种；第二溶剂为铜、镍、铁、锌、铅、银、镉、钴盐中的一种或多种(溶剂为碳酸盐)；

接下来是日本TDK的专利，叫做稳定锂粉。原理如下；

首先，稳定的锂粉末包含无机保护层

其次，无机金属含有质量比为0.21-2.51的铁和锶

第三，在熔融状态下引入二氧化碳和微量金属在表面保护层上反应；

在日本还是TDK的专利，叫稳定锂粉；其基本原理如下；

首先，我们需要了解两个专业术语，Ferrete直径:描述不规则粒径的常用参数。在任何方向上穿过粒子中心的直径被称为雪貂直径。每10度的直径是雪貂的直径。一般把这36个Ferrete直径相加来描述一个粒子，圆度C定义为，当粒子的面积设为S，周长设为L时，C = 4πS/L2；

第一，当粒子的平均圆形度设为C时，C ≤ 0.90

其次，当粒子的平均法拉帝直径设置为FD时，FD ≤ 53.0。m

同样，颗粒含有大于1.0×10-3质量%且小于1.0×10-1质量%的过渡金属(用二氧化碳钝化)

接下来是天津中能锂业的专利，叫做钝化锂微球的一种生产方法。制作方法如下:

首先，用装有金属锂保护气体的干式熔锂罐加热金属锂锭，直至其熔化成液态金属锂；其次，在钝化罐中制备钝化金属锂微球，具体方法包括以下步骤:在钝化罐中形成冷却钝化气流，冷却钝化气流由金属锂保护气体和钝化剂混合而成；用雾化器将钝化罐中的液态金属锂雾化，得到分散下落的细小金属锂液滴，在分散下落过程中遇到冷却钝化气流，固化成金属锂微球，与钝化剂反应，在表面形成保护膜，得到钝化金属锂微球。

田七锂业钝化锂粉的制备方法有以下基本原则:

首先将金属锂加入4，4’二甲基联苯中，密封加热至200 ~ 250℃，搅拌使金属锂分散成小液滴；其次，取出小滴，冷却，得到钝化锂粉。

从上述钝化锂粉的专利中可以看出，基本思想是形成钝化膜，使其在一定的环境温度和湿度下可以使用。说到钝化锂粉，不得不说美国的FMC和湿法钝化锂粉。相关专利很多，不再赘述。锂粉在实验室补充锂用了这么多年，一直没有产业化。可以看出批量是很难的。

2.锂金属复合材料专利研究

首先是清华大学的专利，命名为金属锂二次电池及其负极和多孔铜集流体，其基本原理如下；

首先，一种金属锂二次电池负极用多孔铜集流体，其特征在于集流体为三维连通的多孔结构，孔径范围为0.1-20 μ m

其次，在化学去合金化方法中，以二元或多元的铜-X合金带材为原料，用蚀刻液(包括酸、硫酸盐和硝酸盐两种成分)(浸渍法、喷涂法、溅射法或鼓泡法)从铜-X合金带材中去除X元素成分，一步得到三维连通通道结构的铜集流体，然后用去离子水和无水乙醇洗涤，干燥后备用。x元素为Zn、Mg、Al、Ni、Mn中的至少一种。

第三，通过电沉积在多孔铜集流体表面沉积锂，最终形成多孔集流体。

其次，苏州纳米研究所的专利，称为硅碳复合材料，其制备方法和应用以及锂补偿方法，是将熔融金属锂与碳材料混合，可以单独作为负极材料，或者将锂碳材料混合在基底上制备负极作为锂源补偿

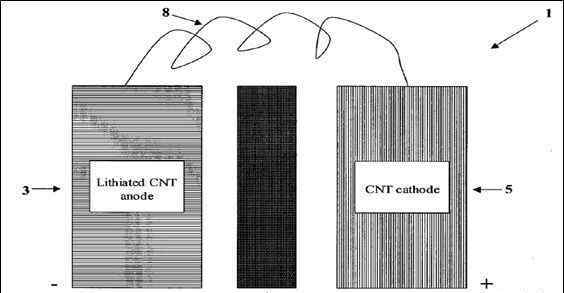

第三个是美国FMC的专利，叫做碳纳米管锂金属电池。将稳定的锂粉和碳纳米管混合形成电极，提高锂金属负极的性能；

第四个是中国科学院物理研究所，命名为纳米级锂硅合金材料及其制备方法和应用。将锂金属溶解在第一溶剂(乙醚)中，加热搅拌，形成悬浮液，加入纳米硅加热搅拌，干燥，用第二溶剂(苯)洗涤，清洗过滤，干燥即得产品。

第五种是天津和威科技有限公司的锂硅合金的制备方法，包括将锂粉和硅粉在惰性环境中球磨4小时，装入一定堆积密度的泡沫镍中，加热至160-170℃，冷却，得到锂硅合金负极；

第六项仍然是清华大学的专利，题为一种柔性锂金属电池负极及其制备方法，其基本原理如下；

首先，柔性锂金属电池负极包括锂金属和骨架材料的两相结构；其中，锂金属的含量为10-99.9重量%。%%，骨架材料为导电材料或绝缘材料；柔性锂金属电池的负极可以弯曲0-180度；

其次，导电材料为炭黑及其氧化物、富勒烯及其氧化物、石墨烯及其氧化物、碳纳米管及其氧化物、模板碳及其氧化物、大孔碳及其氧化物、中空碳球及其氧化物、活性炭及其氧化物、泡沫碳及其氧化物、泡沫铜及其泡沫镍中的一种。绝缘材料为玻璃纤维及其氧化物、聚酰亚胺及其氧化物、聚苯胺及其氧化物、聚丙烯腈及其氧化物、聚醚砜及其氧化物、聚偏氟乙烯及其氧化物、醋酸纤维素及其氧化物、聚乳酸及其氧化物、聚己内酯及其氧化物、聚三亚甲基碳酸酯及其氧化物、聚乳酸乙醇酸及其氧化物中的一种。

第三，将固体金属锂熔化成液体或气化成气体，然后与骨架材料混合，形成柔性锂金属电池的负极；

从上述复合材料的一些专利可以看出，锂金属表面钝化和抑制锂枝晶生长仍然是解决问题的关键，但效果如何还有待观察。

这个专利技术分析侧重于合成技术，所以图纸很少，看起来真的很无聊。但对于广大科研工作者来说，正是这种枯燥重复的工作积累，才使得科技得以发展进步。

—结束—

本文来源:锂电池联盟主席本微信官方账号发布本文的目的是为了传播更多信息，但并不代表本微信官方账号同意或否认本文的部分或全部观点或内容。本文版权归原作者所有。如果涉及版权问题，请及时联系我们删除。广告事宜，请联系微信卡西姆_宫
