冷却风扇的旋转过程是由定子线圈通电产生的旋转电磁场和压入风扇叶片的永磁环相互排斥的过程。冷却风扇主要由转子、定子、电机和外框组成。

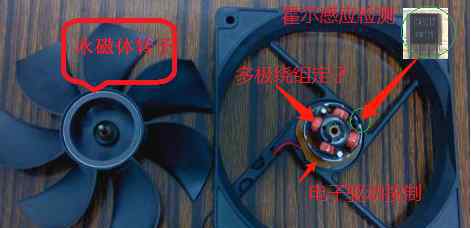

1.无刷DC电机由永磁转子、多级绕组定子、位置传感器和电子换向驱动控制电路组成。位置传感根据转子位置的变化，按一定顺序对定子绕组的电流进行整流(即检测转子磁位相对于定子绕组的位置，在确定的位置产生位置传感信号，经信号转换电路处理后控制电源开关电路，根据一定的逻辑关系切换绕组电流)。定子绕组的工作电压由位置传感器输出控制的电子开关电路提供。
2.转子组成:由电机外壳+永磁条+轴芯+风叶组成。扇叶用来制造空气流，轴用来支撑平衡扇叶的转动，永磁环中有剩磁的物体被强磁场磁化。在没有外部磁场激励的情况下，物体仍然具有排斥同性、吸引异性的磁特性，而磁环的外框用来固定磁环。

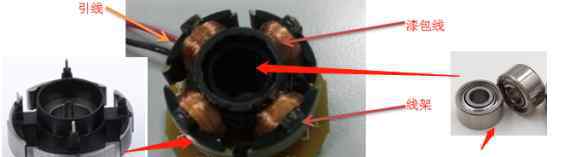

3.定子部分:漆包线+涂塑硅钢片+轴承+霍尔感应检测+驱动电路板+轴。其中，轴承的作用是提高转速，减少摩擦，保证风扇能长时间运转。支撑弹簧，用于分离轴承的平衡轴；卡环用于固定整个旋转部件。
4.外框组成:冷却风扇的外框部分主要起支撑和导向作用。
