深基坑支护 11种深基坑支护方式，以后施工深、浅基坑都游刃有余

一、基坑分类

一级基坑:重要工程，支护结构与基础结构一体化，开挖深度大于> 10m，邻近建筑物及重要设施在开挖深度以内；开挖范围内有历史或现代优秀建筑和重要管线，需要严格保护的；

ⅲ类基坑:开挖深度小于7m且无特殊要求的基坑；

二级基坑:不属于一级或三级的其他基坑。

二、基坑支护的一般方式

当难以开挖深度较小的三级基坑时，可采用短柱地下连续墙支护、临时挡土墙支护、斜柱支护、锚杆支护等支护方式。

1.基槽支撑

基础(沟槽)沟槽开挖一般由横撑土墙支撑。可分为水平挡片和垂直挡片两类。前挡板的布局分为间歇式和连续式两种。低湿度粘性土开挖深度小于3m时，可采用间歇式水平挡土板支撑。

湿度大的松散土可采用连续水平挡土板支撑，开挖深度可达5m。松散、高湿度的土壤可由垂直挡土板支撑，其挖掘深度不限。

连续水平固定板支架

间歇式水平固定板支架

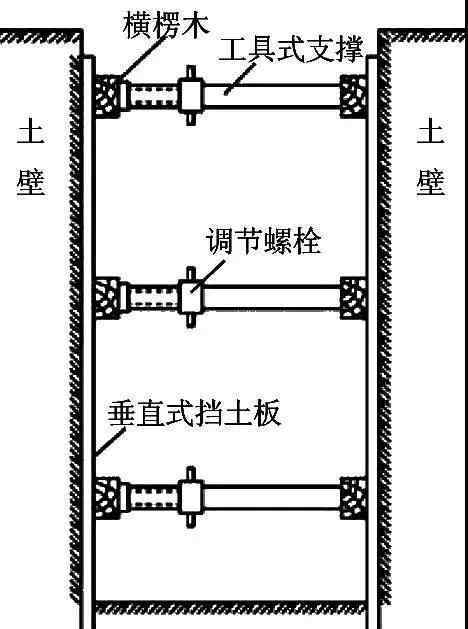

垂直固定板支架

2.简单支持

当部分地段边坡宽度不够时，可采用短柱地下连续墙支护、临时挡土墙支护等简单的支护方式进行基础施工。

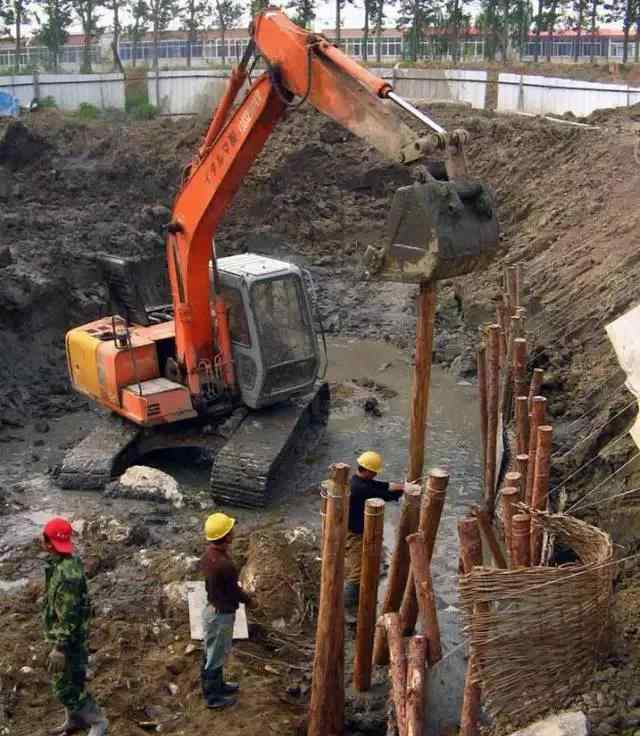

短柱隔膜支架

仅适用于部分地段坡度不足、宽度较大的基坑。

临时挡土墙支撑

仅适用于部分地段下部坡度不足、宽度较大的基坑。

3.斜柱支架

首先沿基坑边缘设置柱桩，在柱桩内设置挡土板，顶部用斜撑支撑，挡土板内侧填土压实。适用于深度不大的大型基坑。

在施工现场，基坑应采用立柱和桩

斜柱支架

4.耐张支持物

首先沿基坑边缘设置一根立柱桩，立柱桩内设置挡土板。柱桩上端用拉杆拉紧，挡土板内侧填土夯实。适用于深度较小、无水平(倾斜)支撑的大型基坑。

锚拉支架

三、深基坑的支护方法

深基坑支护的基本要求:

a、确保支护结构能起到挡土作用，基坑边坡稳定；

b、保证相邻建(构)筑物、道路和地下管线的安全；

c、不是因为土体的变形、下沉和坍塌；

d、通过降水排水，确保基础施工在地下水位以上进行。

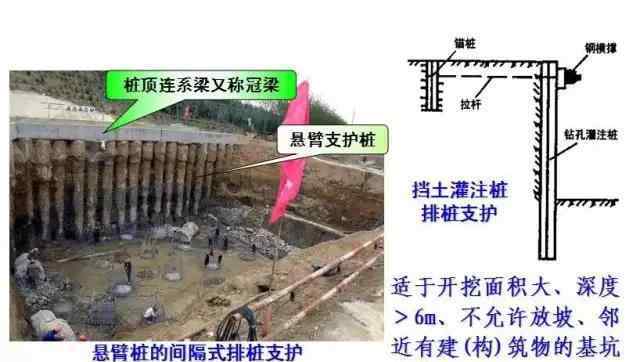

1、排桩支撑

开挖前，在基坑周围设置混凝土灌注桩。桩按间隔式、双排式和连续式布置，桩顶设置混凝土系梁或锚桩和拉杆。施工方便，安全性好，成本低。

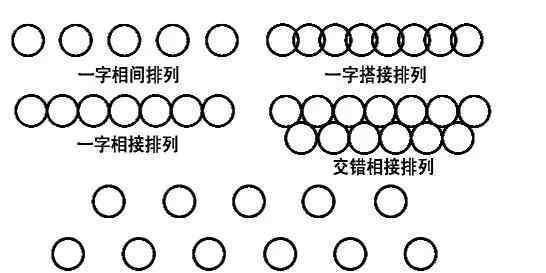

钢筋混凝土灌注桩的布置

北京神华大厦基坑交错排桩支护

直径为0.6~1.1m的钻孔灌注桩可用于深度为7 ~ 13m的基坑支护，直径为0.5~0.8m的灌注桩可用于深度小于10m的基坑支护。

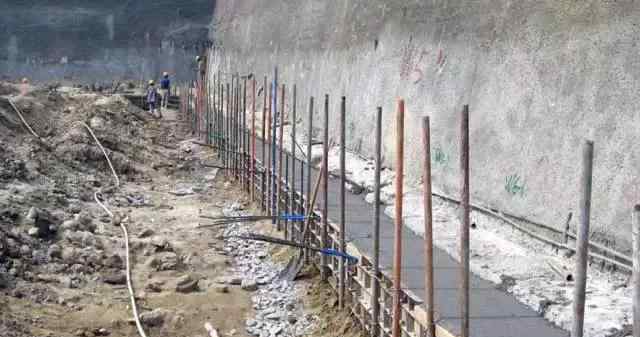

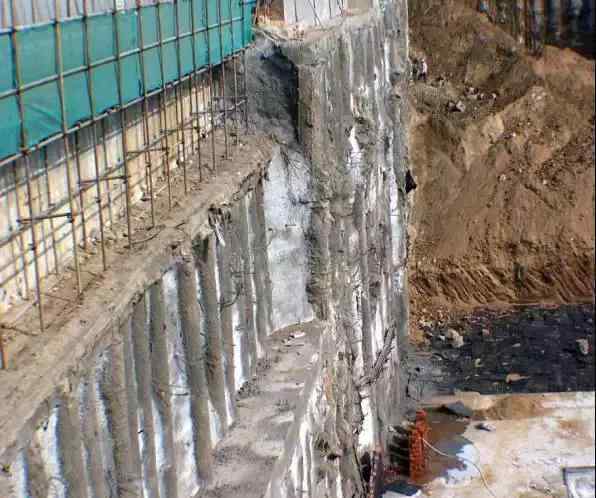

2.土钉墙支撑

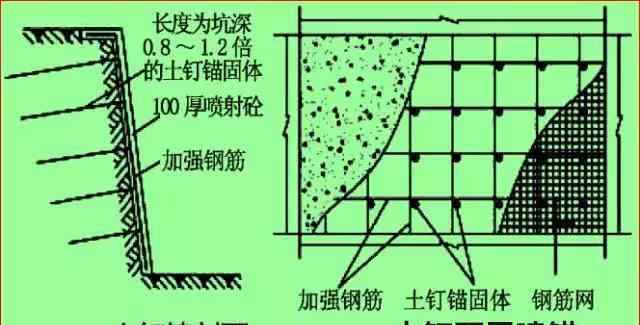

土钉(也称砂浆锚杆)通过钻孔、插入钢筋、灌浆等方式设置在天然土中，与喷射混凝土面板结合形成类似重力式挡土墙的土钉墙，以抵抗墙后土压力，维持开挖面的稳定。又称喷锚网加固边坡或喷锚网挡土墙。

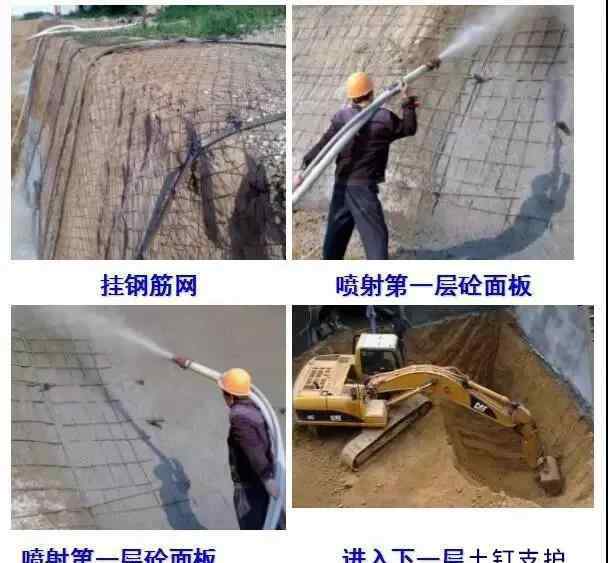

土钉支护施工技术

1)开挖工作面:土钉支护自上而下分段分层进行，分层深度根据土质情况确定。工作面宽度不小于6m，纵向长度不小于< l0m。

2)喷第一层混凝土:为防止土体松散、崩解，应尽快制作第一层喷射混凝土，厚度不应小于40 ~ 50 mm，喷射混凝土水泥用量≮400kg/m3。

3)土钉:土钉直径70 ~ 120 mm，向下倾角15 ~ 200°。土钉支护的方法和过程应由承包商根据土壤条件、设备和经验确定。

4)土钉和注浆的安装:土钉可分为单杆和多杆。单杆多为φ 22 ~ 32 mm厚螺纹钢筋，多杆一般为2 ~ 4根16mm钢筋。用砂浆泵灌浆，土钉灌浆不能加压。

5)挂钢网喷混凝土面:钢网通常直径为φ 6 ~ 10，间距200 ~ 300 mm，用土钉连接牢固。第一层钢筋与喷射混凝土的间隙≮20mm。设置双层钢筋网时，第二层钢筋网应在覆盖第一层钢筋网后铺设。混凝土面板厚度为50 ~ 100毫米。

3.螺栓支撑

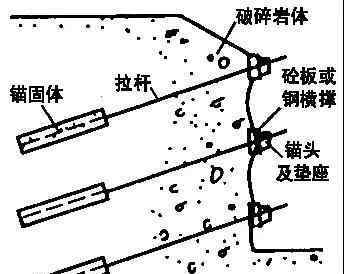

在非开挖土垂直壁上钻孔至设计深度，将拉杆放入孔中，灌注水泥砂浆并与土层结合形成抗拉强度强的锚杆，锚杆一端固定在坑壁结构上，另一端锚固在土层中，将垂直壁土的侧压力传递到深层稳定土层。

适用于硬土或破碎岩石中的大型深基坑开挖，在附近有必须保证边坡稳定的建筑物时使用。

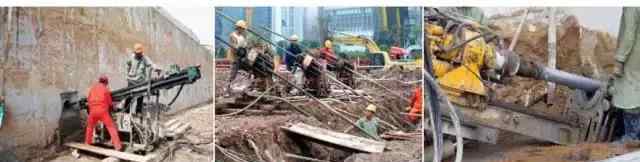

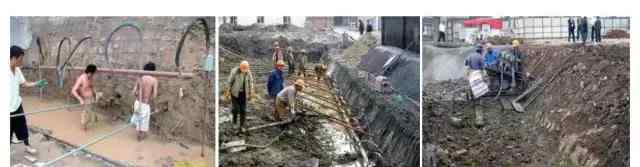

锚杆支护施工技术

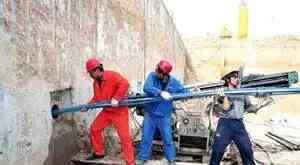

1)成孔:包括到位钻孔、钻孔成孔、清孔三个操作步骤。造孔采用冲击钻、旋挖钻或旋挖冲击钻，偏心钻遵循保护套管的方式，造孔采用徐谦钻，不准水钻；考虑到沉积物的厚度，孔底应超钻30 ~ 50mm；成孔后，高压空气将清洁孔壁，以确保砂浆与孔壁的粘附。

2)锚杆的制造和安装

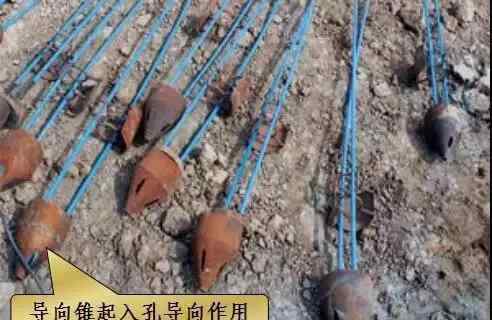

包括下料、除锈防腐、焊接导锥、绑扎和入孔六个步骤。拉杆一般采用钢管、厚钢筋、钢丝束、钢绞线制成的锚索。锚索预留长度为1- 1.5m，锚固段间隔1-2m设置隔离架和抱箍，中心设置注浆管。自由段应覆盖塑料管，前端应防止泥浆。

锚索入口孔

成品锚索

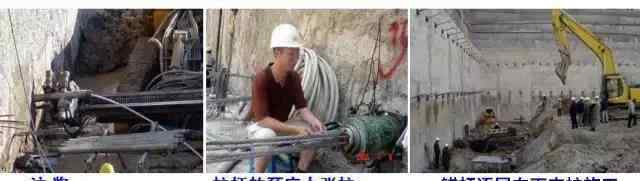

3)灌浆

基坑锚栓常采用埋管注浆一次注浆法，即从孔底向上加压一次注浆，压力≮ 0.6 ~ 0.8 MPa，待孔口溢流后再拔出砂浆；土壤疏松或岩石破碎时，容易漏浆。

4)预应力张拉封锚:与结构施工中的预应力张拉封锚工艺相同。

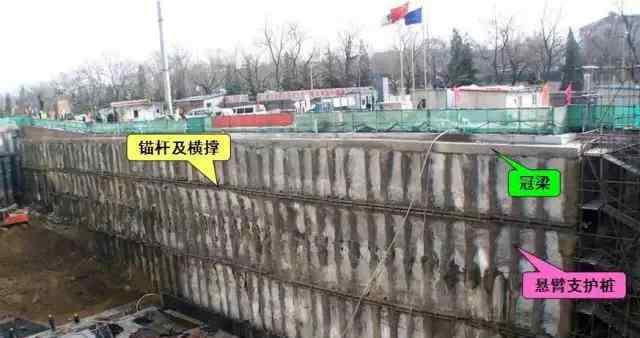

4.挡土桩与土锚联合支护

桩顶没有锚桩和拉杆，而是挖到一定深度，每隔一定距离将锚杆斜向桩后打入。达到强度后，安装横撑，拧紧固定，在桩中间挖至设计深度适合大型深基坑。工期长，附近有建筑物，不允许支撑，相邻基础不允许有沉降位移。

5.钢板桩支撑

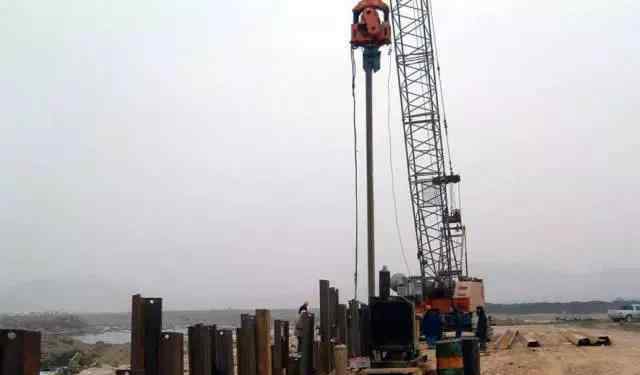

当基坑较深，地下水位较高，施工时不进行降水时，采用板桩作为支护结构，既能挡土、防水，又能防止流砂的发生。板桩支护可分为无锚板桩(悬臂板桩)和锚板桩。常用的钢板桩是U型钢板桩，又称拉森钢板桩。

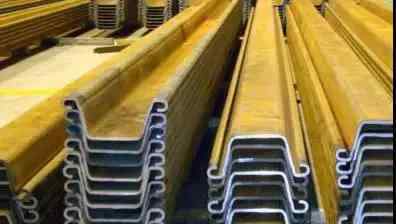

u形钢板桩

钢板桩水围堰

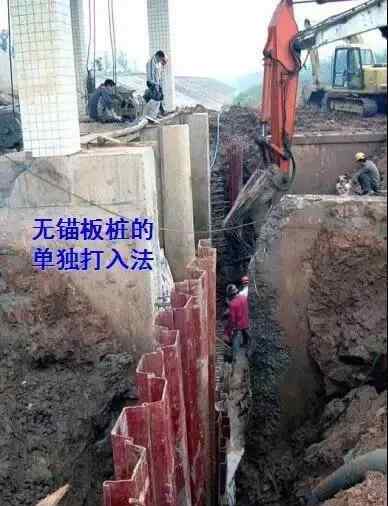

1)无锚板桩

从转角处开始，每根钢板桩都要一根一根地插入，自始至终不得间断。播放方式简单快捷，但单块驱动时容易向一侧倾斜，累计误差难以校正，墙面平整度难以控制。仅当桩长小于< 10m且工程要求不高时。也称为单入口法。

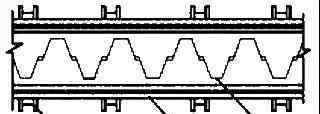

2)锚板桩双层檩条插桩法

首先沿板桩边缘设置双层檩条支架，然后将板桩依次插入双层檩条中，形成高大的板桩墙。四角合拢后，板桩逐层冲孔至设计标高。这种方法可以保证板桩平面尺寸和垂直度的精度，但施工速度较慢。

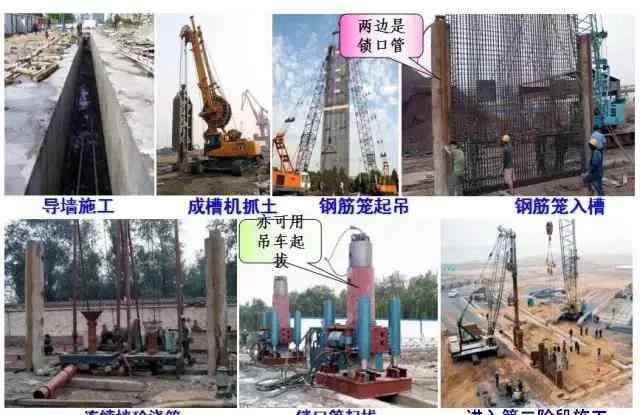

6、地下连续墙支撑

先砌钢筋混凝土地下连续墙，达到强度后再用机械挖墙间土。该支护方法刚度和强度高，能挡土、承重、截水、防渗，可在狭窄场地施工，适用于有地下水的大面积深基坑施工。

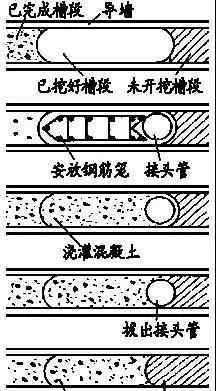

槽段的连接

7.挡土墙+内支撑

当基坑深度较大时，悬臂式挡土墙的强度和变形达不到要求，坑外锚固的可靠性较低，坑内可采用内支撑。适用于各种地基土层，缺点是内支撑会占用一定的施工空间空。常用的有钢管内撑和钢筋混凝土框架内撑。

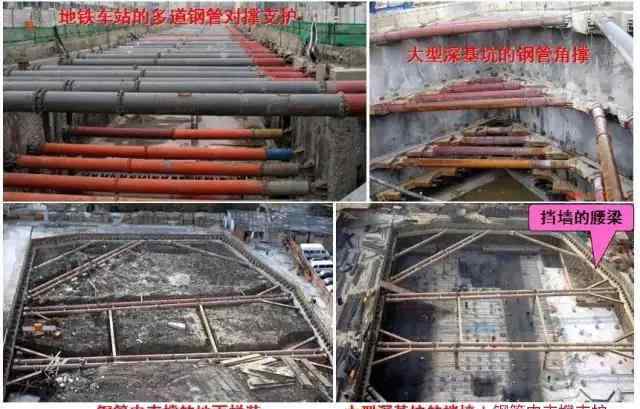

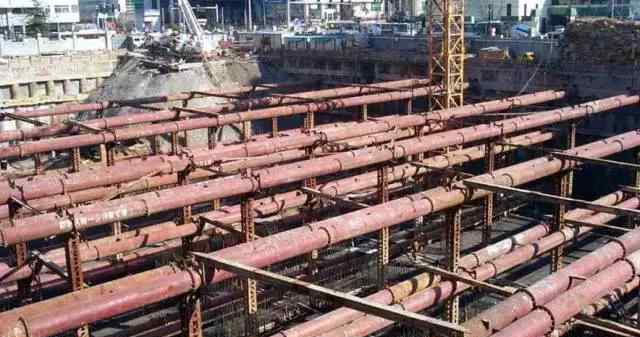

大型深基坑钢管支撑

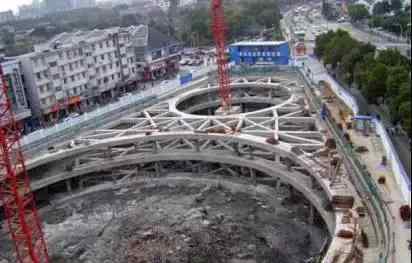

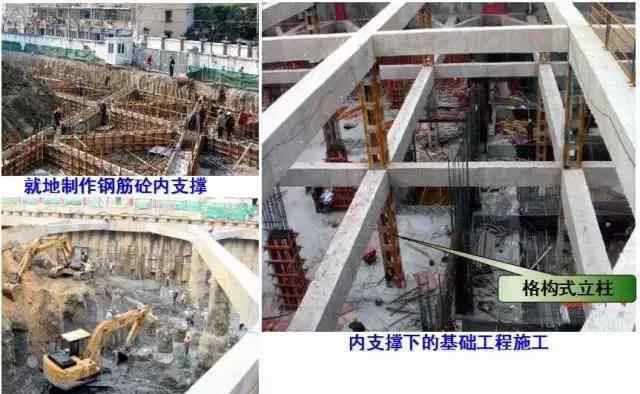

钢筋混凝土框架式内支撑

1)钢管内支撑

钢管支撑一般采用φ 609钢管，不同的壁厚适应不同的荷载。钢管支撑形式为双撑或角撑。当双支撑间距较大时，可设置腹杆形成桁架支撑。

2钢筋混凝土内部支撑

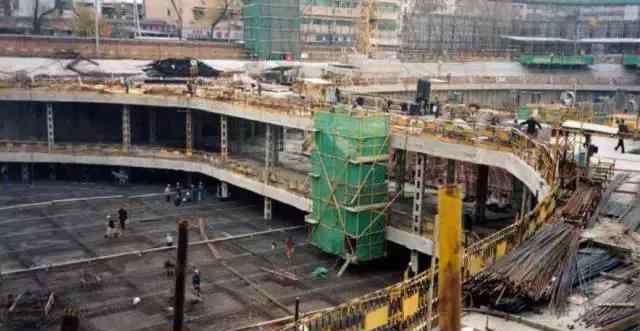

钢筋混凝土内支撑刚度高，变形小，能有效控制挡土墙及周边地面的变形。可随开挖逐层现浇，形式可随基坑形状变化，适用于对周围环境要求较高的深基坑。

平面尺寸较大的内支撑应在交点处设置立柱，立柱应为格构柱，以免影响底板。柱的下端应插入工程桩中≮2m，否则应提供特殊的桩基。
