测试32 【专业】32个问题帮你看懂无损检测

01

什么是无损检测/无损检测?

(1)无损检测是在不破坏工件或原材料工作状态的情况下,检查被检零件表面和内部质量的一种试验方法。

(2)无损检测:简称无损检测

02

常用的探伤方法有哪些?

根据NASA的调查分析,无损检测方法有很多种,可分为六大类,约70种。但是,在实际应用中,有以下几种常见的情况:

常规无损检测方法包括:

超声波检测;

-射线照相测试;简称);

-磁粉检测(MT);简称);

-渗透测试(pt);

-涡流检测(et);

非常规无损检测技术包括:

-声发射(AE);

-泄漏测试(ut);

-光学全息术;;

-红外热成像;;

-微波检测的微波测试

03

超声波检测的基本原理是什么?

超声波探伤仪种类繁多,但在实际的探伤过程中,脉冲反射式超声波探伤仪应用最为广泛。一般在均匀材料中,缺陷的存在会造成材料的不连续性,往往会造成声阻抗的不一致性。根据反射定理,超声波会在两种声阻抗不同的介质之间的界面上反射,反射的能量与界面两侧声阻抗的差异以及界面的取向和大小有关。脉冲反射超声波探伤仪就是根据这一原理设计的。

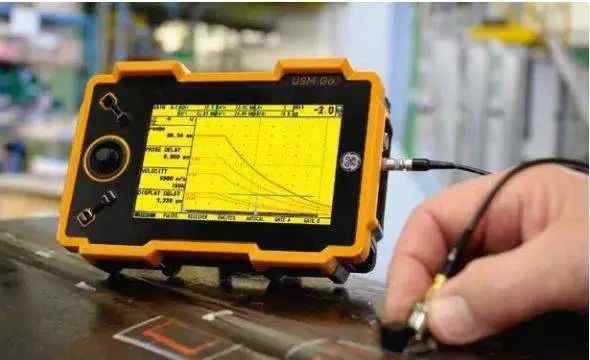

目前大多数便携式脉冲反射超声波探伤仪都是A扫描模式。所谓A扫描显示方式,就是显示器的横坐标是超声波在被检测物质中的传播时间或距离,纵坐标是超声波反射波的振幅。比如一个钢铁工件有缺陷。由于该缺陷,在缺陷和钢材料之间形成不同介质之间的界面,并且界面之间的声阻抗不同。当发射的超声波遇到这个界面时,就会被反射(见图1),反射的能量被探头接收。在显示屏上横坐标的某个位置会显示一个反射波波形,该位置是被检测材料中缺陷的深度。这种反射波的高度和形状随不同的缺陷而变化,反映了缺陷的性质。

04

超声波检测与X射线检测相比有哪些优缺点?

与x光探伤相比,超声波探伤具有探伤灵敏度高、周期短、成本低、灵活方便、效率高、对人体无害等优点。缺点是要求工作面平整,要求有经验的检验员识别缺陷类型,缺陷不直观;超声波探伤适用于厚壁零件的检验。

05

超声波检测的主要特点是什么?

(1)超声波在介质中传播时,在不同的界面处具有反射特性。如果遇到缺陷,并且缺陷的尺寸等于或大于超声波的波长,超声波被反射回缺陷上,并且反射波可以被探伤仪显示;如果缺陷的大小甚至小于波长,声波就会绕过射线,无法反射;

(2)波声指向性好。频率越高,指向性越好。它以窄波束辐射到介质中,很容易确定缺陷的位置。

(3)超声波传播能量大。例如,频率为1兆赫兹(100赫兹)的超声波的传播能量相当于相同振幅和频率为1000赫兹(赫兹)的声波的100万倍。

06

超声波探伤板厚度为14 mm时,距离振幅曲线上的三条主曲线有什么关系?

测量线хф1х6-12dB

定量线фф1ф6-6dB

判断线хф1х6-2dB

07

使用超声波检测时,底波消失的原因可能是什么

(1)近表面缺陷;

(2)吸收缺陷;

(3)倾斜缺陷大;

(4)鳞片与钢板结合不好。

08

超声波检测中,超声波在介质中传播造成衰减的原因是什么?

(1)超声波的传播距离增大,波束截面越来越大,单位面积能量减小。

(2)材料衰减是介质粘度引起的吸收;第二种是介质界面随机反射引起的散射。

09

测试块的主要功能是什么?

(1)检查灵敏度;

(2)扫描线性度的校准。

10

大型饼类锻件超声波探伤中,如果用底波调整探伤初始灵敏度,对工作底面有什么要求?

(1)底面必须平行于检查面;

(2)底面必须平整,有一定的平整度。

11

超声波探伤中选择探头K值的三个原则是什么?

(1)通过声束扫描找到整个焊缝截面;

(2)声束尽量垂直于主要缺陷;

(3)有足够的敏感度。

12

超声波探伤仪的主要部件有哪些?

它主要由电路同步电路、发射电路、接收电路、水平扫描电路、显示器和电源组成。

13

发射电路的主要功能是什么?

同步电路输入的同步脉冲信号触发发射电路工作,产生高频电脉冲信号激励晶片,产生高频振动,在介质中产生超声波。

14

超声波检测中晶片表面和工件表面使用耦合剂的原因是什么?

晶圆表面与被检工件表面之间的空气隙会完全反射超声波,导致探伤结果不准确,探伤失败。

15

JB 1150-73标准认定的三种缺陷是什么?

(1)无底波是只有缺陷的多重反射波。

(2)无底洞波中只有许多无序的缺陷波。

(3)缺陷波和底波同时存在。

16

JB 1150-73中规定的距离-振幅曲线的目的是什么?

距离-振幅曲线主要用于确定缺陷的大小,并为验收标准提供依据。它由三条曲线组成:废线、定量线、长线;

判断报废线——判断缺陷的最大允许当量;

定量线——判断缺陷大小和长度的控制线;

测量线-探伤初始灵敏度的控制线。

17

什么是超声场?

充满超声场能量的空空间称为超声场。

18

反映超声场特性的主要参数有哪些?

反映超声场特性的重要物理量包括声强、声压和声阻抗、声束扩散角、近场和远场区域。

19

探伤仪最重要的性能指标是什么?

分辨率、动态范围、水平线性度、垂直线性度、灵敏度和信噪比。

20

超声波探伤仪的近显示方式有哪些?

(1)a型显示示波器的水平坐标表示超声波传播的时间(或距离),垂直坐标表示反射回波的高度;

(2)B型显示示波器的水平坐标代表超声波传输的时间(或距离),这种显示器获得探头扫描深度方向的剖面图;

(3)C型显示仪的示波器屏幕代表被检工件的投影平面。该显示器可以画出缺陷的水平投影位置,但不能给出缺陷的埋深。

21

超声波探头的主要功能是什么?

1.探头是电声换能器,可以将返回的声波转换成电脉冲;

2.控制超声波的传播方向和能量集中。当改变探头的入射角或超声波的扩散角时,可以将声波的主要能量以不同的角度注入介质中,或者改变声波的方向性,以提高分辨率。

3.实现模式转换;

4.控制工作频率;适合不同的工作条件。

22

为什么要加强超声波探伤的记录和上报?

对任何工件进行超声波探伤后,必须出具检验报告作为工作质量的证明。一份正确的检验报告,除了建立可靠的检测方法和结果外,很大程度上取决于原始记录和最终的检验报告。如果我们在不做记录或报告的情况下检查工件,那么检查就没有意义。

23

无损检测有哪些应用?

申请时间:设计阶段;制造工艺;成品检验;在役检查。

应用对象:各种材料(金属、非金属等)。);各种工件(焊件、锻件、铸件等。);各种项目(道路建设、大坝建设、桥梁建设、机场建设等。).

24

超声波焊缝检测中有哪些方法可以调整缺陷定位仪的时间扫描线?

有三种方法:水平定位器、垂直定位器和声学路径定位器

25

超声波检测中如何对焊缝缺陷进行分类?怎么分类?

在焊缝的超声波检查中,焊缝中的缺陷一般分为三类:

斑点缺陷:

分类上,长度小于10mm的缺陷称为点缺陷;一般不测量长度,小于10mm的缺陷按5mm计。

线性缺陷:

长度大于10毫米的缺陷称为线状缺陷。

表面缺陷:

长度大于10mm、高度大于3mm的缺陷称为表面缺陷。

26

超声波试块的作用是什么?

超声波试块的作用是检查仪器和探头的性能,确定探伤的初始灵敏度,校准扫描线性。

27

倾斜探头的折射角β的正确值是多少?

倾斜探头的折射角的正确值称为K值,它等于倾斜探头λ的入射点到反射点的水平距离与相应深度的比值。

28

局部无损检测焊缝发现不允许的缺陷怎么办?

补充射线探伤应在缺陷或可疑部位的延伸方向进行。补充检查后,焊缝质量仍有疑问,应检查所有焊缝。

29

超声波探伤仪中同步信号发生器的主要功能是什么?它主要控制哪两部分电路?

同步电路产生同步脉冲信号,用于触发仪器的所有电路同时协同工作。它主要控制同步传输和扫描电路。

30

无损检测的目的是什么?

1.改进制造工艺;

2.降低制造成本;

3.提高产品的可能性;

4.确保设备的安全运行。

31

超声波的作用及主要应用行业

超声波仪是一种便携式工业无损检测仪器,可以检测、定位、评估和诊断各种缺陷(焊缝、裂纹、夹杂物、褶皱、气孔、砂眼等)。)在工件上快速、方便、准确。它可用于实验室和工程领域。该仪器可广泛应用于制造业、钢铁冶金、金属加工、化工等需要缺陷检测和质量控制的领域,也可广泛应用于航空空航天、铁路运输、锅炉压力容器等领域的在役安全检验和寿命评估。它是无损检测行业不可缺少的仪器。

32

超声波检测的国家和行业标准

超声波检测的国家和行业标准包括:

1.QB/t 12604.1–90无损检测术语超声波检测

JB/T 10061-1999 A脉冲反射超声波探伤仪通用技术条件

3.中华人民共和国JJG 746-91国家计量检定规程

补充阅读:检测机构好不好?看看这些!有素质的人一定要清楚

实验室是一个专门从事检验和测试的实体。实验室工作的最终结果是测试报告。检测报告是实验室产品,也有一个质量之旅的过程。为了确保测试数据的准确性和可靠性以及测试报告的质量,有必要澄清在他的质量之旅和过程的各个阶段可能影响测试报告质量的因素。因此,我们应该采取相应的措施来管理和控制这些因素,以控制过程,保证最终产品测试报告的质量。

由于生产组织性质不同,产品特性不同,实验室任务不同,其质量形成过程也不同。在建立质量管理体系时,应根据本实验室的工作特点进行分析和研究,以明确其质量形成过程和相关要素。

典型的质量形成过程一般包括以下几个阶段,问题来了。

1.如何管理测试依据的有效性?

接受某项试验任务,首先要明确试验所依据的技术标准和规范,熟悉并正确掌握其技术要求和试验条件。必要时,在充分了解检测依据的基础上,制定具体的便于操作的检测程序和方法。为了防止在掌握检测依据时出现偏差,保证具体操作的一致性,避免出现质量问题。

2.如何保证样本的代表性?

为了使取样的样品具有代表性、真实性和完整性,应制定合理的随机取样方案,并规定取样、封样、记录和交付方法等质量要求,取样工作应严格按照规定进行。

3.如何管理样品,准备样品?

为确保样品完好无损、无污染、无损伤、无变质,符合检测技术要求,应制定样品交接、储存、使用和处置的质量控制措施。当需要制备样品时,也应制定制备程序和方法,并对样品制备的工具和模具进行质量控制。

4.如何保证外供商品的质量?

对从外部采购的材料、药品、试剂、装置和其他物品的验收应有明确的质量要求和质量控制程序。

5.如何管理测试环境和条件?

应有符合技术要求的工作环境,以及必要的监测环境技术参数的技术措施。

6.检测操作流程如何管理?

检验人员应按照技术标准和检验规范,正确、规范地进行检验作业,并及时、准确地记录和收集监测数据。

7.如何处理数据?

根据检验规范的相关规定,对检测值进行正确的计算和数据处理,并对结果进行检查和验证,确保结果正确。

8.检验报告的编制和审核如何管理?

检验报告内容应完整,填写应规范、正确、清晰、准确,并严格执行审批程序。

分析检验质量的形成过程,准确找出可能影响检验质量的因素并加以控制,是建立质量管理体系的基本要求。一个完善的实验室质量管理体系应该能够纠正和预防质量问题,即使出现质量问题,也能及时发现,迅速纠正和改进。

补充阅读:

审核员注意:你真的在测试报告中做出(知道)那些坑吗?

样本来源是关键

看到检验报告,第一眼看它的“样品来源”,大部分都是“委托检验”。实际上,这是一份缺乏法律效力的检查报告。因为它缺乏客观、公平、公正的依据。

权威检验报告应为全国市场抽查、省市市场抽查,再进行“委托抽查检验”。关键原因是这份检验报告中的检验样本能否代表全部货物。而且所有的检验报告都要有这样一句话清晰的印在明显的位置:这个检测结果只对样品负责!

示例:

某公司生产的冰棍含有不干净的水、糖精和色素,但需要有检验报告证明其“安全可靠”。他们煮了一大锅水,放在白糖里冷却。然后他们加了新鲜果汁,做了几盒冰棍,送到检测中心,检验合格。于是我拿着这个检验报告,用它来生产冰棍,用的是不干净的水,糖精,色素。

这是偷柱指鹿为马。但是,这样的事情并不少见!这就是样本来源的重要性。

有企业说我的样本是随机抽取的,不是特意挑选的。我相信你,但不得不告诉你:随机抽样不是随机抽样。

不同的商品,不同的商品数量,不同的商品规格,抽样标准都不一样。抽样应按检验操作规程进行,随机抽样按随机抽样表进行,绝不随意。比如包装粮食的取样必须按7包以下一个一个的进行,每10包取一次7包。散粮仓储在东、西、北、南、上、中、下三层中间各15个点取样,具有代表性。

注意三章

一般来说,检查报告有三个章节:芝加哥商品交易所,加州大学和CNAS。

CMA是中国计量认证的简称。是省级以上人民政府计量行政部门根据《中华人民共和国计量法》的规定,对检测机构的检测能力和可靠性进行的综合认证和评价。

认证对象是所有产品质量监督检验机构和其他向社会发布公正数据的实验室,如各类产品质量监督检验站、环境检测站、疾病预防控制中心等。

获得计量认证证书的检测机构允许在检验报告上使用CMA标志;CMA标记的检验报告可用于产品质量评价、结果和司法鉴定、贸易交易等。,具有法律效力,是仲裁和司法受理的依据。

CNAS是中国合格评定国家认可委员会的英文缩写,表示质检中心的检测能力和设备能力得到了中国合格评定国家认可委员会的认可。

CAL是中国合格检验实验室的英文缩写,是国家质量监督部门授予权威质量监督检验机构的授权标志。可以承担国家行政机关交办的法定质量监督检验任务,也可以出具带有CAL、CMA标志的检验报告。

授予前,机构必须通过CMA计量认证,否则不能授予。在中国,检测机构在从事向社会发布具有证明功能的数据和结果时,必须通过计量认证(CMA),这是国家强制规定的。

但并不是所有的实验室都需要通过审查认可,只有承担政府抽查的检测机构需要且必须通过审查认可(CAL)。

检查内容由自己决定

如果企业生产的产品事先已经知道有一两项指标可能无法通过检验,那么他可以采取不检测这两项指标的方法来蒙混过关。

比如一个产品需要检验10个项目,他只检验8个项目,剩下的2个项目不检验,避免不合格。以这种方式产生的检验报告呈现给消费者。你看现有的检验报告,都是合格的,节省了一些检验费用。

现在大家都知道买家具要看甲醛含量,但你知道买床上用品、婴儿服、女式内衣也要查甲醛含量吗?卖家有没有展示?

这是利用消费者不懂的心理,欺骗消费者。毕竟任何人都不可能知道什么商品怎么检验,检验什么,甚至很多人根本不懂。穿着的衣服中甲醛超标,直接危害我们的身体,尤其是婴幼儿。

测试表达式是习得的

目前的检验报告一般没有“检验合格”的结论。而是应该达到的标准和检验结果。列出了两列数据。请自行判断是否合格,而不是由监督检验检测机构直接告知。

看看媒体曝光的下架食品,都是哪个批次的,但不是这个品牌的所有食品。这样既实事求是,又避免了通过之前检查的尴尬和矛盾。这也是市场抽查的公平性。

有关于有效时间的规定

不同的商品检验周期不同,检验不同商品所依据的标准性质也不同。

生产周期长的产品,检验周期也长,但每批生产厂家必须有自己的检验,由质量监督检验机构按要求的时限进行检验。比如各种食品,除了每批,每个月都要去质量监督检验机构强制检验。

也就是说,有些检验报告的有效期很短,短到甚至每天都有,要注意一份检验报告没有新的不能用好几年。

一个

结束

一个

文章来源

网络

文章版面:品质生活,品质展示版面原创,转载时请注明!

声明:本文转载于网络,版权归原作者所有。转载的文章不代表本微信官方账号同意他的观点,并对其真实性负责。但由于转载众多,无法确认真实原作者,所以仅注明转载出处。如有版权问题,请及时联系我们,我们将删除内容,以确保您的权益!
