耐高温计算机电缆 DJFFP,DJFPFP,DJFPF氟塑料耐高温计算机电缆技术知识

氟塑料耐高温计算机电缆氟塑料高温电脑电缆

DJFFP氟塑料计算机电缆和DJFPFR氟塑料仪表电缆用于额定电压300/500伏及以下的耐高温系统的信号传输和检测仪表连接

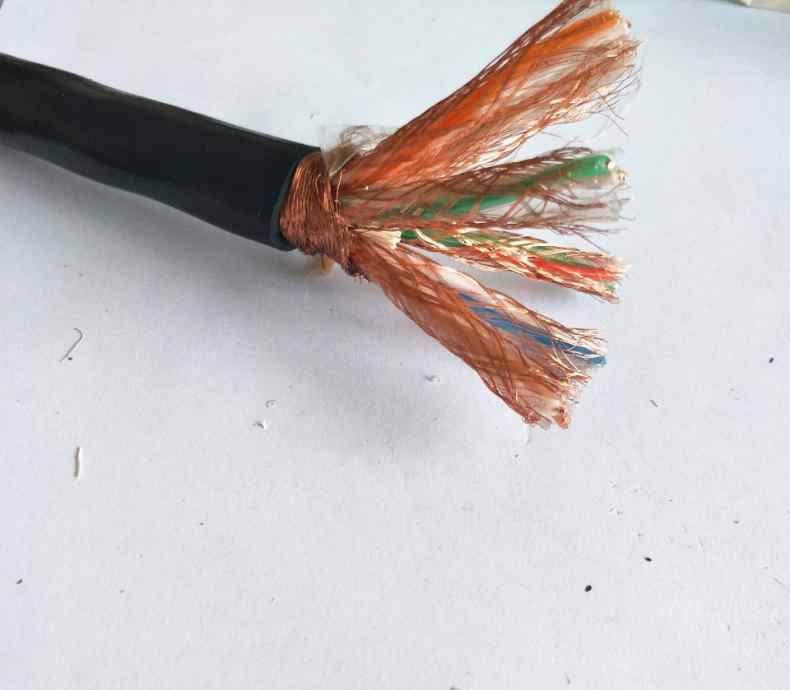

氟塑料绝缘高温计算机仪表电缆

氟塑料电脑电缆和氟塑料仪表电缆的应用范围

本产品用于额定电压300/500伏及以下的电子计算机、监控网络和自动控制系统的信号传输，以及测试仪器仪表的连接。

操作规范

TICW6-2009

GB/T19666-2005(相当于IEC60331，60332)

操作性能

1.导体最高工作温度:200℃。

2.安装和敷设时，环境温度不得低于-60℃。

3.安装敷设时最小弯曲半径:固定5倍电缆外径，移动10倍电缆外径。

氟塑料电脑电缆的型号和名称

模型

名字

DJFF(右)P

氟塑料绝缘编织全屏蔽氟塑料护套计算机仪表(柔性)电缆

DJFPF(右)

氟塑料绝缘编织屏蔽氟塑料护套计算机仪表(柔性)电缆

DJFPF(右)P

氟塑料绝缘编织分屏蔽全屏蔽氟塑料护套计算机仪表(软)电缆

P2

含氟塑料绝缘铜塑复合带和全屏蔽氟塑料护套的计算机仪表(柔性)电缆

DJFP2F(右)

氟塑料绝缘铜塑复合带屏蔽氟塑料护套的计算机仪表(柔性)电缆

DJFP2F(右)P2

部分屏蔽和全屏蔽氟塑料绝缘铜塑复合电缆

P3

含氟塑料绝缘铝塑复合带和全屏蔽氟塑料护套的计算机仪表(柔性)电缆

DJFP3F(右)

氟塑料绝缘铝塑复合带屏蔽氟塑料护套计算机仪表(柔性)电缆

DJFP3F(右)P3

部分屏蔽和全屏蔽氟塑料绝缘铝塑复合电缆氟塑料护套计算机仪表(柔性)电缆

DJFF(R)P5

氟塑料绝缘铝塑复合带编织型全屏蔽氟塑料护套计算机仪表(柔性)电缆

PVC护套加v，阻燃前ZA(B，c，D)，阻燃前ZA(B，c，D)N，铠装后22。

氟塑料电脑电缆和氟塑料仪表电缆的规格范围

模型

标称截面(mm2)

电缆成型元件结构

所有型号

0.5~2.5

在线

三弦集团

四线组

1~24

1~12

1~7

氟塑料仪表电缆主要技术参数

序列号

项目

单元

指纹

试验方法

一个

电缆结构和导体电阻

符合GB/T3956-2008标准(IEC60228:2004)

GB/T3048.4-2007

2

绝缘线芯交流50Hz火花试验

额定电压

四

GB/T3048.9-2007

三

工频1分钟电压试验

额定电压

一个

GB/T3048.8-2007

四

屏蔽抑制系数

部分屏蔽/完全屏蔽:≤0.05

TICW6-2009附录b

部分屏蔽/完全屏蔽:≤0.01

屏蔽/屏蔽:≤0.01

五

线与地之间的最大电容不平衡值(频率1KH，长度250米)

脉波频率（Pulse Frequency的缩写）

≤500

GB5441.3-1-1985

六

最大工作电容:

总屏蔽(1个布线组件和2个布线组件除外)

带总屏蔽的布线:1个布线元件和2个布线元件，带独立的屏蔽对

PF/m

0.5~1.0

mm2

1.5

mm2

2.5

mm2

GB5441.2-1985

250

250

250

280

280

280

七

工作电容和电感电阻比

l/ω(1kHz)

μH/ω

0.5~1.0

mm2

1.5

mm2

2.5

mm2

EN50289-1-12:2005

25

40

65
