抛丸除锈机的原理

抛丸除锈机起先用于钢结构件涂装前的表面处理，用离心抛丸方法来清理钢结构件要追溯到20世纪40年代，大型建筑工程的 钢结构件涂装前开始用抛丸方法来清理其表面。从20世纪50年代中期开始，钢板和型钢等原材料以及复杂的钢结构件都开始用抛丸方法来做涂装前的表面预处理。

工作原理

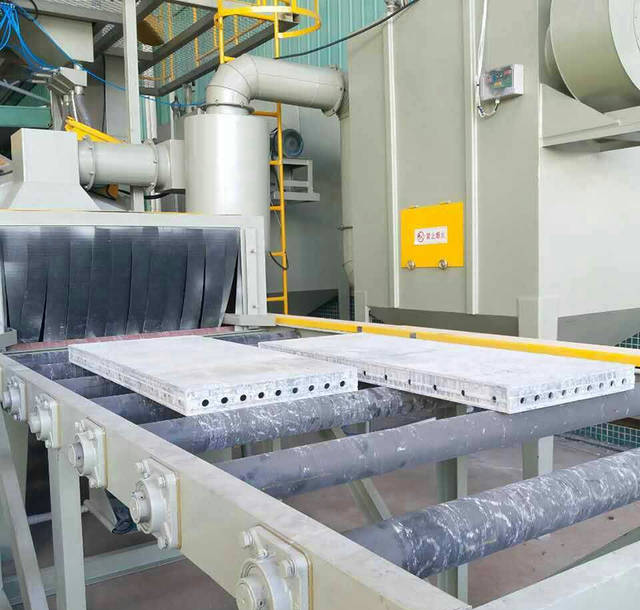

设备为辊道式连续送料的高功能抛丸清理设备，在清理过程中由电气控制的可调速输送辊道将钢结构件或钢材送进清理机室体内抛射区时，其周身各面受到来自不同坐标方位的强力密集弹丸打击与磨擦，使之其上的氧化皮、锈层及其污物迅速脱落，钢材表面就获得一定粗糙度的光洁表面，在清理室外两边进出口辊道装卸工件。落入钢材上面的弹丸与锈尘经吹扫装置吹扫，撒落下来的丸尘混合物由回收螺旋输送到室体漏斗、纵横向螺旋输送机汇集于提升机下部，再提升到机器上部的分离器里，分离后的纯净弹丸落入分离器料斗中内，供抛丸循环使用。抛丸清理中产生尘埃，由抽风管送向除尘系统，净化处理后的净气排放到大气中，颗粒状尘埃被捕捉收集。

抛丸除锈机功能部件工作原理

清理室为大容腔板式箱形组焊结构，室体内壁衬有ZGMn13耐磨防护板，清理作业在密封的容腔内进行。清理室内耐磨防护板采用耐磨遮盖包铸螺母栓接，保护螺栓头部不易损坏，拆装更换方便。

辊道分为室内输送辊道和装卸料段输送辊道。

室内辊道外套高铬耐磨护套及限位环，高铬耐磨护套用于保护辊道，承受弹丸打击，限位环可使工件按预定的位置运行，防止跑偏，造成事故。

上下带轮采用带方座外球面球轴承，受到振动冲击时可自动调整，密封性好。

丸砂混合物由提升机送至分离器上部，将丸尘混合物均匀布料，通过缝口形成一道帘幕，使气流在垂直于帘幕流动方向穿过帘幕，以对丸尘进行冲洗。弹丸、废料和混合物按其比重不同，分别落入不同的通道，纯净合格弹丸经螺旋输送进入料斗，供抛丸器使用。未分离好的混合丸流入提升机内重新分离；细粉尘被吸入除尘系统，净化处理后的净气排放到大气中，颗粒状尘埃被捕捉收集。

分离器分离效果好，分离后，纯净合格弹丸中的含砂量<1%，废料中的合格弹丸量<1%。

螺旋输送器主要由减速电机、螺旋轴、螺旋体壳组成。

采用带方座外球面球轴承，该轴承受到振动冲击时能自动调整，密封性好。

输丸管道具有双重控丸功能，每一闸管上方均设一闸板，分别切断来自分离器的弹丸，便于维修各自的抛丸器；闸板开启大小，可以调节弹丸流量，也可根据清理工件的规格任意组合，开启与关闭闸门数量，以节约能源，减少对机器的磨损，并保证满足生产需要。

抛丸除锈机最早应用于铸造业铸钢、铸铁件的表面粘砂及氧化皮的清除。几乎所有的铸钢件、灰铸件、玛钢件、球铁件等都要进行抛丸处理。这不仅是为了清除铸件表面氧化皮和粘砂，同时也是铸件质量检查前不可缺少的准备工序， 比如大型气轮机机壳在进行无损探伤以前必须进行严格的抛喷丸清理，以保证探伤结果的可靠性。在一般铸件生产中，抛丸清理是发现铸件表面缺陷如皮下气孔、渣孔以及贴砂、冷隔、起皮等必不可少的工艺手段。有色金属铸件，如铝合金、铜合金等的表面清理，除清除氧化皮、发现铸件的表面缺陷外，更主要的目的是以抛喷丸来清除压铸件的毛刺和获得具有装潢意义的表面质量，获得综合效果。

冶金钢铁生产中，抛丸一酸洗是保证钢铁大量生产中获得高生产率而采用的机械一化学联合去除氧化皮的一种工艺方法。硅钢片、不锈钢薄板等其他合金钢板、带的生产中，在冷轧工序过程中必须进行退火一抛丸一酸洗处理，以保证冷轧钢板的表面粗糙度及厚度精度。
